Pencemaran hidraulik sering dibincangkan selepas injap melekat, pam menjadi bising atau silinder mula bergerak tidak sekata. Pada masa itu, bendalir bukan lagi sekadar perincian penyelenggaraan. Ia telah menjadi bukti bahawa sistem itu tidak dikawal pada peringkat awal.
Untuk peralatan OEM, kebersihan bermula sebelum pentauliahan. Minyak baru boleh memerlukan penapisan sebelum digunakan. Hos, kelengkapan, tangki dan komponen mesin boleh memperkenalkan zarah. Pernafasan, penutup akses atau port terbuka boleh membiarkan pencemaran masuk semasa perkhidmatan. Pakai di dalam sistem kemudiannya boleh menghasilkan lebih banyak zarah dan mengedarkannya melalui kelegaan sensitif.
Untuk pasukan OEM, kebersihan lebih berguna apabila ia dianggap sebagai keperluan reka bentuk dan penerimaan, bukan sebagai arahan umum untuk "menjaga kebersihan minyak." Spesifikasi berguna mengenal pasti kaedah pelaporan, titik persampelan, pihak yang bertanggungjawab dan tindakan yang perlu diambil apabila keputusan di luar had yang dipersetujui.
Artikel ini menerangkan logik kejuruteraan tanpa menetapkan satu sasaran kebersihan sejagat. Sasaran yang betul bergantung pada komponen yang paling sensitif terhadap pencemaran, litar hidraulik, bendalir, kitaran tugas dan arahan pengeluar komponen.
ISO 4406 melaporkan pencemaran zarah pepejal menggunakan tiga nombor kod. Panduan piawaian pencemaran Parker mengenal pasti tiga jalur saiz sebagai zarah lebih besar daripada 4 μm(c), lebih besar daripada 6 μm(c) dan lebih besar daripada 14 μm(c). Kod ini berdasarkan bilangan zarah dalam isipadu cecair yang ditentukan, bukan pada rupa visual minyak.
Perbezaan itu penting. Minyak boleh kelihatan jelas dan masih mengandungi zarah yang berkaitan dengan injap, pam, panduan dan pengedap. Sebaliknya, satu hasil kiraan zarah bukanlah diagnosis lengkap sistem hidraulik. Hasilnya hanya menerangkan sampel yang diperolehi di bawah kaedah dan syarat ujian yang dinyatakan.
Nombor kod ialah jalur kebersihan logaritma. Perubahan satu kod bukanlah perubahan linear kecil dalam populasi zarah. Oleh itu, pembeli harus mengelak daripada menganggap 18/16/13 sebagai label hiasan atau membandingkan dua laporan tanpa menyemak kaedah ujian, asas penentukuran, lokasi sampel dan tarikh.
Parker juga menunjukkan bahawa kod pencemaran yang boleh diterima berbeza-beza mengikut jenis sistem dan sensitiviti komponen. Litar tekanan rendah dengan kelegaan yang besar tidak boleh diberikan jangkaan kebersihan yang sama seperti sistem berkadar prestasi tinggi atau terkawal servo. Spesifikasi mesti datang daripada reka bentuk sistem dan bukannya daripada jadual internet generik.
Dram penghantaran atau tangki pukal mungkin mengandungi zarah daripada pembuatan, pengangkutan, peralatan pemindahan atau pengendalian. “Minyak baharu” menerangkan status komersialnya; ia tidak secara automatik membuktikan bahawa ia memenuhi tahap kebersihan yang diperlukan oleh mesin.
Prosedur penerimaan hendaklah mengenal pasti gred bendalir, kumpulan pembekal, keadaan penyimpanan dan kaedah penapisan yang digunakan sebelum mengisi. Jika sasaran kebersihan adalah sebahagian daripada spesifikasi pembelian, hasilnya hendaklah dikaitkan dengan sampel dan kaedah ujian yang didokumenkan.

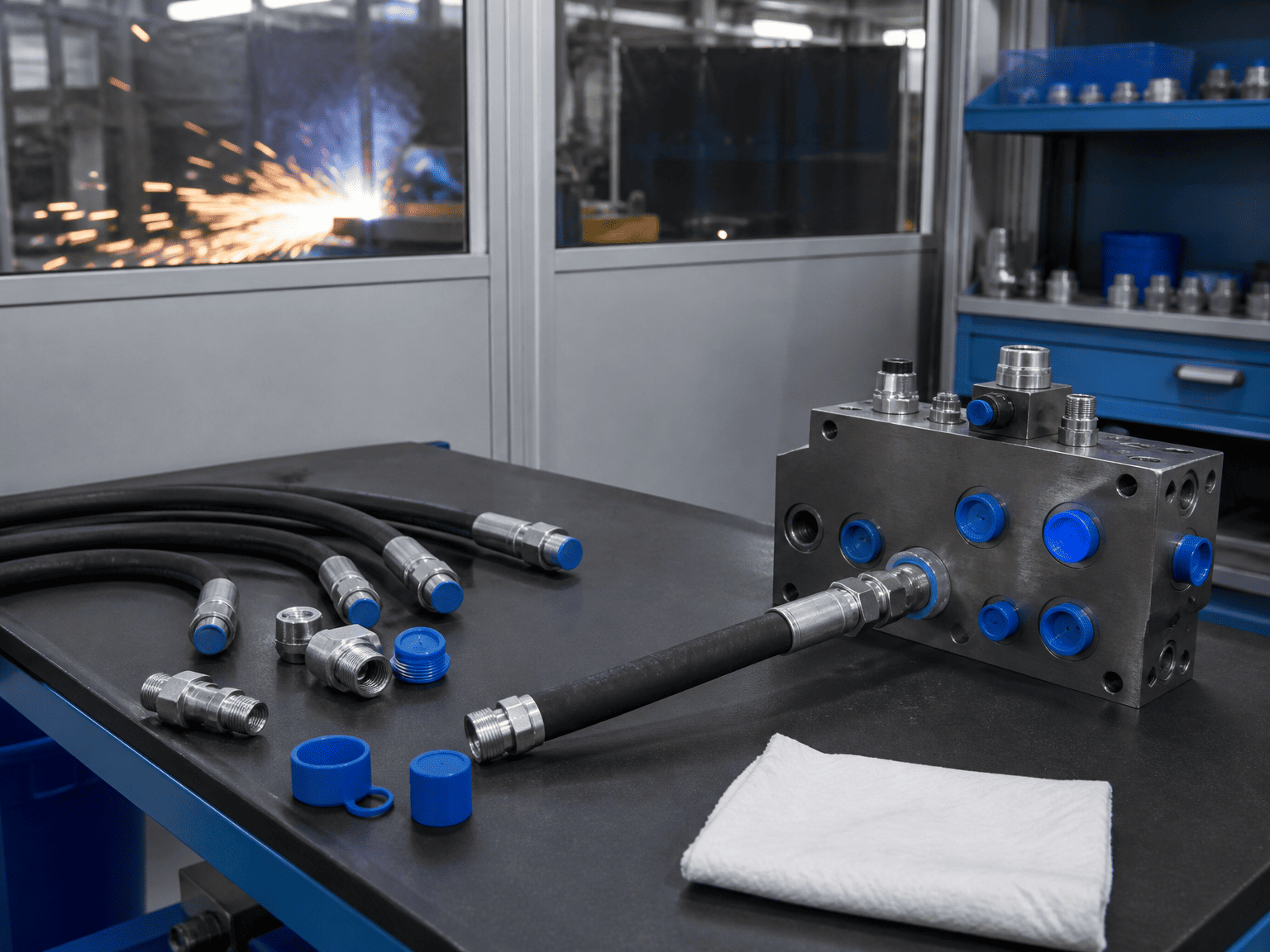

Memotong, membengkak, menyala, mengimpal, mengisar dan pemesinan boleh meninggalkan cip, burr, skala atau habuk berhampiran sambungan hidraulik. Hos mungkin kelihatan bersih dari luar sambil membawa zarah daripada proses pembuatan atau pemotongannya. Penutup dan palam juga boleh menjadi sumber pencemaran apabila ia disimpan di atas bangku yang kotor dan kemudian dipasang.
Membersih tidak sama dengan mengelap bahagian luar. Bahagian dalam hos, manifold, paip dan kelengkapan mesti dipertimbangkan sebelum litar ditutup.
Setiap takungan bernafas apabila paras bendalir dan suhu berubah. Susunan pernafasan yang lemah boleh membenarkan habuk atau lembapan bawaan udara masuk. Leher pengisi terbuka, penutup yang hilang dan penutup capaian kotor mewujudkan risiko yang sama semasa penyelenggaraan.
Susun atur hendaklah menjadikan perkhidmatan rutin bersih dan terkawal. Penapis penapis, titik pengisi terlindung dan penutup akses tertutup bukanlah peningkatan kosmetik; ia adalah sebahagian daripada sempadan kawalan pencemaran.
Haus, peronggaan, permukaan rosak, degradasi hos dan kesusahan komponen boleh menghasilkan zarah selepas pentauliahan. Penapis boleh mengeluarkan sebahagian daripada bahan ini, tetapi penapisan tidak boleh menggantikan diagnosis. Peningkatan mendadak dalam kiraan zarah harus mencetuskan semakan sumber, bukan sahaja perubahan penapis.

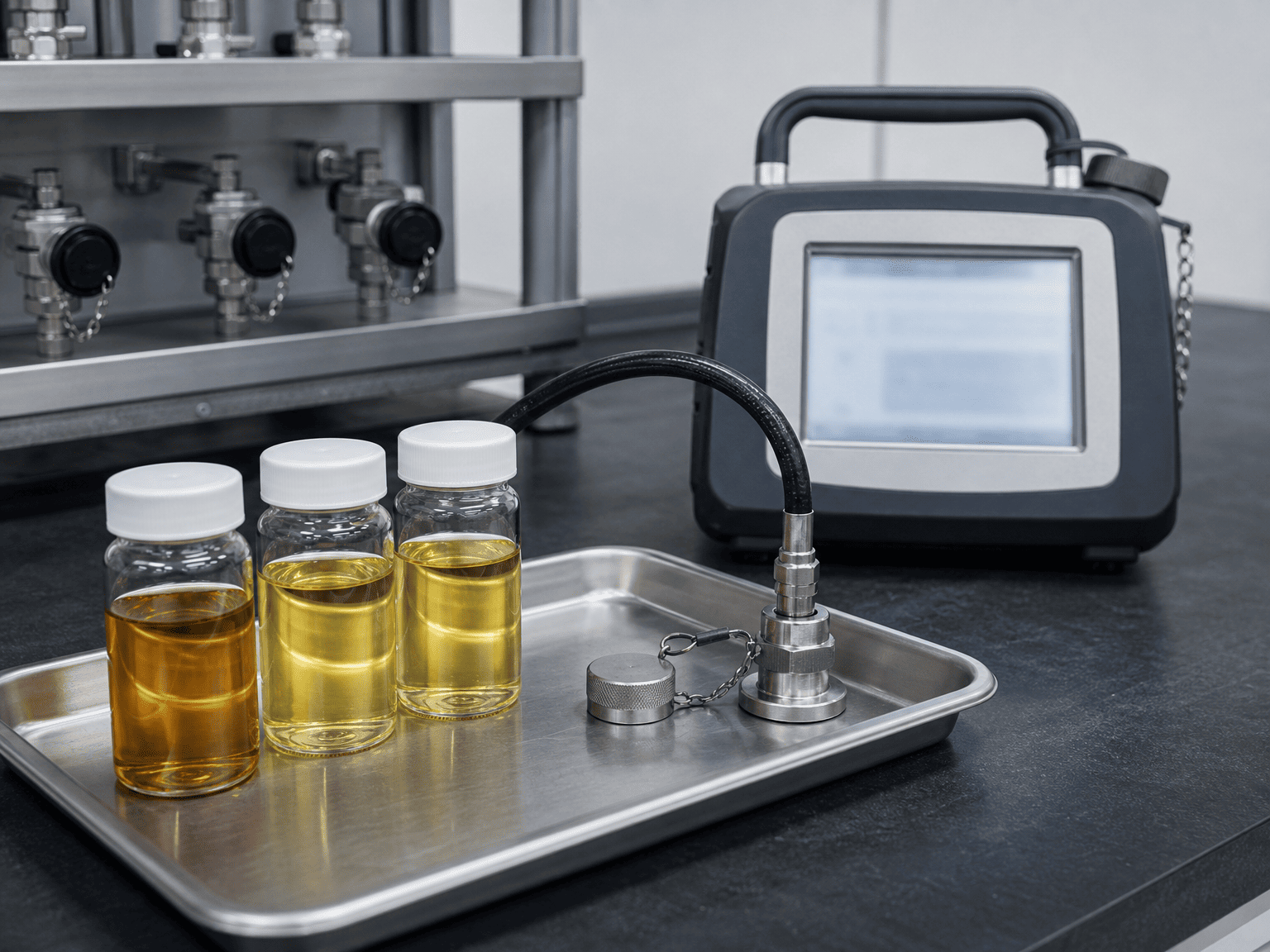

Ujian yang tepat pada sampel yang lemah masih merupakan asas yang lemah untuk keputusan. Persampelan hendaklah dirancang di sekitar lokasi yang mewakili keadaan bendalir yang sedang dinilai.
Untuk ujian penerimaan OEM, tentukan perkara berikut sebelum mesin diisi:
- Titik persampelan dan sama ada ia di hulu atau hilir penapisan
- Suhu bendalir dan keadaan operasi semasa pensampelan
- Prosedur pembilasan yang diperlukan untuk sambungan pensampelan
- Botol bersih, hos dan keperluan pemasangan
- Piawaian ujian, asas penentukuran dan kaedah makmal atau instrumen
- Bilangan sampel dan keperluan kebolehulangan
- Orang yang bertanggungjawab untuk merekodkan keputusan dan meluluskan keluaran
Sampel yang diambil dari sudut tangki yang tenang mungkin tidak mewakili bendalir yang bergerak melalui injap. Sampel yang diambil sejurus selepas mengganggu sistem juga mungkin menunjukkan keadaan sementara. Titik pensampelan, masa dan keadaan mesin hendaklah direkodkan bersama hasilnya.
Untuk penyiasatan silinder gantian atau perkhidmatan, sampel hendaklah dikaitkan dengan peristiwa yang sedang dikaji. Catatkan waktu mesin, penyelenggaraan terkini, perubahan penapis, bunyi luar biasa, keadaan suhu dan komponen yang mencetuskan pemeriksaan. Kiraan zarah tanpa konteks operasi adalah sukar untuk ditafsirkan.
Spesifikasi penapis hendaklah disemak bersama-sama dengan aliran, tekanan, tingkah laku pintasan, kapasiti pegangan kotoran, akses penggantian elemen dan kepekaan pencemaran litar. Nombor mikron nominal terkecil bukanlah jawapan terbaik secara automatik.
Semakan reka bentuk harus bertanya:
1. Di manakah pencemaran paling mungkin masuk?
2. Komponen manakah yang mempunyai kelegaan dalaman yang paling kecil atau paling sensitif?
3. Adakah penapis melindungi komponen semasa aliran biasa, permulaan sejuk dan keadaan pintasan?
4. Bolehkah pasukan penyelenggaraan mengenal pasti elemen yang disekat sebelum laluan pintasan menjadi laluan biasa?
5. Adakah penapis boleh diakses tanpa membuka sistem kepada persekitaran yang tidak terkawal?
6. Adakah susunan penapisan talian balik, talian tekanan atau luar talian sepadan dengan risiko pencemaran sebenar?
Penapis juga mesti serasi dengan keadaan aliran dan tekanan litar. Elemen bersaiz kecil boleh menghasilkan penurunan tekanan yang berlebihan. Elemen yang tidak boleh diakses mungkin dibiarkan dalam perkhidmatan terlalu lama. Penapis tanpa penunjuk keadaan praktikal boleh mengubah ukuran kebersihan menjadi kegagalan tertunda.
Pernafasan takungan, perlindungan sedutan, penapisan kembali dan penapisan gelung buah pinggang luar talian menyelesaikan masalah yang berbeza. Mereka tidak boleh dianggap sebagai komponen yang boleh ditukar ganti.
Silinder hidraulikkebersihan harus dapat dilihat dalam proses pembuatan dan pemasangan. Senarai semak OEM yang serius boleh termasuk:
Perkara terakhir mudah terlepas. Mesin boleh lulus ujian bendalir dan kemudian tercemar semasa hos disambungkan, penutup ditanggalkan atau komponen diganti. Oleh itu, rekod keluaran hendaklah termasuk masa sampel akhir dan kerja yang dilakukan selepas itu.
Bagi pembekal silinder, perlindungan pelabuhan dan amalan sambungan bersih adalah penting kerana pencemaran boleh mencapai pengedap, panduan, injap dan permukaan rod siap melalui litar hidraulik. Silinder tidak diasingkan daripada disiplin kebersihan mesin di sekelilingnya.
Elakkan daripada menulis pesanan pembelian yang menyatakan hanya "minyak hidraulik bersih diperlukan." Keperluan yang boleh digunakan hendaklah menyatakan:
- Standard kebersihan dan kod pelaporan
- Asas saiz zarah dan kaedah ujian
- Lokasi sampel dan keadaan mesin
- Sasaran kebersihan yang dipersetujui atau keperluan pengilang komponen
- Sama ada sasaran digunakan semasa penghantaran, selepas pembilasan, semasa pentauliahan atau semasa operasi
- Respons kepada keputusan di luar had
- Rekod yang diperlukan, termasuk tarikh sampel, instrumen atau makmal dan pengenalan bendalir
Sasaran harus dipilih daripada komponen yang paling sensitif dan tugas sebenar mesin. Jika sistem mengandungi komponen berkadar atau servo, gunakan keperluan kebersihan yang diterbitkan sebagai input reka bentuk. Jika silinder adalah sebahagian daripada litar yang lebih besar, jangan menganggap bahawa kategori silinder am menentukan tahap kebersihan untuk keseluruhan mesin.
Apabila sasaran belum diketahui, tindakan kejuruteraan yang betul adalah untuk mendapatkan helaian data komponen dan skema hidraulik. Meneka kod daripada jadual generik menghasilkan spesifikasi yang kelihatan tepat tetapi mungkin tidak melindungi sistem.
Jangan serta-merta mengisytiharkan keseluruhan mesin rosak. Mula-mula sahkan identiti sampel, kaedah pensampelan, status instrumen dan asas pelaporan. Kemudian bandingkan hasilnya dengan sampel sebelumnya dari lokasi yang sama.
Menggantikan elemen penapis berulang kali tanpa mencari sumber boleh menyembunyikan masalah haus atau kemasukan yang aktif. Data trend lebih berguna daripada satu nombor terpencil apabila sistem sudah dalam perkhidmatan.
Sebelum meluluskan silinder hidraulik, unit kuasa atau litar lengkap, tanya pembekal dan pasukan mesin:
Soalan-soalan ini mengalihkan kawalan pencemaran daripada janji penyelenggaraan am kepada proses kejuruteraan yang boleh disahkan.
