HCIC telah menerbitkan sumber khusus untukHCIC-310 American Power Hoist, meletakkan maklumat pelekap berasaskan inci model dan semakan aplikasi di tengah-tengah perbualan pembeli.
Sumber ini ditujukan kepada pembina kenderaan komersial, pengeluar badan, pasukan penyelenggaraan armada dan pengedar Amerika Utara yang perlu memeriksa pesawat angkat terhadap casis sebenar. Sumbangan bergunanya bukanlah satu janji bahawa satu angkat sesuai dengan setiap kenderaan. Ia memberi pembeli titik permulaan yang ditentukan: semak dimensi yang diterbitkan, bandingkannya dengan casis dan kenal pasti perubahan yang diperlukan untuk pemasangan bukan standard.
Ini ialah kemas kini sumber produk awam. Ia bukan pengumuman pesanan pelanggan yang dinamakan, kontrak armada, hasil penghantaran atau kelulusan kelengkapan universal. Kesesuaian akhir masih bergantung pada rangka kenderaan, beban, geometri badan, litar hidraulik dan lukisan pemasangan.
Pembeli kenderaan komersial boleh bermula dengan permintaan untuk "pengangkat kuasa Amerika". Perihalan itu tidak mencukupi untuk mengeluarkan pesanan pembelian. Pengangkat mesti bersambung ke bingkai tertentu, berfungsi melalui laluan angkat yang ditetapkan dan beroperasi dengan kawalan hidraulik kenderaan.
Isu yang sama muncul dalam kerja penggantian. Pengangkat yang kelihatan serupa dengan unit lama masih boleh menimbulkan masalah jika tapak tapak kaki, corak lubang pelekap, perjalanan lengan atau antara muka hidraulik berbeza. Perbandingan yang betul adalah antara data angkat yang diterbitkan dan antara muka casis sebenar.
Itulah sebabnya sumber HCIC-310 mempersembahkan dimensi dalam inci dan membincangkan pelarasan lengan angkat, saiz tapak dan kedudukan lubang pelekap untuk susun atur casis yang tidak teratur. Maklumat yang diterbitkan memberi pasukan OEM sesuatu yang konkrit untuk diperiksa sebelum meminta sebut harga.

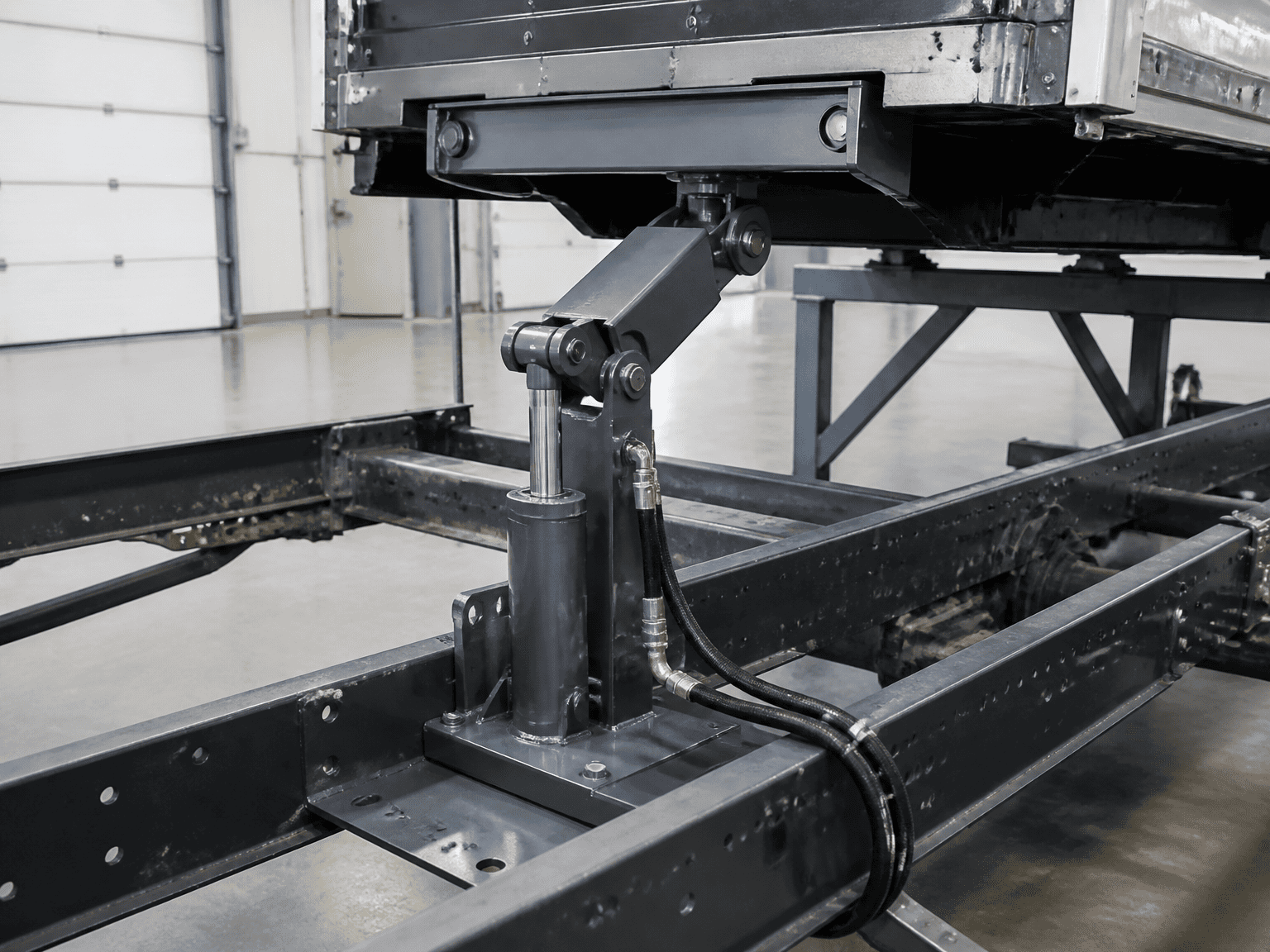

Halaman HCIC mengenal pasti model itu sebagai pengangkat kuasa Amerika untuk aplikasi termasuk trak sampah, trak sampah dan kenderaan komersial yang diubah suai. Ia menerbitkan dimensi rujukan berikut:
- Panjang rasuk silang atas:24.00 dalam
- Panjang dilanjutkan lengan angkat utama:26.63 in
- Panjang ditarik balik lengan angkat utama:19.63 dalam
- Panjang tapak:28.50 dalam
- Lebar tapak hadapan:14.25 dalam
- Lebar tapak belakang:5.00 dalam
- Ketebalan pemasangan hadapan:4.00 dalam
Angka-angka ini harus dianggap sebagai data rujukan yang diterbitkan untuk semakan HCIC-310, bukan sebagai pengganti lukisan pemasangan semasa. Pembeli harus mengesahkan sama ada dimensi itu serasi dengan casis, badan, susunan engsel, kelegaan keselamatan dan sambungan hidraulik pada kenderaan sasaran.
Sumber itu juga menyatakan bahawa model boleh dilaraskan untuk struktur bingkai khas. Arah yang disenaraikan adalah praktikal: lejang lengan angkat, saiz tapak dan kedudukan lubang pelekap boleh dikaji semula terhadap keperluan casis sebenar. Sebarang perubahan hendaklah disahkan pada lukisan yang diluluskan sebelum pengeluaran.
Banyak kenderaan komersial Amerika Utara direka bentuk dan diselenggara sekitar dimensi berasaskan inci. Mempersembahkan dimensi permulaan dalam inci mengurangkan langkah penukaran yang boleh dielakkan semasa perbandingan casis pertama.
Itu tidak menghilangkan keperluan untuk semakan kejuruteraan. Ia hanya menjadikan perbincangan pertama lebih spesifik. Pembeli boleh menghantar ukuran casis, menandakan titik pelekap dan meminta pembekal menyemak antara muka dengan rujukan HCIC-310.
Trak buang, kenderaan sampah dan badan yang diubah suai mungkin mempunyai lebar rangka yang berbeza, kelegaan badan, laluan angkat dan kawalan hidraulik. Pengangkat yang dipilih untuk satu susun atur tidak boleh dipindahkan ke kenderaan lain berdasarkan nama sahaja.
Siasatan harus mengenal pasti fungsi kenderaan, jenis badan, sampul pelekap yang tersedia, keperluan mengangkat dan sambungan hidraulik. Jika lukisan tidak tersedia, gambar yang jelas dengan titik rujukan yang diukur masih boleh menambah baik semakan teknikal pertama.
Sumber HCIC menerangkan pelarasan untuk keadaan casis yang tidak teratur, termasuk kedudukan lubang pelekap dan dimensi asas. Bagi pembeli OEM, titik kawalan penting ialah semakan dokumen: dimensi akhir, bahan, sambungan dan keperluan pemeriksaan hendaklah direkodkan pada petikan atau lukisan yang diluluskan.
Perubahan lisan semasa pemasangan bukanlah spesifikasi pengeluaran yang boleh dipercayai. Pasukan kejuruteraan, pasukan pembelian dan kilang harus bekerja daripada maklumat yang diluluskan yang sama.
Pakej pertanyaan yang berguna hendaklah termasuk:
1. Buatan kenderaan, model, tahun dan jenis badan.
2. Lukisan casis atau dimensi bingkai yang diukur.
3. Gambar pengangkat sedia ada, termasuk tapak dan mata pelekap.
4. Fungsi mengangkat yang diperlukan dan geometri badan atau bekas.
5. Berat badan kosong, muatan jangkaan dan duti operasi.
6. Terdapat panjang tapak, lebar, tinggi dan kelegaan sekeliling.
7. Corak lubang pelekap dan butiran sambungan.
8. Maklumat tekanan, aliran, port atau hos hidraulik dan susunan kawalan.
9. Kuantiti, destinasi dan sama ada permintaan adalah OEM, kerja penggantian atau pengubahsuaian.
10. Lukisan yang diperlukan, rekod pemeriksaan, maklumat pembungkusan atau dokumen pesanan lain.

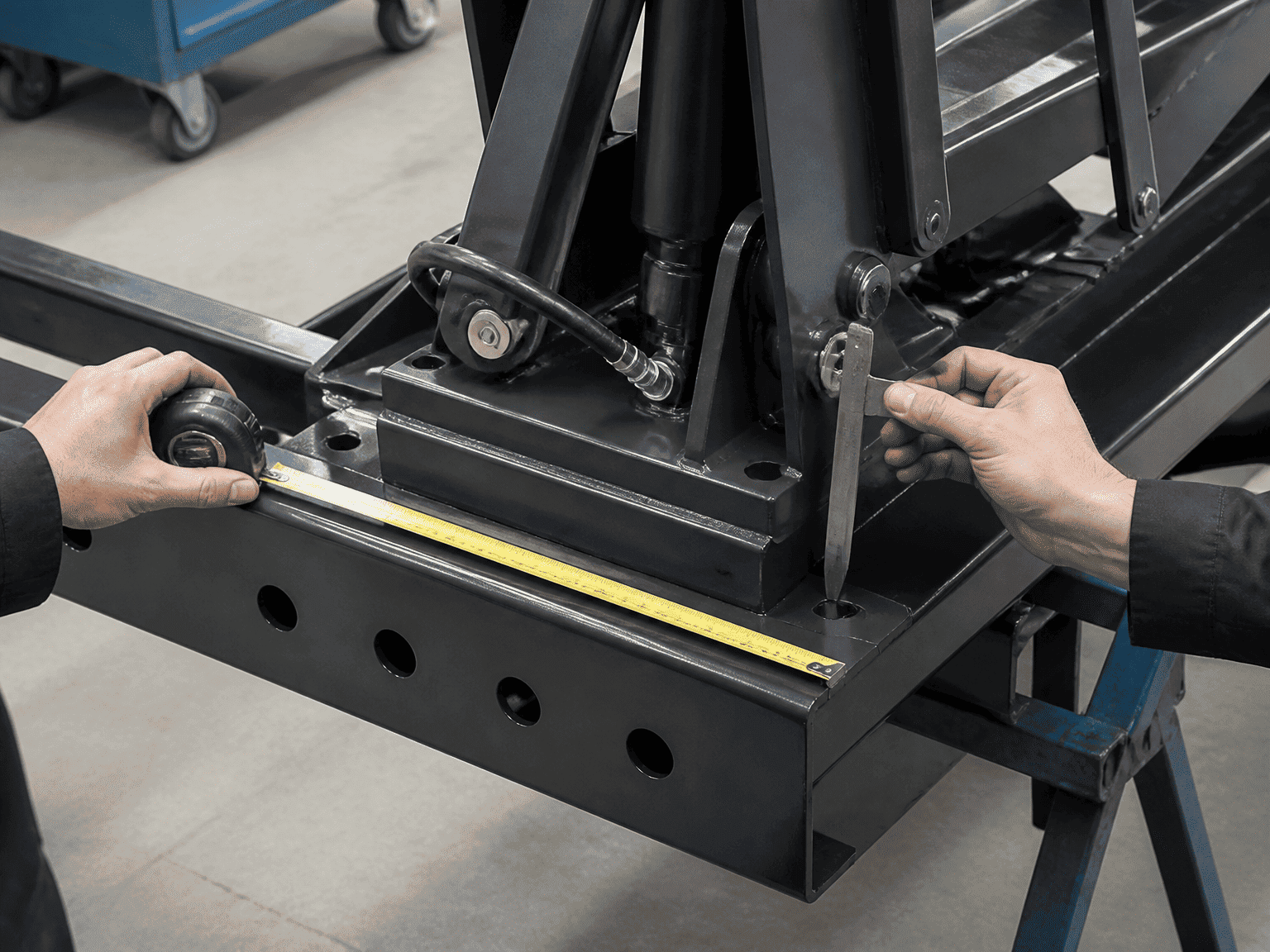

Pita pengukur yang diletakkan di sebelah mata pelekap selalunya lebih berguna daripada gambar angkat sahaja. Jika unit adalah pengganti, masukkan nombor bahagian lama, maklumat bersiri dan sebarang bukti geometri pemasangan asal.
Sumber yang diterbitkan paling baik digunakan pada peringkat pemasangan awal:
- Peringkat 1 - Kenal pasti kenderaan:tentukan aplikasi pembuangan sampah, sampah atau kenderaan komersial yang diubah suai.
- Peringkat 2 — Bandingkan antara muka:semak dimensi HCIC-310 yang diterbitkan pada casis dan susun atur badan.
- Peringkat 3 — Tandakan pengecualian:mengenal pasti lebar bingkai bukan standard, kedudukan lubang, perjalanan lengan atau sambungan hidraulik.
- Peringkat 4 — Sahkan lukisan: bersetuju dengan konfigurasi akhir sebelum pembuatan atau pengubahsuaian.
- Peringkat 5 - Semak keperluan pemeriksaan dan penghantaran:nyatakan dokumen dan cek yang diperlukan untuk pesanan itu.
Proses ini membantu memisahkan perbincangan kesesuaian standard daripada konfigurasi tersuai. Ia juga menghalang ralat penyumberan biasa: meluluskan angkat daripada nama katalog sambil membiarkan antara muka mekanikal tidak ditentukan.
Sumber HCIC-310 tidak menetapkan bahawa setiap trak sampah atau kenderaan sampah Amerika Utara boleh menerima model tanpa pengubahsuaian. Ia juga tidak menggantikan lukisan casis, semakan daya angkat, pemeriksaan litar hidraulik atau penilaian keselamatan mesin.
Halaman yang diterbitkan mengandungi maklumat aplikasi dan dimensi, tetapi konfigurasi akhir mesti disahkan untuk kenderaan sebenar. Tuntutan tentang pelanggan tertentu, kumpulan, jumlah pesanan, prestasi penghantaran atau hasil medan tidak boleh disimpulkan daripada sumber produk melainkan HCIC menerbitkan butiran tersebut secara berasingan.
Perbezaan itu penting dalam perolehan hidraulik B2B. Kemas kini syarikat yang berguna seharusnya menjadikan langkah teknikal pembeli seterusnya lebih jelas tanpa mengubah halaman produk standard menjadi kajian kes projek yang tidak disokong.
