Penyimpanan dan Pemasangan Silinder Hidraulik: Panduan OEM Sebelum Pentauliahan

I. Mengapa Penyimpanan Boleh Menjejaskan Hari Pertama Operasi

A silinder hidraulikboleh sampai dalam keadaan baik dan masih rosak sebelum sampai ke mesin. Port yang tidak dilindungi mengumpul pencemaran. Rod omboh yang terdedah boleh menghakis. Silinder yang disimpan dalam kedudukan yang salah mungkin menimbulkan masalah kedap yang boleh dielakkan atau kakisan dalaman.

Itulah sebabnya penerimaan dan penyimpanan harus dianggap sebagai sebahagian daripada proses pemasangan, bukan sebagai pengemasan gudang. Matlamatnya mudah: pastikan silinder bersih, dilindungi dan boleh dikesan sehingga juruteknik terlatih bersedia untuk menyambungkannya.

Panduan ini adalah untuk pembeli OEM, pasukan penyelenggaraan dan pengedar yang mengendalikan silinder hidraulik sebelum pemasangan. Ia menumpukan pada penyimpanan praktikal dan pemeriksaan pra-pentauliahan. Ia tidak menggantikan manual produk pengeluar silinder atau prosedur keselamatan untuk mesin.

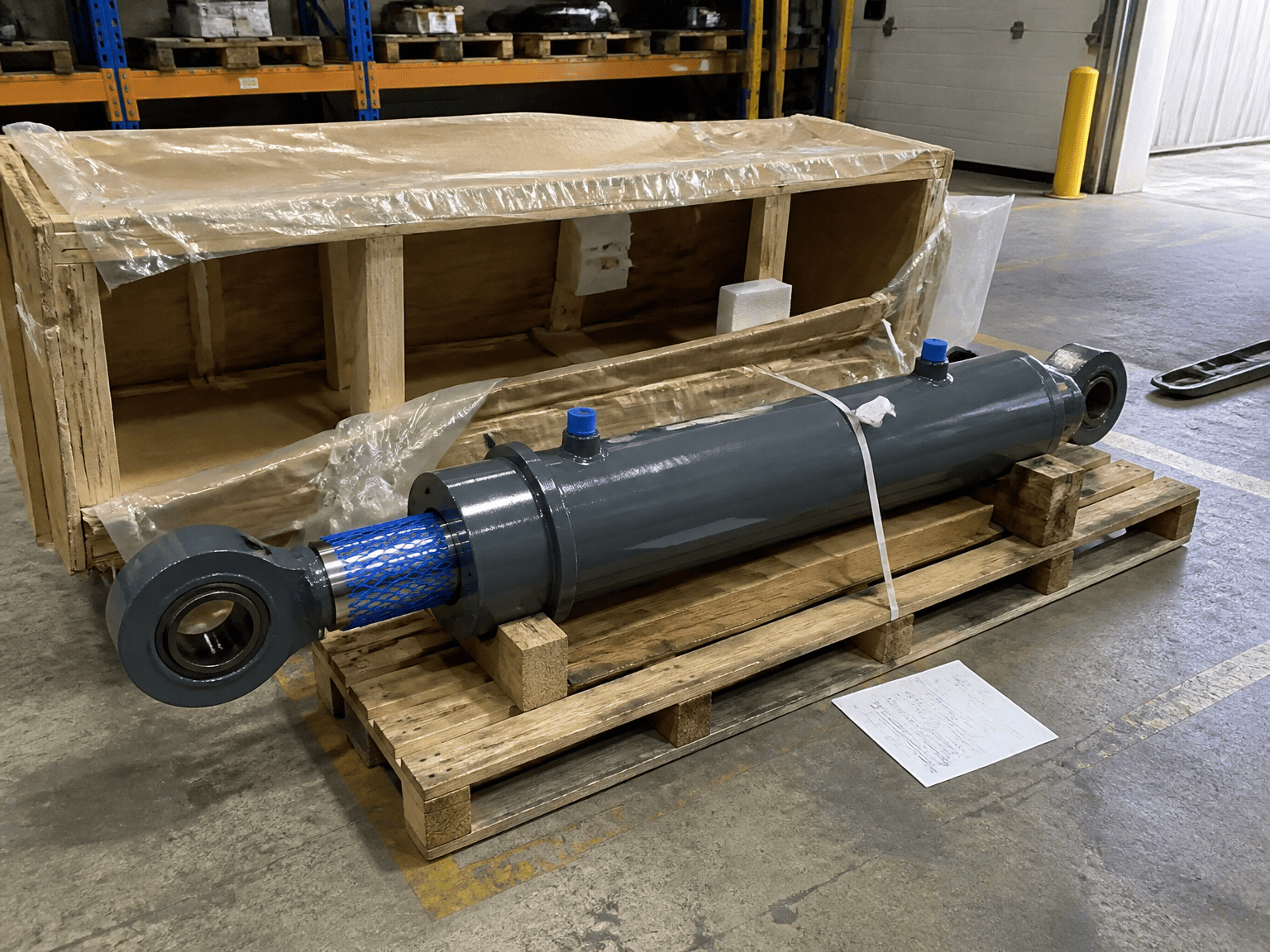

Langkah 1: Periksa Penghantaran Sebelum Meletakkan Silinder

Mulakan pemeriksaan semasa pembungkusan dan perlindungan pengangkutan masih ada. Catatkan model, kuantiti, kerosakan yang boleh dilihat dan sebarang aksesori yang hilang. Ambil gambar sebelum mengeluarkan bahan pelindung jika peti, palet atau silinder menunjukkan kesan kesan.

Semak perkara berikut:

• Tiub silinder, rod omboh dan titik pelekap
• Mata batang, clevis, flange, trunnion atau lampiran lain
• Port hidraulik dan palam pelindung
• Kerosakan cat, penyok, calar atau tanda-tanda kakisan
• Kebocoran minyak di sekitar port, pengedap atau sambungan
• Kurung penghantaran, penutup dan keadaan pembungkusan
• Dokumentasi, lukisan dan tanda pengenalan

Arahan pemasangan Hänchen bermula dengan menyemak penghantaran untuk kesempurnaan dan kerosakan. Itu adalah disiplin yang berguna untuk sebarang penggantian atau projek OEM: jangan temui bahagian pelekap yang hilang selepas silinder telah dipindahkan ke dalam storan.

Jika kerosakan kelihatan, asingkan item dan dokumen sebelum membersihkan, mengecat atau cuba menggerakkan rod omboh.

Langkah 2: Pastikan Pelabuhan Dilindungi

Panduan silinder Parker mengatakan palam pelindung port harus kekal di tempatnya sehingga pemasangan. Sebabnya praktikal. Port hidraulik terbuka menyediakan laluan terus untuk habuk, serpihan logam, lembapan dan pencemaran lain ke dalam silinder.

Jangan tanggalkan palam semata-mata untuk memeriksa benang. Sahkan jenis port daripada lukisan atau dokumentasi produk. Apabila paip sedia untuk dipasang, bersihkan garisan dan kelengkapan sebelum membuat sambungan. Parker juga memberi amaran bahawa paip harus dibersihkan dengan teliti untuk mengeluarkan serpihan dan burr daripada kerja-kerja membentang atau membakar.

Sambungan yang bersih bukan sahaja pilihan pentauliahan. Pencemaran boleh merosakkan pengedap, injap dan permukaan silinder siap selepas mesin mula berbasikal.

Langkah 3: Simpan Silinder di Kawasan Yang Sesuai

Parker mengesyorkan kawasan penyimpanan dalaman dengan suasana kering, bersih dan tidak menghakis. Silinder harus dilindungi daripada kakisan dalaman serta kesan luaran.

Kawasan penyimpanan juga harus mengehadkan:

• Hujan langsung atau pemeluwapan
• Percikan kimpalan, habuk pengisar dan kabus cat
• Sentuhan dengan bahan kimia yang menghakis
• Pergerakan tidak terkawal pada palet atau rak
• Kerosakan daripada forklift, rantai atau bahagian lain yang disimpan
• Pendedahan jangka panjang permukaan batang yang tidak dicat

Jangan gunakan silinder sebagai sokongan untuk bahan lain. Simpan dokumen pengenalan dan produk dengan item atau dalam rekod gudang yang boleh dikesan. Silinder yang kehilangan model atau maklumat pesanannya menjadi lebih sukar untuk disahkan apabila mesin akhirnya siap.

Langkah 4: Pilih Kedudukan Storan dengan Berhati-hati

Untuk silinder industri konvensional, Parker mengesyorkan penyimpanan menegak dengan rod omboh ke atas apabila boleh. Kedudukan ini boleh mengurangkan risiko kakisan daripada pemeluwapan di dalam silinder dan membantu meminimumkan kerosakan pengedap.

Kedudukan yang betul boleh bergantung pada reka bentuk silinder, lejang, berat, aksesori yang dipasang dan arahan pengilang. Silinder teleskopik, silinder satu tindakan dan silinder dengan keperluan penyimpanan khas tidak boleh diletakkan mengikut peraturan gudang generik.

Jika silinder mesti disimpan secara mendatar, sokongnya merentasi titik yang sesuai supaya tiub, rod dan aksesori pelekap tidak bengkok atau rosak. Elakkan bergolek dan lindungi rod omboh daripada terkena rak atau lantai.

Jika silinder disimpan penuh dengan bendalir hidraulik, Parker menyatakan bahawa pengembangan bendalir yang disebabkan oleh perubahan suhu mesti dipertimbangkan. Ini adalah titik untuk pengilang atau jurutera hidraulik untuk mengesahkan sebelum penyimpanan jangka panjang.

Langkah 5: Lindungi Permukaan Rod Terdedah

Rod omboh adalah salah satu permukaan yang paling penting untuk dilindungi semasa penyimpanan. Karat, penyok dan calar boleh merosakkan pengedap dan panduan rod apabila silinder mula bergerak.

Parker mengesyorkan menyalut permukaan terdedah yang tidak dicat, seperti rod omboh, dengan sebatian penghalang karat apabila peralatan disimpan di luar untuk tempoh yang lama. Produk perlindungan yang betul dan kaedah penyingkiran hendaklah disahkan untuk kemasan rod, bahan pengedap dan tempoh penyimpanan.

Sebelum pemasangan, periksa rod di bawah cahaya yang baik. Cari:

• Bintik karat atau perubahan warna
• Pemarkahan membujur
• Penyok daripada peralatan pengendalian
• Rawatan permukaan mengelupas atau rosak
• Pencemaran kering berhampiran pengedap atau pengelap
• Tanda yang mungkin disebabkan oleh pengapit atau rantai

Jangan menggilap, mengampelas atau mengecat semula rod yang rosak sebagai pembaikan cepat. Catatkan keadaan dan tanya pembekal silinder atau pasukan pembaikan yang berkelayakan sama ada bahagian itu boleh diterima.

Langkah 6: Sediakan Silinder untuk Pemasangan

Sebelum pemasangan, bandingkan silinder dengan lukisan dan butiran pesanan yang diluluskan. Sahkan panjang keseluruhan, lejang, gaya pelekap, orientasi port, sambungan hujung rod dan aksesori yang disertakan.

Hänchen mengarahkan pemasang untuk menanggalkan palam pengedap atau plat penutup yang digunakan untuk melindungi produk semasa pengangkutan sebelum pemasangan. Tanggalkan perlindungan ini pada peringkat yang betul: pastikan port hidraulik tertutup sehingga paip dan kelengkapan siap, kemudian bersihkan kawasan sambungan sebelum membuka litar.

Pasukan pemasangan juga harus mengesahkan bahawa:

1. Mesin dilindungi daripada pergerakan yang tidak dijangka
2. Litar hidraulik ditekan sebelum disambungkan
3. Peralatan mengangkat sesuai untuk jisim silinder
4. Batang dan bahagian pelekap tidak akan digunakan sebagai cangkuk angkat
5. Kawasan pemasangan cukup bersih untuk kerja hidraulik terbuka
6. Silinder boleh bergerak melalui arka kerja yang dimaksudkan

Parker dan Hänchen kedua-duanya menekankan bahawa pemasangan silinder adalah tugas pakar. Ikuti prosedur penguncian, pengangkatan dan pelepas tekanan pembina mesin.

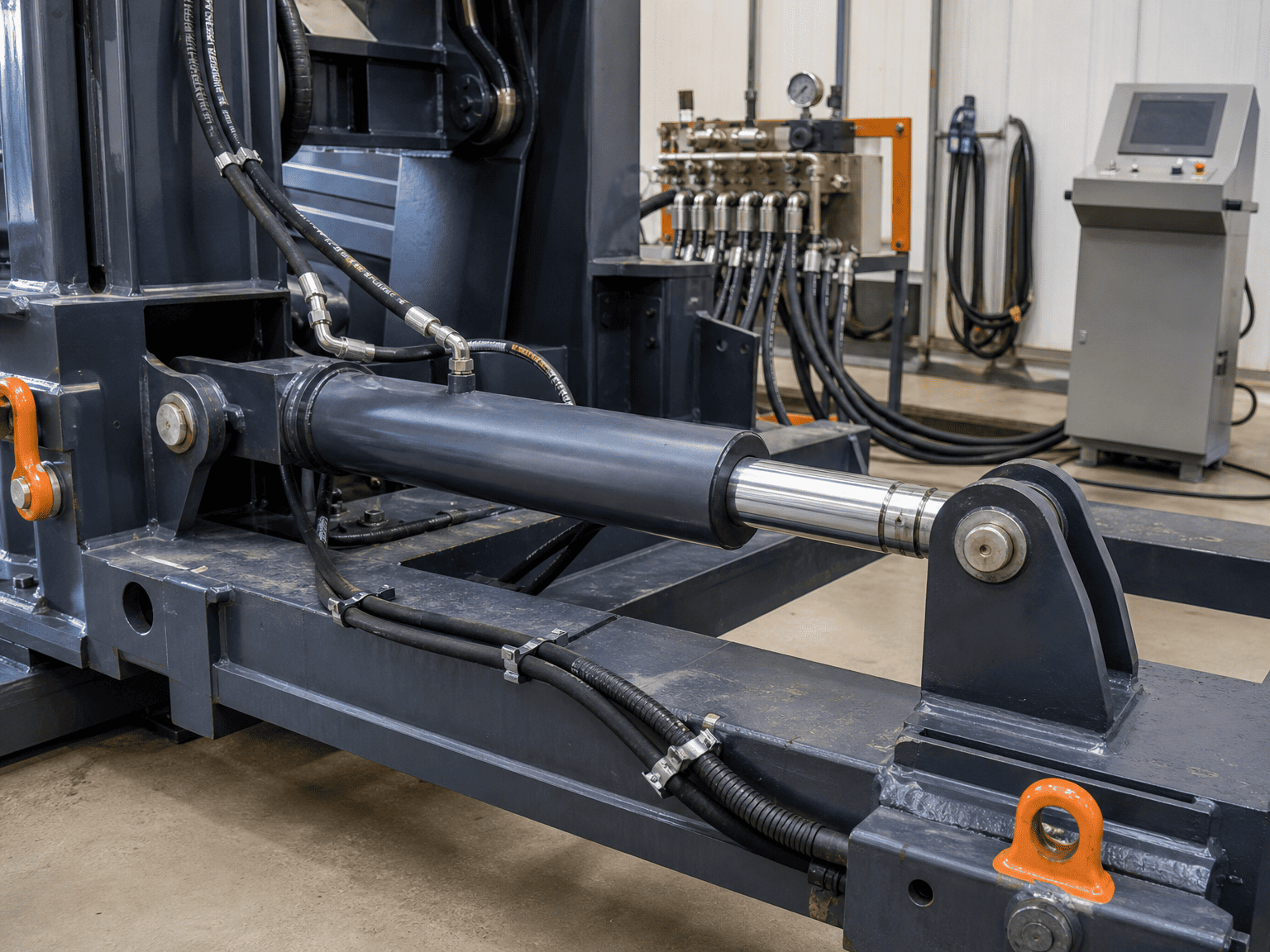

Langkah 7: Lepaskan Tekanan Penyimpanan Sebelum Mengenakan Tekanan

A silinder hidrauliktidak boleh digunakan untuk menarik struktur mesin ke kedudukannya. Selepas penyimpanan, pasukan pemasangan harus mengesahkan bahawa mata sokongan, muka pelekap dan anggota mesin yang disambungkan bertemu tanpa memaksa silinder ke tempatnya. Hänchen menasihati pemasangan tanpa tekanan dan memberi amaran supaya tidak melebihi beban sisi yang dibenarkan pada rod omboh.

Sebelum pentauliahan, periksa pemasangan dari silinder ke luar:

- Muka pemasangan bersih dan terduduk sepenuhnya

- Silinder disokong tanpa memutar tiub

- Sambungan hujung rod tidak memaksa rod ke sisi

- Joran boleh mencapai kedua-dua hujung pukulan yang dimaksudkan tanpa sentuhan

- Hos mempunyai elaun pergerakan yang mencukupi dan tidak menggosok pada bingkai

- Pengawal dan bahagian berdekatan meninggalkan kelegaan yang diperlukan

Panduan keselamatan Parker juga menganggap penjajaran sebagai tanggungjawab pemasangan. Buat pemeriksaan ini sebelum tekanan dikenakan, sementara sebarang gangguan masih boleh dibetulkan tanpa memuatkan silinder atau struktur mesin.

Langkah 8: Bolong dan Komisen Dengan Berhati-hati

Udara yang terperangkap dalam silinder hidraulik boleh menjejaskan operasi dan kelakuan komponen. Panduan pemasangan Hänchen mengesyorkan meletakkan port pengudaraan di bahagian atas jika berkenaan dan buang silinder sebelum dimulakan.

Prosedur pengudaraan yang tepat bergantung pada reka bentuk silinder dan litar mesin. Gunakan arahan pengilang, pastikan tekanan terkawal dan pastikan cecair dan udara yang dilepaskan tidak boleh menimbulkan bahaya.

Selepas pembuangan, Hänchen mengesyorkan pergerakan perlahan, tanpa beban, tekanan rendah sebelum operasi biasa. Pasukan pentauliahan harus memerhati:

- Sambungan licin dan penarikan balik

- Kebocoran pada port, pengedap dan kelengkapan

- Pergerakan dan penjajaran batang

- Bunyi bising, bualan atau impak yang tidak dijangka

- Pergerakan hos dan sentuhan dengan bingkai

- Tingkah laku akhir strok dan kusyen, jika dipasang

Jangan bergerak terus dari storan gudang ke ujian beban penuh tanpa peringkat pemeriksaan terkawal ini.

II. Rekod Penerimaan dan Penyimpanan yang Mudah

Untuk setiap silinder, simpan rekod pendek yang mengandungi:

- Rujukan model dan siri atau pesanan

- Tarikh diterima dan lokasi penyimpanan

- Kerosakan pembungkusan atau pengangkutan

- Keadaan palam port dan perlindungan rod

- Kedudukan storan dan tarikh pemeriksaan

- Kerosakan kakisan atau permukaan yang boleh dilihat

- Manual lukisan dan pemasangan yang diluluskan

- Nama orang yang mengeluarkannya untuk pemasangan

Rekod ini membantu OEM mengasingkan kerosakan pengangkutan, kerosakan penyimpanan dan kerosakan operasi apabila masalah muncul kemudian. Ia juga memberikan pasukan pemasangan titik permulaan yang jelas dan bukannya bergantung pada ingatan.

III. Minta Semakan Prapemasangan

Jika silinder telah disimpan untuk tempoh yang lama, terdedah kepada cuaca atau diterima dengan kerosakan pengangkutan, hantar maklumat model, gambar, sejarah penyimpanan dan lukisan pemasangan sebelum menyambungkannya ke mesin. Pembekal kemudiannya boleh membantu membezakan pemeriksaan prapemasangan biasa daripada keadaan yang memerlukan pembaikan atau penggantian.

Keputusan pentauliahan terbaik bermula sebelum ujian tekanan pertama: lindungi silinder, pastikan port bersih, sahkan pemasangan dan rekod apa yang anda temui
