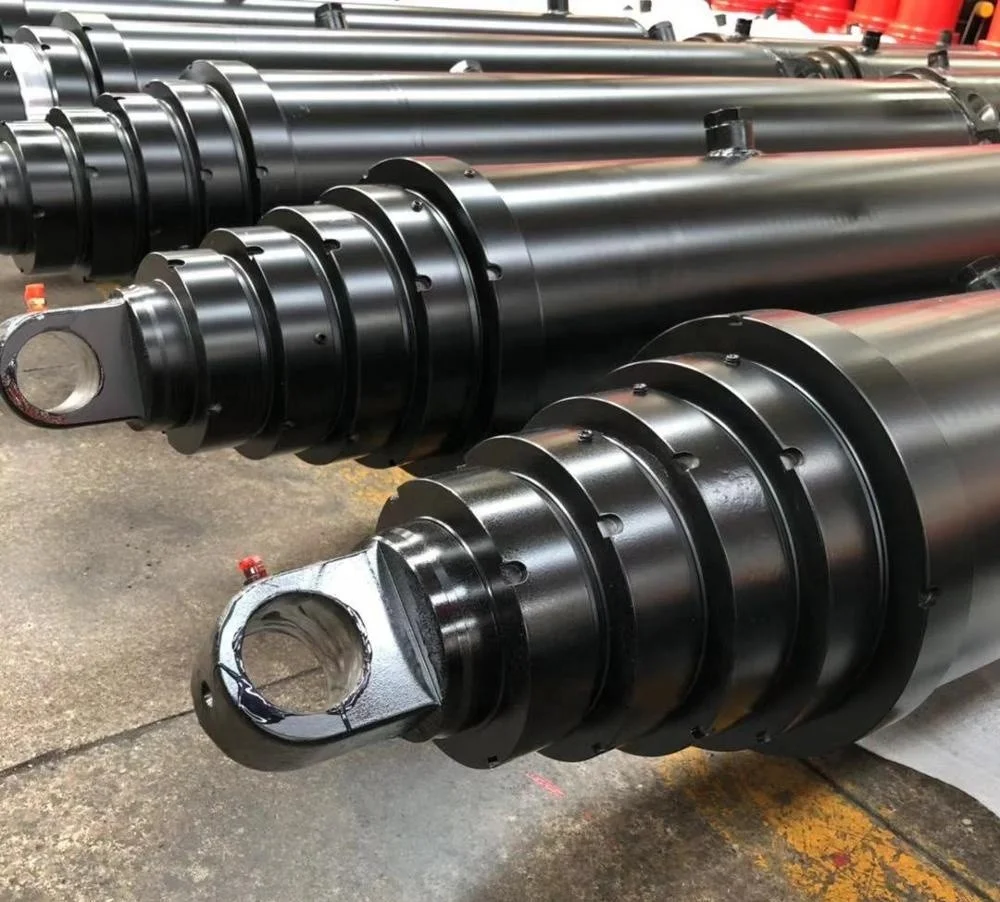

Silinder teleskopik membekalkan lejang yang panjang daripada panjang ditarik balik yang sangat padat.HCIC mempunyai reka bentuk perjalanan teleskopik untuk kuantiti industri dan tujuan serta boleh bekerjasama dengan anda untuk memformatkan satu lakonan, gabungan lakonan tunggal/berlakon berganda atau reka bentuk berganda.
Silinder Teleskopik Bertindak Tunggal
Silinder bertindak tunggal menggunakan tegasan hidraulik untuk memanjangkan, dan menarik balik kerana beban daripada graviti atau beberapa daya luaran yang berbeza.
Luncuran dan terikan hidraulik memanjangkan silinder
Graviti atau beberapa tekanan luaran yang berbeza akan menarik balik silinder
Memegang kedudukan
Sapuan panjang dalam panjang tertutup padat
Diameter luar lebih besar daripada silinder rod
Gambar rajah yang kurang rumit daripada lakonan berganda
Silinder Teleskopik Bertindak Berganda
Silinder bertindak dua kali menggunakan tekanan hidraulik untuk setiap sambungan dan penarikan balik.
Tenaga hidraulik menarik balik silinder sebagai musuh kepada graviti/daya
Tekanan tarik balik mampu menarik beban
Silinder teleskopik konvensional
Kedua-dua port diletakkan pada hujung rod
Pengedap omboh biasanya gelang besi pepejal
Silinder tidak lagi direka bentuk untuk mengekalkan beban dalam kedudukan sebenar (hanyut)
Minimum mengikut aliran yang diperlukan untuk mengelakkan terhenti
Elemen khas boleh direka bentuk menjadi silinder teleskopik
Kedua-dua port pada rajah laras mengelakkan pemindahan hos dan memakai corak
Pengedap omboh positif membenarkan silinder menyimpan beban dan menyingkirkan keperluan luncuran minimum
Panjang yang kurang berguna setiap peringkat daripada teleskopik berprestasi berganda tradisional
CIRI-CIRI PILIHAN
Sehingga 5000 PSI tekanan kerja
2 hingga 5 bahagian kerja
Sehingga 20” diameter tong
Salutan peringkat tiub tong alternatif berguna bersama-sama dengan nitrida, krom atas nikel, semburan plasma
Panjang lejang sehingga 480”(40 kaki)
Bahan rod alternatif yang boleh dicapai seperti keluli karbon, diasah ketepatan, peringkat bersalut krom yang sukar.
Reka bentuk omboh bermesin terbina dalam pilihan
Reka bentuk kelenjar berulir keluli atau mulur dalam
Pelekap pemberhentian pilihan: trunnion, clevis, tang, tiub gerak, galas sfera, sesendal tersuai, gerakkan celah gerudi
