Tolak Silinder Hidraulik vs. Pengiraan Daya Tarik: Panduan Saiz OEM

I. Mengapa Daya Tolak dan Tarik Tidak Sama

Apabila seorang jurutera OEM meminta asilinder hidraulikyang boleh "menolak 10 tan" atau "menarik 10 tan," soalan pertama ialah sama ada daya itu diperlukan pada bahagian lubang penuh atau bahagian batang. Silinder hidraulik pembezaan mempunyai kawasan omboh penuh di satu sisi dan kawasan anulus di sisi yang lain. Rod menduduki sebahagian daripada kawasan sisi rod, jadi daya tarik yang ada lebih rendah pada tekanan yang sama.

Perbezaan itu mudah terlepas apabila silinder gantian dipilih mengikut diameter luar atau nombor bahagian lama. Ini juga sebabnya silinder yang kelihatan mempunyai kapasiti nominal yang mencukupi mungkin tidak memberikan daya yang diperlukan dalam arah gerakan sebenar.

Panduan ini menerangkan logik pengiraan yang digunakan untuk semakan OEM awal. Ia bukan pengganti reka bentuk mesin yang lengkap, pemeriksaan struktur, semakan litar hidraulik atau penilaian keselamatan.

II. Tiga Input Yang Memulakan Pengiraan

2.1 Diameter gerudi

Lubang, atau diameter omboh, menentukan kawasan omboh penuh yang terdedah kepada tekanan. Lubang yang lebih besar boleh menghasilkan lebih banyak daya teori pada tekanan yang sama, tetapi ia juga mengubah isipadu minyak, aliran yang diperlukan untuk kelajuan tertentu, sampul silinder dan keperluan pemasangan.

2.2 Diameter batang

Diameter rod mempengaruhi daya tarikan kerana rod menempati kawasan pada bahagian rod. Ia juga menjejaskan sambungan rod, pemuatan panduan, kelegaan yang tersedia dan cara silinder mengendalikan mampatan atau ketegangan. Batang tidak boleh dipilih daripada daya tarikan sahaja; lejang, pemasangan, bimbingan dan laluan beban sebenar juga penting.

2.3 Tekanan hidraulik yang berkesan

Gunakan tekanan yang sebenarnya tersedia pada silinder semasa pergerakan yang diperlukan, bukan sahaja tetapan pelepasan maksimum pam. Kehilangan tekanan melalui injap, hos, kelengkapan dan komponen lain boleh mengurangkan tekanan yang dihantar ke silinder. Urutan operasi mesin harus menentukan tekanan reka bentuk yang digunakan untuk pengiraan pertama.

III. Formula Asas Tolak dan Tarik

Untuk pengiraan lulus pertama menggunakan unit yang konsisten:

Daya tolakan:

Daya tarik:

di mana:

• F--adalah daya silinder teori.
• P--adalah tekanan berkesan pada silinder.
• A_omboh--adalah kawasan omboh penuh.
• A_joran--adalah luas keratan rentas rod.

Untuk bahagian bulat:

Jika tekanan dimasukkan dalam psi dan diameter dalam inci, hasilnya adalah dalam daya paun. Jika tekanan dimasukkan dalam pascal dan diameter dalam meter, hasilnya adalah dalam newton. Pastikan sistem unit konsisten dari awal hingga akhir.

Persamaan ini menerangkan daya hidraulik teori. Ia tidak secara automatik termasuk geseran kedap, geseran panduan, kehilangan mekanikal, penurunan tekanan, sudut beban, pecutan, pesongan struktur atau faktor keselamatan.

IV. Contoh Bekerja Tanpa Tuntutan Produk

Andaikan seorang jurutera sedang menyaring silinder dengan:

• lubang 3 inci
• Batang 1.5 inci
• Tekanan berkesan 2,000 psi

Kawasan omboh penuhialah:

Kawasan batang ialah:

Oleh itu, nilai teori lulus pertama adalah:

Perbezaannya bukan kecacatan pembuatan. Ia datang dari kawasan penyesaran rod pada bahagian rod. Contohnya adalah untuk latihan pengiraan sahaja; ia bukan penarafan untuk produk atau mesin HCIC tertentu.

V. Mengapa Pengiraan Pertama Bukan Pilihan Terakhir

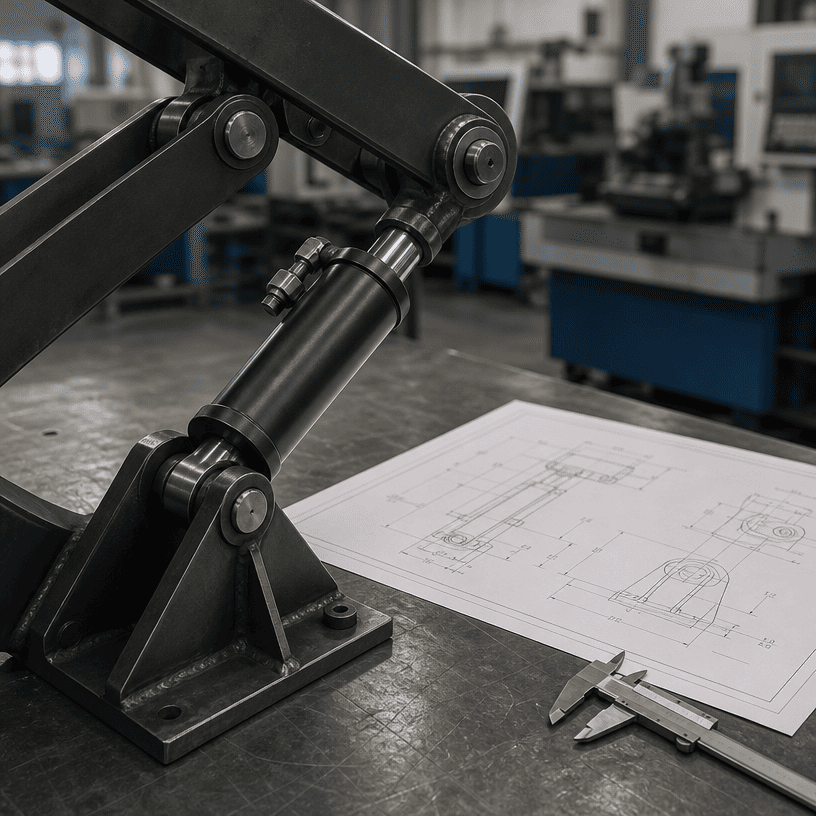

5.1 Kelebihan mekanikal mengubah daya silinder yang diperlukan

Beban tidak selalu bertindak secara langsung di sepanjang garis tengah silinder. Tuil, pautan, engsel atau susunan gunting boleh meningkatkan atau mengurangkan daya yang diperlukan pada kedudukan yang berbeza. Jurutera harus mengira titik terburuk dalam pergerakan, bukan sahaja kedudukan permulaan.

Sudut antara silinder dan anggota yang didorong juga penting. Silinder mungkin mempunyai daya teori yang tinggi tetapi komponen daya yang lemah pada sudut tertentu. Lukisan yang menunjukkan laluan dan kedudukan beban adalah lebih berguna daripada nombor beban tunggal.

5.2 Daya statik adalah berbeza daripada daya mula dan daya bergerak

Memecahkan beban bebas, mempercepatkannya dan menggerakkannya pada kelajuan tetap adalah keadaan yang berbeza. Geseran meterai, rintangan panduan, inersia dan rintangan bahan boleh menjadikan daya awal lebih tinggi daripada daya yang diperlukan semasa bahagian lejang yang licin.

Untuk peralatan seperti ejektor, pemadat, cengkaman dan mekanisme pengangkatan, pembeli harus menerangkan apabila daya tertinggi berlaku dan sama ada beban boleh tersekat atau berubah semasa strok.

5.3 Tekanan tidak sama dengan daya pada beban

Bacaan tekanan berhampiran pam mungkin bukan tekanan pada port silinder. Panjang hos, kelengkapan, injap arah, kawalan aliran dan tekanan belakang semuanya mempengaruhi tekanan yang ada. Pengiraan yang boleh dipercayai harus mengenal pasti di mana tekanan diukur dan di bawah keadaan operasi yang mana.

5.4 Mampatan dan ketegangan rod memerlukan pemeriksaan yang berbeza

Rod yang dimuatkan dalam mampatan mungkin memerlukan kajian semula kestabilan rod, terutamanya dalam susunan lejang panjang atau kurang berpandu. Batang yang dimuatkan dalam ketegangan mungkin dikawal oleh sambungan dan had bahan yang berbeza. Artikel ini tidak menggantikan pengiraan lengkok atau pengesahan struktur; ia memisahkan pengiraan kawasan daya daripada pemeriksaan tambahan tersebut.

VI. Daya, Kelajuan dan Isipadu Minyak Disambungkan

Lubang yang lebih besar boleh meningkatkan daya, tetapi ia juga meningkatkan isipadu minyak yang diperlukan untuk menggerakkan omboh melalui lejang tertentu. Untuk kelajuan sasaran, aliran yang diperlukan adalah berkaitan dengan kawasan ruang berkesan dan halaju omboh. Bahagian rod mempunyai isipadu yang berbeza bagi setiap unit panjang daripada bahagian lubang penuh.

Itu mewujudkan pertukaran reka bentuk:

• Lebih banyak kawasan gerek boleh memberikan lebih banyak daya teori.
• Lebih banyak kawasan memerlukan lebih banyak aliran untuk kelajuan linear yang sama.
• Batang yang lebih besar mengurangkan kawasan sisi tarik tetapi boleh meningkatkan ketahanan rod terhadap beban aplikasi.
• Lejang yang lebih panjang meningkatkan isipadu minyak, panjang pemasangan dan kepentingan bimbingan.

Oleh itu, silinder hendaklah bersaiz dengan pam, injap, takungan, hos, pemasangan dan kitaran mesin sebagai satu sistem.

VII. Aliran Kerja Pemilihan OEM Praktikal

1. Tentukan arah beban: Nyatakan sama ada silinder mesti menolak, menarik atau menghasilkan kedua-dua daya.
2. Petakan laluan muatan:Lukis kedudukan pangsi, pautan, engsel, panduan dan beban.
3. Kenal pasti kedudukan yang paling teruk:Kira daya yang diperlukan di mana geometri paling kurang menguntungkan.
4. Tetapkan tekanan berkesan: Gunakan tekanan yang ada pada silinder semasa kitaran mesin yang berkaitan.
5. Pilih lubang awal:Gunakan kawasan omboh penuh untuk pengiraan tolakan dan semak margin daya yang diperlukan.
6. Pilih batang:Periksa daya tarik, mampatan atau ketegangan, lejang, pemasangan dan bimbingan.
7. Semak kelajuan dan aliran:Sahkan bahawa HPU dan injap boleh memberikan kadar pergerakan yang diperlukan.
8. Semak sampul surat:Bandingkan panjang ditarik balik, panjang lanjutan, port, pin, kurungan dan pelepasan perkhidmatan.
9. Semak keselamatan dan struktur:Sahkan pelekap, kimpalan, pemandu, henti dan pengawal di bawah beban sebenar.
10. Sahkan dengan pengeluar silinder:Hantar data permohonan sebelum kelulusan pengeluaran akhir.

VIII. Perkara yang Perlu Dihantar untuk Sebut Harga Silinder Hidraulik

Siasatan OEM yang berguna hendaklah termasuk:

• Daya tolakan dan daya tarikan yang diperlukan
• Arah beban dan tempoh beban
• Tekanan kerja pada silinder
• Kelajuan dan masa kitaran yang diperlukan
• Keutamaan gerek, rod dan lejang, jika sudah ditentukan
• Dimensi pelekap yang dilanjutkan dan ditarik balik
• Gaya pelekap, pin, clevis atau mata batang
• Sudut beban dan lukisan pautan
• Suhu operasi dan persekitaran
• Maklumat cecair dan injap hidraulik
• Kuantiti, model gantian atau rujukan lukisan

Lebih lengkap laluan beban, lebih mudah untuk membezakan masalah saiz silinder daripada masalah struktur, pautan atau litar hidraulik.

IX. Kesimpulan

Silinder hidraulikpengiraan daya tolak dan tarik bermula dengan tiga input asas: diameter gerudi, diameter rod dan tekanan berkesan. Kawasan omboh penuh menentukan daya tolakan laluan pertama, manakala rod mengurangkan kawasan berkesan dan oleh itu daya tarik.

Pengiraan itu hanyalah permulaan. Sudut pautan, rintangan permulaan, kelajuan, kehilangan tekanan, pemuatan rod, pemasangan, panduan dan struktur mesin menentukan sama ada silinder sesuai untuk aplikasi sebenar. Pembeli OEM yang menyediakan laluan muatan lengkap dan data hidraulik boleh menerima sebut harga yang lebih berguna daripada pembeli yang menyerahkan hanya nombor kuasa.
