Apabila asilinder hidraulikmula bocor, tindak balas pertama selalunya adalah untuk memesan pengedap pengganti. Itu mungkin memulihkan mesin secara ringkas, tetapi ia tidak menjelaskan mengapa pengedap asal gagal. Jika rod dijaringkan, alur rosak atau meterai dipasang dengan tidak betul, meterai baru boleh gagal di tempat yang sama.
Sebelum membersihkan bahagian, rekod lokasi kebocoran, keadaan operasi, arah kitaran, suhu bendalir dan masa sejak pembaikan terakhir. Ambil gambar kebocoran luaran dan tandakan orientasi bahagian yang dikeluarkan. Butiran kecil boleh hilang semasa pembongkaran.
Semakan kegagalan harus membezakan bukti yang boleh dilihat daripada andaian. Pengedap yang rosak boleh menunjukkan apa yang berlaku pada permukaan sentuhan, tetapi ia mungkin tidak mengenal pasti punca asal dengan sendirinya.
Cecair yang muncul di sekeliling batang pada kelenjar biasanya mengarahkan perhatian kepada pengedap rod, pengelap, pemandu, permukaan rod atau keadaan kelenjar. Periksa sama ada kebocoran muncul semasa sambungan, penarikan balik, pegangan melahu atau ketiga-tiga keadaan.
Cecair pada sendi kelenjar mungkin berkaitan dengan pengedap statik, keadaan pengikat, permukaan sendi atau masalah pemasangan. Jangan menyalahkan pengedap rod dinamik secara automatik apabila bendalir datang dari antara muka pegun.
Silinder boleh kehilangan keupayaan memegang atau hanyut tanpa minyak luaran yang kelihatan. Punca yang mungkin termasuk kerosakan pengedap omboh, haus antara omboh dan tiub, kebocoran injap atau isu peringkat sistem. Ujian terkawal diperlukan sebelum mengenal pasti silinder sebagai satu-satunya punca.
Simpan meterai yang dikeluarkan dalam susunan dan orientasi di mana ia dikeluarkan. Kedap rod berasingan, pengelap, gelang pemandu, pengedap omboh dan pengedap statik. Gunakan pembungkusan yang bersih dan tandakan hujung rod, bahagian tekanan dan arah pemasangan jika diketahui.
Jangan meregangkan pengedap elastomer secara tidak perlu semasa ditanggalkan. Jangan memotong kawasan tepat yang perlu diperiksa. Jika meterai telah berpecah, simpan semua kepingan yang dipulihkan dan perhatikan sama ada bahan hilang.
Tujuan langkah ini adalah mudah: meterai mesti kekal sebagai bukti, bukan menjadi alat ganti yang tidak dapat dikesan di atas bangku yang kotor.
Bibir bulat boleh menunjukkan sentuhan gelongsor yang berpanjangan, tetapi ia harus ditafsirkan bersama dengan keadaan rod, pelinciran dan sejarah operasi. Penampilan yang licin sahaja tidak membuktikan tekanan yang berlebihan atau bahan yang salah.

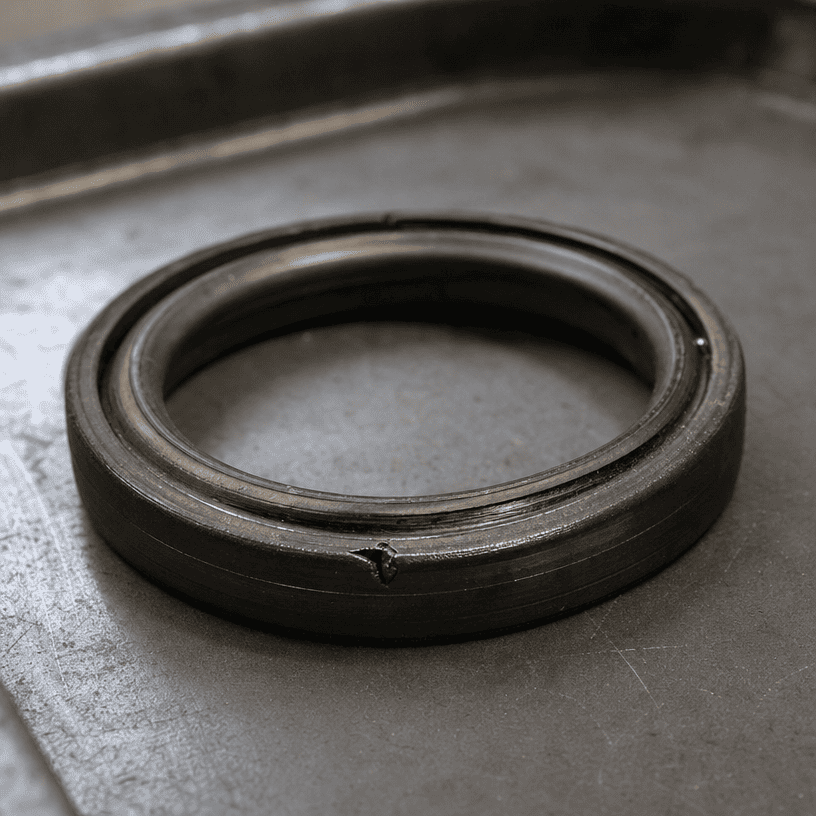

Potongan bersih mungkin menunjukkan kerosakan pemasangan, tepi tajam, benang atau alur kunci yang melintasi meterai, atau objek asing yang dimasukkan semasa pemasangan. Periksa laluan yang digunakan untuk memasang meterai dan bukannya menggantikan meterai tanpa memeriksa geometri kemasukan.
Meterai yang telah dipaksa ke dalam celah kelegaan mungkin menunjukkan tepi ditarik nipis, bahagian tersepit atau bahan yang hilang. Penyumbang yang mungkin termasuk pelepasan yang berlebihan, keadaan tekanan, alur yang rosak, orientasi pengedap yang salah atau profil pengedap yang tidak serasi.
Pengerasan atau rekahan boleh dikaitkan dengan pendedahan suhu, penuaan, ketidakserasian bahan kimia atau penyimpanan yang tidak sesuai. Sahkan cecair, sejarah suhu dan keadaan penyimpanan sebelum memilih kompaun gantian.
Pengedap yang bengkak mungkin menunjukkan ketidakserasian cecair, pencemaran atau pendedahan suhu. Diagnosis yang betul memerlukan bahan pengedap asal, spesifikasi bendalir dan sejarah operasi. Jangan kenal pasti kompaun dari rupa sahaja.
Zarah yang ditekan ke tepi pengedap boleh mencipta laluan kebocoran dan boleh mencalarkan permukaan mengawan. Periksa rod, tiub, pengelap, kebersihan bendalir dan kawasan pemasangan. Menggantikan pengedap tanpa mengeluarkan sumber zarah meninggalkan mekanisme kegagalan di tempatnya.
Periksa rod untuk pemarkahan membujur, pitting, kakisan, kerosakan krom, penyok dan jalur yang digilap di mana pengedap berjalan. Lapkan kain bersih di atas permukaan hanya selepas mengikuti prosedur keselamatan tapak; tepi yang kasar boleh merosakkan kain dan pemeriksa.
Batang boleh kelihatan cerah dan masih mempunyai kecacatan yang memotong bibir meterai. Pemeriksaan visual harus disokong oleh ukuran yang sesuai apabila aplikasi adalah kritikal atau kerosakan permukaan sukar untuk dinilai.
Periksa lubang kelenjar, pandu permukaan dan kedap alur untuk mengesan burr, haus, calar dan herotan. Panduan mengawal kedudukan rod; jika ia haus, meterai mungkin dipaksa untuk menampung pergerakan yang tidak direka bentuk untuk diserap.
Untuk kebocoran dalaman atau pegangan yang tidak stabil, periksa tiub, pengedap omboh dan permukaan haus. Cari pemarkahan, jalur sentuhan luar biasa dan kerosakan tertumpu pada satu sisi. Tanda-tanda ini mungkin menunjukkan masalah penjajaran atau pemuatan, tetapi kesimpulannya harus berdasarkan pemasangan lengkap.
| Bukti | Arah yang mungkin untuk penyiasatan |
|---|---|
| Satu keratan tajam di laluan pemasangan | Burr, benang, alur kunci atau alat pemasangan yang tidak betul |
| Kerosakan di sekeliling lilitan pengedap penuh | Keadaan muat, tekanan, kelegaan, bahan atau operasi |
| Band memakai sebelah muka | Pemandu haus, penjajaran, pesongan rod atau sentuhan tidak sekata |
| Jejak zarah berhampiran bibir | Prestasi pengelap, kebersihan bendalir atau pencemaran pemasangan |
| Bahan keras atau retak | Keserasian suhu, penuaan, penyimpanan atau cecair |
| Kegagalan berulang pada kedudukan strok yang sama | Kecacatan permukaan batang atau tiub di lokasi tetap |
Ini adalah arahan penyiasatan, bukan diagnosis automatik. Corak pengedap harus dibandingkan dengan lukisan silinder, data bendalir dan sejarah operasi.
Pengedap gantian boleh gagal lebih awal apabila punca asal kekal di dalam mesin. Contoh biasa termasuk:
- Memasang pengedap pada benang atau alur kunci yang tidak dilindungi
- Meninggalkan duri di alur atau kelenjar
- Menggunakan semula panduan atau pengelap yang rosak
- Mengabaikan rod yang bertanda atau berkarat
- Memilih pengedap tanpa memeriksa keserasian bendalir dan suhu
- Memasang meterai dalam orientasi yang salah
- Membenarkan kotoran masuk ke dalam silinder terbuka semasa pemasangan
- Mengembalikan silinder kepada susunan pelekap yang tidak sejajar
Pembaikan harus menangani pengedap yang rosak dan permukaan atau keadaan pemasangan yang bertindak di atasnya.
Pembaikan kedap sahaja mungkin munasabah apabila permukaan mengawan, alur, panduan dan tiub berada dalam keadaan yang diperlukan dan kegagalan boleh dikesan kepada isu pemasangan yang boleh diganti.
Semakan silinder yang lebih luas adalah lebih sesuai apabila rod dijaringkan secara mendalam, panduan telah haus, kelenjar rosak, tiub menunjukkan kehausan yang tidak normal, kebocoran dalaman berterusan atau kegagalan yang sama kembali selepas pemasangan yang betul.
Keputusan harus berdasarkan pemeriksaan dan kos masa berhenti berulang, bukan sahaja pada harga kit pengedap.
Untuk analisis penggantian atau kegagalan, sediakan:
- Lukisan silinder atau ukuran dimensi yang jelas
- Gerbang, diameter rod dan lejang
- Dimensi pemasangan dan maklumat port
- Gambar silinder lengkap dan bahagian yang rosak
- Kedudukan meterai dan orientasi
- Jenis cecair dan julat suhu operasi
- Maklumat tekanan dan kitaran apabila tersedia
- Penerangan tentang masa kebocoran berlaku
- Sejarah penggantian meterai sebelumnya
- Keadaan rod, panduan, kelenjar dan tiub
Bukti yang jelas membantu memisahkan permintaan penggantian dimensi daripada semakan punca punca.
Pengedap hidraulik yang gagal ialah rekod hubungan antara pengedap, permukaan mengawannya dan persekitaran operasi. Pelihara bahagian, labelkan orientasinya, periksa rod dan pandu, sahkan keadaan bendalir dan suhu, dan asingkan bukti yang boleh dilihat daripada andaian.
Untuk penggantian OEM atau semakan teknikal, sediakan dimensi silinder bersama gambar dan sejarah kegagalan. Penyelesaian yang boleh dipercayai bermula dengan memahami mengapa meterai itu gagal, bukan hanya memasang satu lagi.
