Apabila asilinder hidraulikgagal mencapai kelajuan kitaran yang direka bentuk atau berjalan panas terik selepas tiga puluh minit operasi, jurutera sering menyalahkan pam hidraulik atau injap kawalan arah. Walau bagaimanapun, di bengkel, punca utama selalunya jauh lebih mudah: port silinder dan paip bersambung sangat kecil untuk kadar aliran yang diperlukan.
Cecair yang dipaksa melalui orifis pelabuhan terhad berkelakuan seperti air yang dihembus melalui hos taman yang tersepit. Halaju melambung tinggi, aliran laminar runtuh menjadi pergolakan yang ganas, dan penurunan tekanan besar-besaran berlaku merentasi kerongkong pelabuhan. Sekatan ini menukar kuasa kuda hidraulik yang berharga terus kepada haba yang merosakkan, memperlahankan strok lanjutan yang pantas, malah boleh mencetuskan peronggaan setempat atau letupan kedap tekanan belakang semasa penarikan balik graviti berkelajuan tinggi.
Mendapatkan saiz port anda dengan betul bukan hanya tentang memadankan apa-apa paip benang yang berlaku di dalam buaian alat. Ia memerlukan mengimbangi halaju bendalir merentasi setiap talian operasi untuk memastikan penghantaran kuasa yang senyap, cekap tenaga dan bebas kebocoran.
Halaju bendalir menentukan sama ada minyak mengalir dengan lancar dalam aliran selari (aliran laminar) atau berpusing dengan kuat dengan rintangan geseran tinggi (aliran gelora). Pembina peralatan industri dan mudah alih mengikut garis panduan halaju yang ketat merentasi cawangan litar yang berbeza:
| Cawangan Litar / Jenis Talian | Halaju Disyorkan (m/s) | Halaju Disyorkan (ft/s) |
|---|---|---|
| Talian Sedutan Pam | 0.5 hingga 1.2 m/s | 2.0 hingga 4.0 kaki/s |
| Talian Kembali (Tekanan Rendah) | 1.5 hingga 2.5 m/s | 5.0 hingga 8.0 kaki/s |
| Garis Tekanan Berterusan | 3.0 hingga 5.0 m/s | 10.0 hingga 16.0 kaki/s |
| Talian Aliran Tinggi Selang-seli | Sehingga 6.0 m/s | Sehingga 20.0 kaki/s (Tugas pendek) |
| Tekak Pelabuhan Silinder | 3.5 hingga 5.5 m/s | 12.0 hingga 18.0 kaki/s |
Dalamsilinder dwi-tindakan satu rod, minyak yang keluar dari hujung penutup semasa aliran penarikan balik didarab dengan nisbah kawasan (selalunya 1.5:1 hingga 2:1). Jika pam menghantar 30 GPM ke dalam rongga rod, **45 hingga 60 GPM melonjak keluar dari port cap-end. Jika port penutup bersaiz hanya untuk kadar bekalan 30 GPM, halaju talian balik boleh melebihi 25 kaki/s, mewujudkan tekanan belakang besar yang melawan strok penarikan balik dan memanaskan keseluruhan sistem.
Gunakan carta rujukan pantas berikut untuk memilih saiz port silinder minimum yang disyorkan berdasarkan aliran puncak serta-merta yang memasuki atau keluar dari port:
| Kadar Aliran (GPM) | Kadar Aliran (L/min) | SAE Straight ThreadO-Ring Boss (ORB) | Bebibir 4-Bolt SAE(Kod 61 / Kod 62) |
|---|---|---|---|
| 1 hingga 5 GPM | 4 hingga 19 L/min | SAE #4 (7/16-20) | Tidak Berkenaan |
| 5 hingga 12 GPM | 19 hingga 45 L/min | SAE #6 (9/16-18) | Tidak Berkenaan |
| 12 hingga 22 GPM | 45 hingga 83 L/min | SAE #8 (3/4-16) | Bebibir 1/2" Kod 61 |
| 22 hingga 38 GPM | 83 hingga 144 L/min | SAE #10 (7/8-14) | Bebibir 3/4" Kod 61 |
| 38 hingga 55 GPM | 144 hingga 208 L/min | SAE #12 (1-1/16-12) | Bebibir 1" Kod 61 |
| 55 hingga 90 GPM | 208 hingga 340 L/min | SAE #16 (1-5/16-12) | 1-1/4" Kod 61/62 |
| 90 hingga 150 GPM | 340 hingga 568 L/min | SAE #20 (1-5/8-12) | 1-1/2" Kod 61/62 |
| 150+ GPM | 568+ L/min | Blok Manifold Tersuai | 2" hingga 3" Kod 62 |

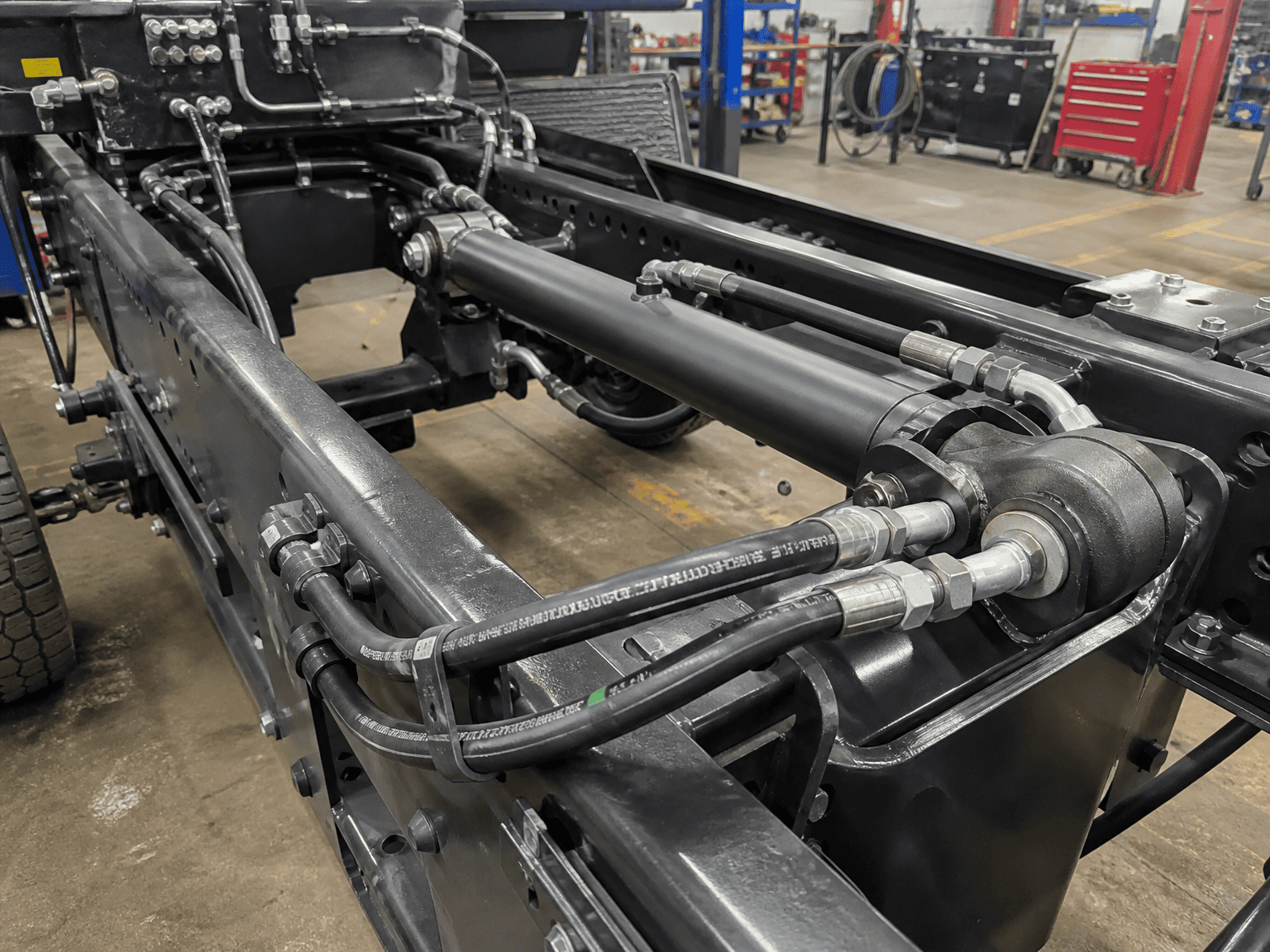

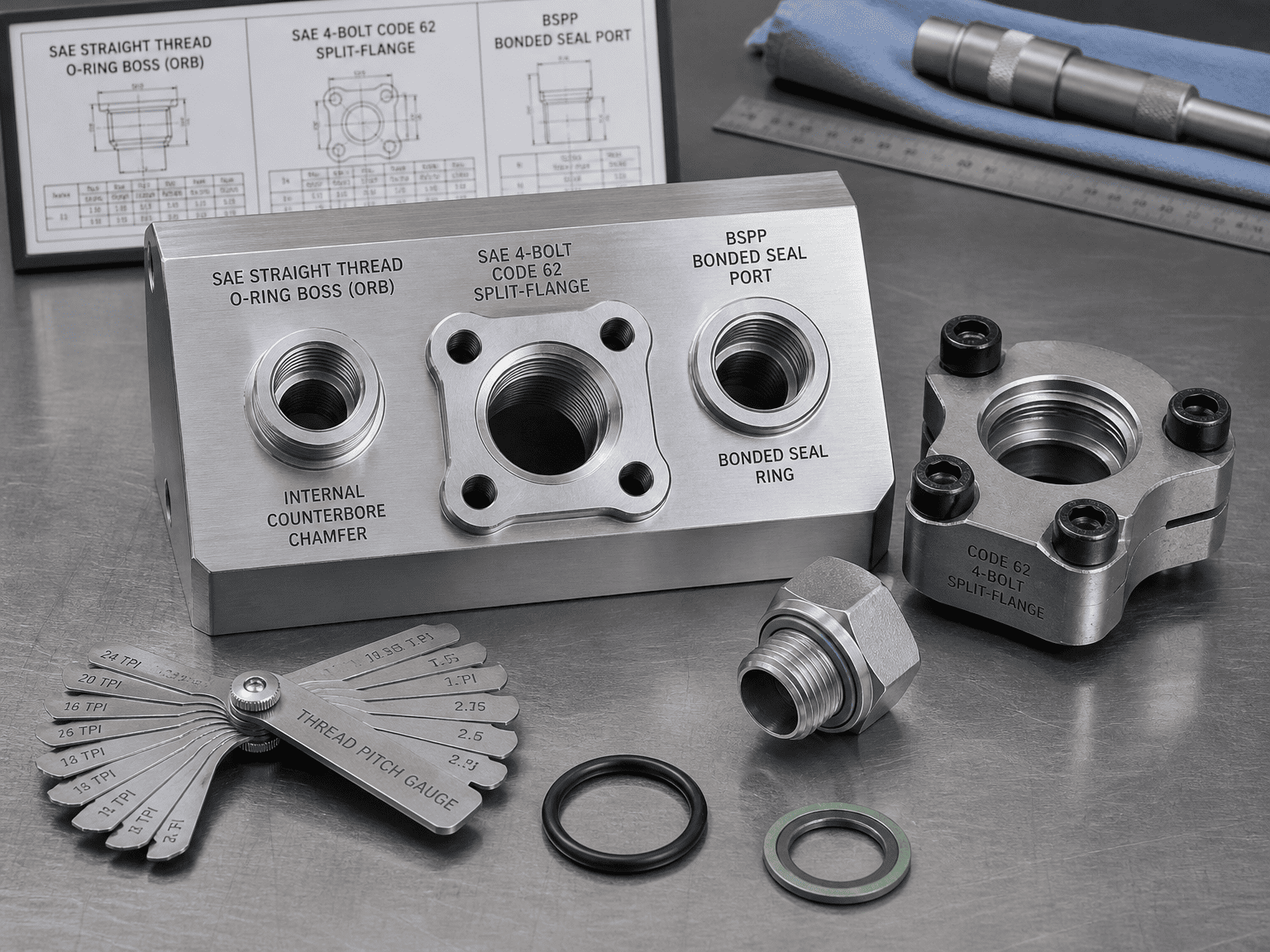

[SAE ORB (Bos O-Ring)] ===> Pengedap elastomerik jejari sifar kebocoran; disukai sehingga 5,000 psi
[ Bebibir 4-Bolt SAE] ===> Tahan kejutan & getaran berat; terbaik untuk > 1" port aliran tinggi
[BSPP (G-Thread)] ===> Cincin meterai terikat muka rata; standard ISO global di luar N. Amerika
[ NPTF (Paip Tirus)] ===> Ikatan logam ke logam; terdedah kepada retak tekanan dan kebocoran tekanan tinggi
Cara ia mengelak: Benang selari UN/UNF lurus memberikan daya pengapit mekanikal, manakala cincin O elastomerik diletakkan di dalam chamfer lubang balas bermesin dalaman.
Mengapa OEM memilihnya: Ia menghapuskan risiko retakan yang terlalu ketat, membolehkan orientasi siku laras 90 darjah dengan kacang kunci, dan dengan pasti menahan tekanan sehingga 5,000 psi (345 bar) tanpa menangis.
Cara ia mengelak: Bebibir terbelah atau bebibir tawanan yang berat mengapit kepala bebibir rata yang mengandungi cincin O muka terus padasilinder hidraulikbadan dengan empat bolt gred 8 tegangan tinggi.
Aplikasi terbaik: Penting untuk saiz port 1 inci dan lebih besar pada jengkaut perlombongan berat, pembatas sekerap dengan tona besar dan kren mudah alih. Ia tahan berdenyut talian mekanikal yang kuat dan membenarkan sambungan talian padat tanpa gangguan hayunan sepana.
Cara ia mengelak: Benang selari dengan gelang pengedap terikat elastomerik (pencuci Dowty) atau cincin O yang dikekalkan pada permukaan rata bermuka tompok.
Aplikasi terbaik: Standard antarabangsa yang dominan untuk peralatan komersil Eropah, Asia dan eksport, menawarkan pengedap sifar kebocoran yang boleh dipercayai bersamaan dengan SAE ORB.
Mod kegagalan: Benang paip tirus bergantung pada ubah bentuk logam di sepanjang rusuk benang. Di bawah pengembangan terma, lonjakan tekanan dan getaran, ubat bius paip hilang, menyebabkan kebocoran. Kelengkapan tirus yang mengetatkan berlebihan menyekat bos pelabuhan ke luar, kerap membelah penutup hujung silinder yang dikimpal.
Walaupun saiz benang port anda sepadan dengan carta alir, kelemahan geometri dalaman masih boleh mendikit silinder anda:
Pengesyoran halaju dan saiz pelabuhan dalam panduan ini mewakili amalan terbaik kejuruteraan standard industri. Untuk aplikasi yang melibatkan kitaran servo frekuensi tinggi, cecair glikol air atau kitaran tugas yang teruk, rujuk pakar kejuruteraan HCIC untuk dinamik bendalir pengiraan penuh (CFD) dan pengoptimuman manifold.
