bilasilinder hidraulikgagal, juruteknik lapangan secara naluriah melihat ke dalam tong—memeriksa pengedap omboh, krom rod dan gelang pengelap. Namun, dalam jentera mudah alih tugas berat seperti jengkaut, penyodok perlombongan, pembungkus sampah, dan pemuat roda artikulasi, sehingga 40% daripada penggantian silinder tidak berjadual disebabkan oleh kegagalan mekanikal yang teruk pada titik pangsi pelekap: mata rod, clevis asas atau lubang pin trunnion.
Pin pivot yang beku, berdengung atau bujur mengunci sendi artikulasi, mendorong momen lentur sisi yang teruk merentasi rod omboh, dan mempercepatkan kebocoran kelenjar kepala. Panduan kejuruteraan ini memperincikan mekanik akar kehausan mata pin, diagnostik forensik untuk membezakan pedih daripada kakisan yang membimbangkan, dan penanda aras metalurgi untuk memilih sesendal tugas berat dan pin aloi yang dikeraskan.
| Mod Kegagalan | Punca Fizikal | Tandatangan Visual / Boleh Didengar |
|---|---|---|

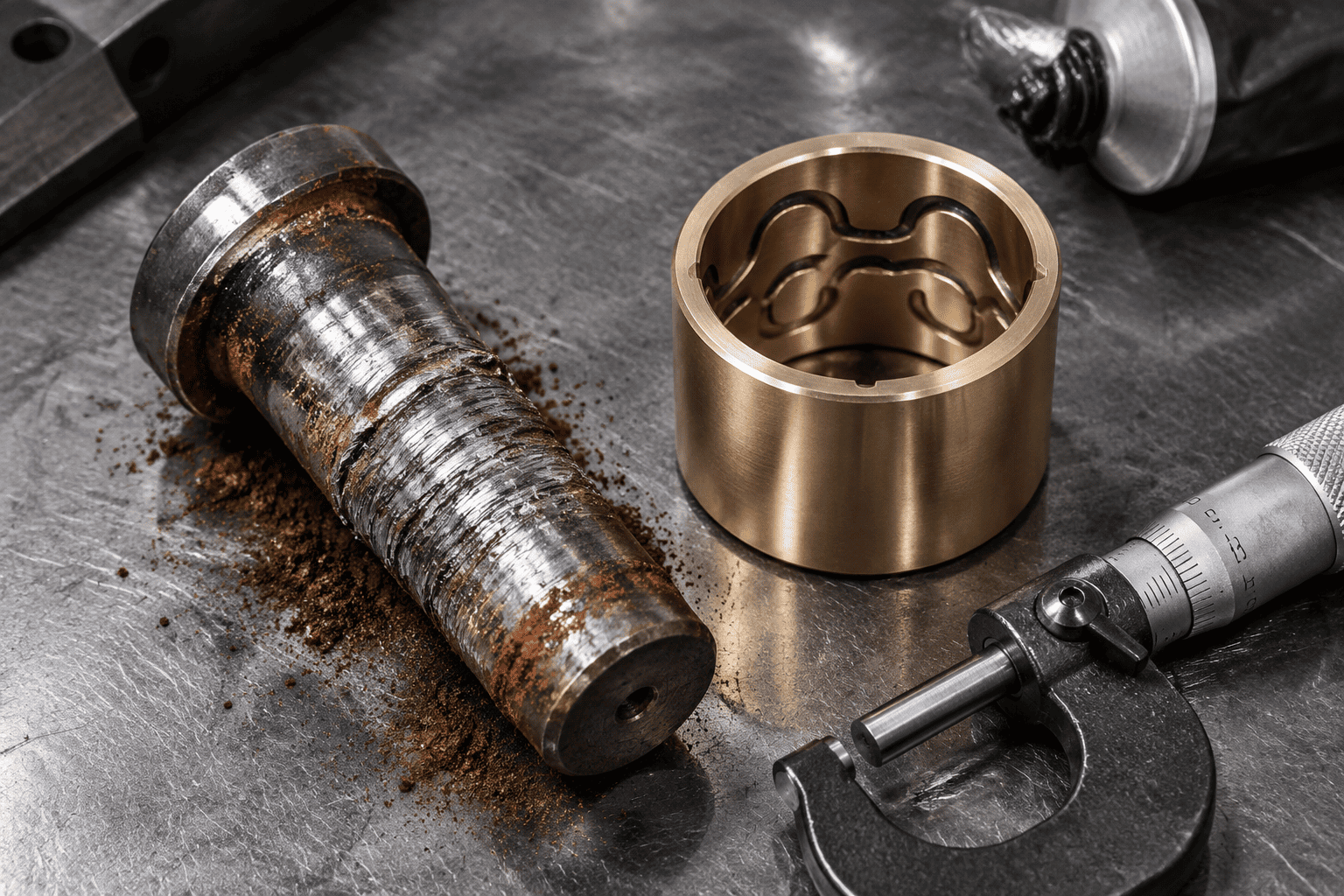

| Galling Pelekat | Kimpalan mikro logam-ke-logam daripada kehilangan pelinciran sempadan di bawah tekanan sentuhan yang melampau | Gouges longitudinal dalam pada pin; jeritan bernada tinggi semasa artikulasi; pin yang dirampas |
| Hakisan Keresahan | Ayunan mikro (<100 um) memecahkan filem oksida pelindung di bawah getaran berat | Serbuk halus berwarna coklat kemerah-merahan (koko) atau enap cemar hitam yang keluar dari mata pin; flat kenalan berlubang |
| Ovalisasi Gerek (Pemanjangan Mata) | Puncak beban kejutan berdenyut melebihi kekuatan hasil keluli induk sepanjang berjuta-juta kitaran | Diameter lubang mata terbentang daripada bulat sebanyak >0.5 mm; clunking mekanikal yang berlebihan pada pembalikan |
Apabila baldi jengkautsilinder hidraulikmenembusi tanah liat atau batu yang padat, tekanan sentuhan merentasi pin dan sesendal dengan mudah melebihi 80 hingga 100 MPa (11,600 hingga 14,500 psi). Jika filem gris pelinciran rosak, asperities permukaan mikroskopik pin keluli dan batang keluli menyentuh secara langsung. Geseran serta-merta menjana haba setempat melebihi 800°C, menyebabkan kimpalan mikro terbentuk dan mengoyakkan ketulan logam induk. Dalam beberapa jam, pin merampas pepejal di dalam clevis.
Dalam peralatan bergetar frekuensi tinggi seperti pengepala jalan dan tukul hidraulik, pin pangsi mengalami pergerakan mikro sudut kecil (kurang daripada 50 mikron) di bawah beban berterusan. Penggosokan mikro ini mengelap gris, menghancurkan zarah keluli mikroskopik. Apabila zarah keluli yang baru dicukur ini teroksida dalam udara, ia membentuk oksida besi keras (Fe₂O₃), menghasilkan rouge penggilap merah yang melelas yang mengisar mata pin menjadi terlalu besar.
Dalam mata rod tempa satu keping dan plat asas yang dikimpal, penukul arah berterusan menyebabkan lubang pin bulat menghasilkan secara kekal menjadi elips memanjang. Setelah kelegaan melebihi 0.8 mm (0.030"), beban hentakan dinamik menguatkan secara eksponen, akhirnya memulakan retakan keletihan gelung pada sudut kepekatan tekanan pukul 3 dan 9 pada mata.

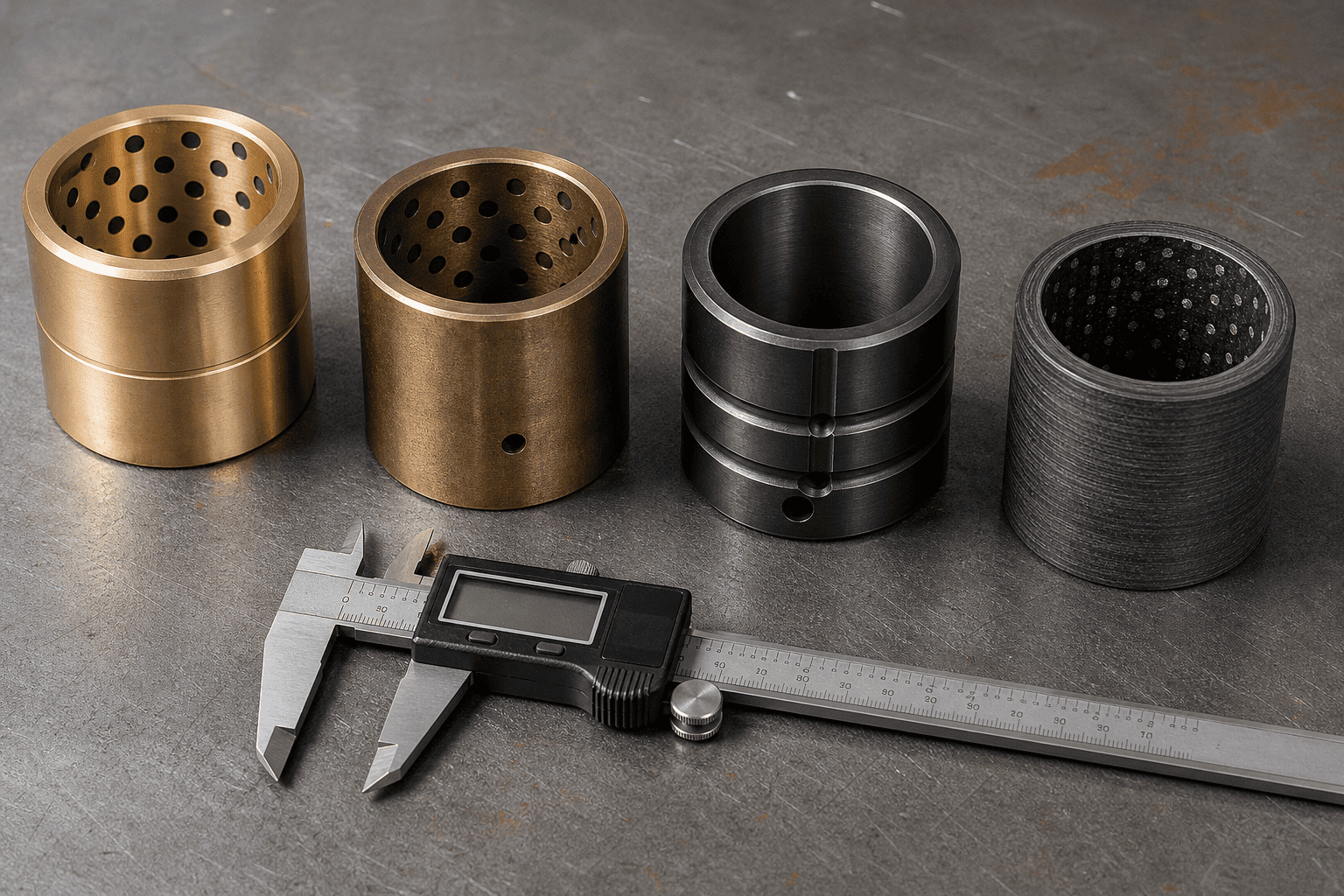

Memilih seni bina sesendal yang betul ialah perbezaan antara 1,000 jam dan 10,000 jam hayat pivot tanpa masalah:
| Gred Bahan Sesendal | Beban Dinamik Maks | Keperluan Pelinciran | Adegan Operasi Terbaik |
|---|---|---|---|
| Gangsa Plumbum Tinggi (SAE 660 / C93200) | 35 – 45 MPa (Sederhana) | Pelinciran Harian Diperlukan | Industri ringan & pertanian am |
| Gangsa Mangan (Tegangan Tinggi C86300) | 70 – 90 MPa (Tugas Berat) | Pelinciran Berkala Diperlukan | Rangkaian baldi pemindahan tanah & perlombongan yang teruk |
| Keluli Dikeraskan Kes (8620 Carburized 60HRC) | 120 – 150 MPa (Kejutan Melampau) | Melincirkan + Moly Tekanan Tinggi | Tolak pembungkus, rahang ricih, penghancur berat |
| Komposit Luka Gentian PTFE (Duralon) | 100 – 140 MPa (Sifar Gris) | Pelincir Sendiri 100% BEBAS GIRS | Pivot bawah laut, gred makanan & tidak boleh diakses |
Jangan sekali-kali memasang pin keluli karbon 1045 komersial yang tidak dikeraskan dalam clevis silinder yang berat. Standard 1045 mempunyai kekerasan permukaan hanya 18 hingga 22 HRC; ia akan berubah bentuk dan hempedu dalam beberapa minggu terhadap gangsa mangan atau sesendal keluli yang mengeras.
Bahan Teras Asas: 4140 Chrome-Molibdenum atau 8620 Nickel-Chromium Aloi Steel, dipadamkan dan dibaja untuk keliatan teras (28–32 HRC) untuk menyerap hentakan lentur yang melampau tanpa mengetuk.
Pengerasan Sarung Permukaan: Pengerasan aruhan atau sarung dalam yang dikarburkan kepada 58 hingga 62 HRC hingga kedalaman minimum 1.5 mm (0.060").
Kemasan Permukaan: Dikisar ketepatan dan digilap hingga Ra ≤ 0.2 μm (8 mikro-inci). . Dalam persekitaran marin yang menghakis, garam jalan nyah ais atau baja kimia, nyatakan penyaduran krom keras 25 mikron atau lapisan atas nitriding cecair QPQ di atas bekas yang dikeraskan.
