Jika anda menjalankan jentera mudah alih—sama ada treler tempat pembuangan sampah, pemuat pertanian, ledakan udara atau pemadat sisa—anda mungkin pernah melihat perkara ini berlaku:
Silinder serba baharu dipasang. Tekanan operasi berada dalam penarafan pam. Minyak hidraulik bersih. Namun, dalam beberapa ratus kitaran, pengelap rod dikunyah, sesendal kelenjar dijaringkan pada satu sisi, dan cecair hidraulik menitis melepasi pengedap rod utama.
Naluri pertama selalunya menyalahkan pengeluar meterai atau menganggap penyaduran krom buruk. Tetapi apabila anda merobohkan silinder, tanda tanda hampir selalu sama: haus berat pada satu sisi sesendal kelenjar rod, ditambah dengan haus bertentangan pada gelang haus omboh.
Itu bukan lonjakan tekanan atau kecacatan pengedap. Iaitu beban sisi—dan pada lejang penuh, ia adalah pembunuh nombor satu silinder hidraulik.
Silinder hidraulik direka bentuk untuk memberikan tolakan dan tarikan linear di sepanjang paksi tengahnya. Ia bukan rasuk sokongan struktur. Walau bagaimanapun, dalam jentera dunia sebenar, perubahan geometri, lenturan casis, salah jajaran pin dan beban tidak sekata sentiasa memperkenalkan daya sisi.
Inilah realiti mekanikal:
1. Span Galas Mengecut pada Sambungan Penuh: Apabila rod silinder ditarik balik sepenuhnya, jarak antara galas omboh dan sesendal kelenjar hadapan berada pada tahap maksimum. Silinder mempunyai sokongan dalaman yang kuat.
2. Pengganda Leverage: Apabila silinder melejang ke sambungan penuh, omboh bergerak lebih dekat dan lebih dekat ke kelenjar hadapan. Jarak dalaman antara dua galas sokongan (jalur galas) menjadi sangat pendek, manakala lengan momen luaran (rod lanjutan) menjadi sangat panjang.
3. Tekanan Sentuhan Teruk: Walaupun daya sisian 200-lb yang sederhana pada mata rod mencipta momen lentur yang besar. Dengan rentang galas yang pendek, daya tindak balas dalaman antara rod dan sesendal kelenjar boleh melonjak menjadi beribu-ribu paun setiap inci persegi, menghancurkan filem minyak pelinciran dan pedih.
Tiub henti ialah sarung keluli atau aluminium dalaman yang diletakkan di atas rod omboh di dalam tong silinder, di antara omboh dan kepala kelenjar hadapan.
Ia secara fizikal menghalang omboh daripada bergerak ke hadapan ke kepala hadapan pada lejang penuh.
Dengan memberhentikan omboh beberapa inci sebelum ia mencapai kelenjar, tiub henti mengunci dalam rentang galas minimum.
Tanpa tiub henti: Silinder lejang 60 inci pada sambungan penuh mungkin meninggalkan hanya 3 hingga 4 inci di antara galas omboh dan kelenjar.
Dengan tiub henti 6 inci: Rentang galas minimum pada lanjutan penuh meningkat kepada 9 atau 10 inci, mengurangkan tegasan sentuhan dalaman dan congkak rod lebih daripada separuh.
Dalam hidraulik industri dan mudah alih standard (mengikut garis panduan kejuruteraan NFPA dan ISO), tiub henti amat disyorkan apabila lejang berkesan melebihi 40 inci (lebih kurang 1,000 mm), atau apabila silinder beroperasi secara mendatar dengan lekap clevis atau pin.
Garis Panduan Saiz Asas:
1. Di bawah 40 inci lejang: Jangka galas standard biasanya mencukupi untuk kitaran tugas sederhana, dengan syarat penjajaran adalah benar.
2. Lebih 40 inci pukulan: Tambah 1 inci tiub henti untuk setiap 10 inci pukulan melebihi 40 inci
Jika anda mereka bentuk mesin baharu atau menyelesaikan masalah kegagalan medan, gunakan senarai semak 4 langkah ini:
Lekap kaki tegar atau lekap bebibir tidak boleh bertolak ansur dengan sebarang salah jajaran sudut. Jika rangka mesin anda melentur semasa operasi (cth., badan tempat pembuangan berpusing di bawah beban kerikil yang tidak sekata), tukar kepada pelekap galas sfera atau celah pusing. Galas sfera membenarkan penjajaran diri 3° hingga 5°, menghalang rod daripada mengikat dalam kelenjar.
Batang langsing melencong di bawah mampatan lajur sebelum ia melengkung sepenuhnya. Jika pesongan melebihi 0.002" hingga 0.005" setiap kaki lejang, ia akan memesongkan bibir pengedap. Menaikkan satu diameter rod standard (cth., daripada 1.50" kepada 1.75" atau 2.00") secara mendadak meningkatkan modulus bahagian dan rintangan kepada lenturan.

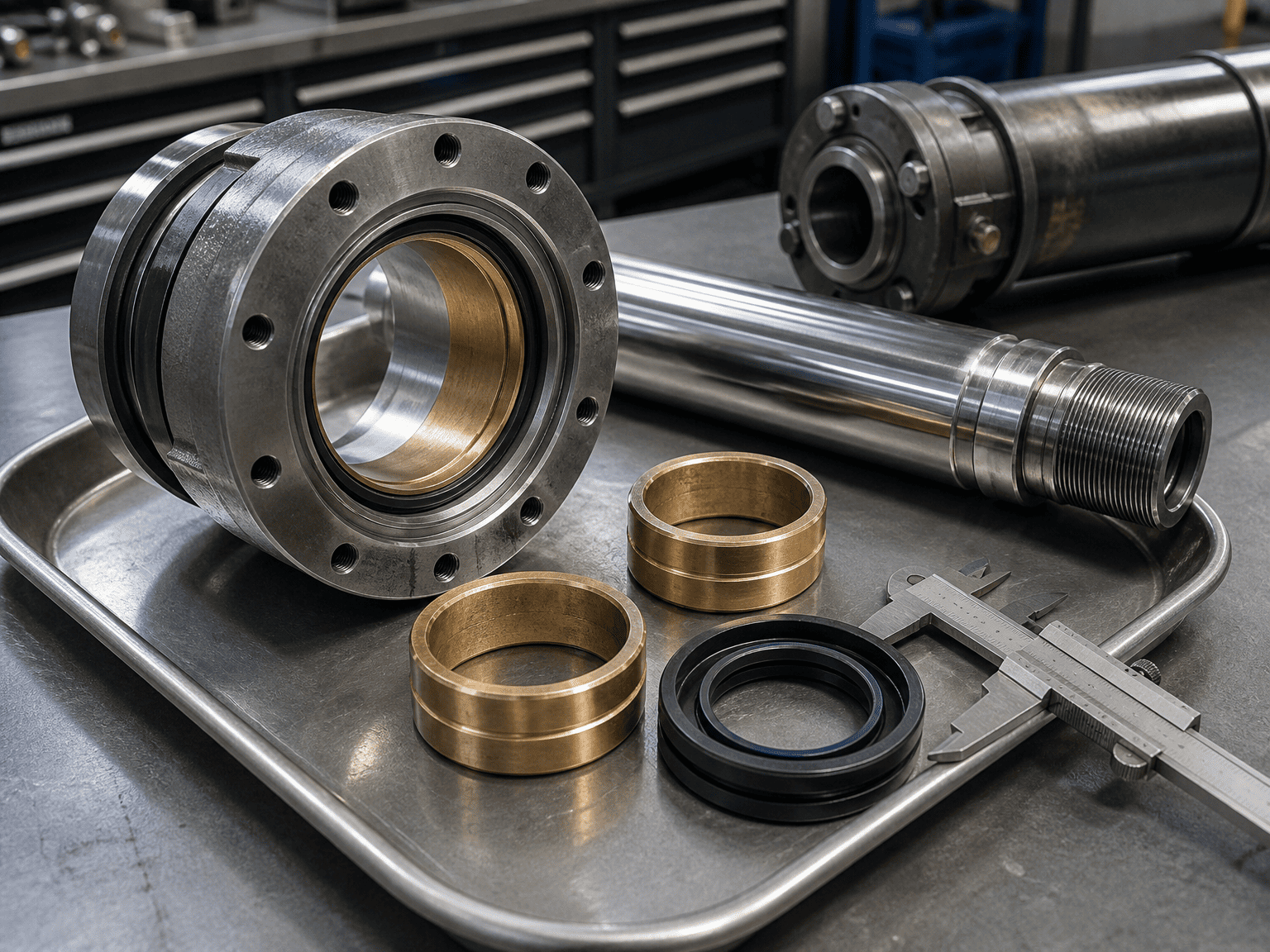

Sentuhan logam-ke-logam standard membawa kepada pedih serta-merta apabila beban sisi menolak melepasi filem minyak. Gelang haus komposit gred tinggi (seperti nilon berisi kaca, resin fenolik atau gangsa fosfor) menyerap hentaman sisi dan membenamkan zarah mikro tanpa mencungkil rod krom.

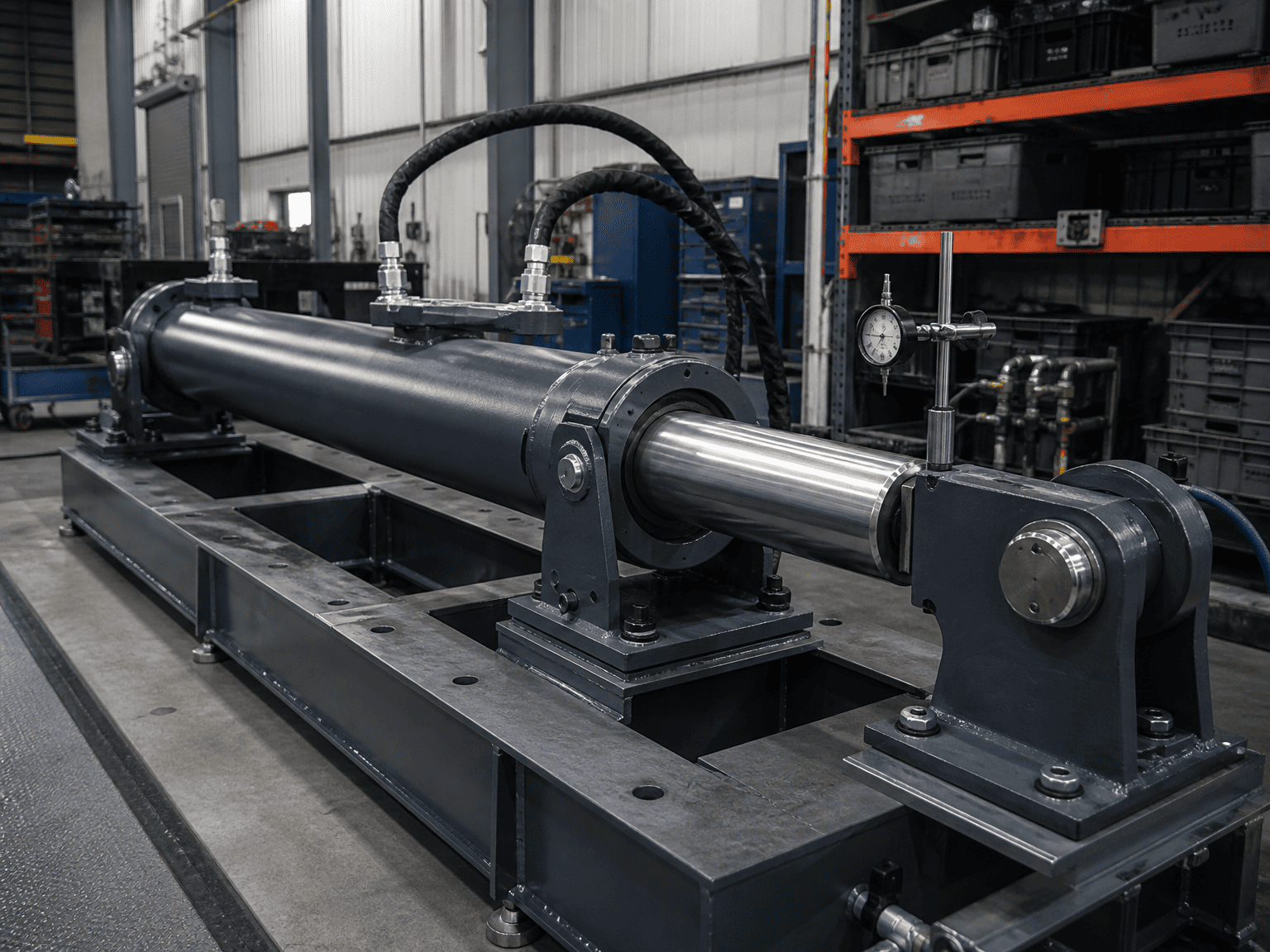

Semasa pemasangan mesin awal, sahkan bahawa kedua-dua pin pelekap adalah selari. Pengimbangan sudut 1 milimeter merentasi rentang pin 4 kaki boleh menjana ratusan paun pramuat sisi berterusan walaupun sebelum silinder mengangkat sebarang muatan.
Apabila meminta reka bentuk silinder hidraulik tersuai atau semakan penggantian untuk aplikasi beban sisi tinggi, memberikan butiran penting ini akan mempercepatkan pengesahan kejuruteraan:
Persekitaran Operasi & Kitaran Tugas: Tekanan kerja maksimum (PSI/bar), kekerapan kitaran, beban tolak/tarik.
Jenis Pemasangan & Pusat Pin: Dimensi pin-ke-pin yang ditarik balik dan dilanjutkan, diameter pin, dan sama ada galas sfera diperlukan. Daya Lateral atau Sudut yang dikenali
Penyelewengan: Jangkaan pesongan bingkai, beban angin atau titik engsel mengimbangi. Simptom Kegagalan Semasa: Jika menggantikan silinder sedia ada, kongsi foto rod omboh yang haus, sesendal kelenjar dan bibir kedap.
