A silinder hidraulikboleh membangunkan pergerakan yang tidak stabil, pemuatan tidak sekata atau kerosakan pengedap berulang walaupun litar hidraulik kelihatan normal. Puncanya mungkin pada perkakasan pelekap: pin haus, lubang clevis yang diperbesarkan, sesendal longgar atau pemasangan yang tidak lagi dijajarkan melalui arka kerja penuh.
Panduan ini menerangkan cara pasukan penyelenggaraan dan pembeli OEM boleh memeriksa mata pelekap silinder sebelum memesan kit pembaikan atau silinder gantian. Fokusnya ialah sambungan mekanikal antara silinder dan mesin, bukan tekanan hidraulik umum atau diagnosis aliran.

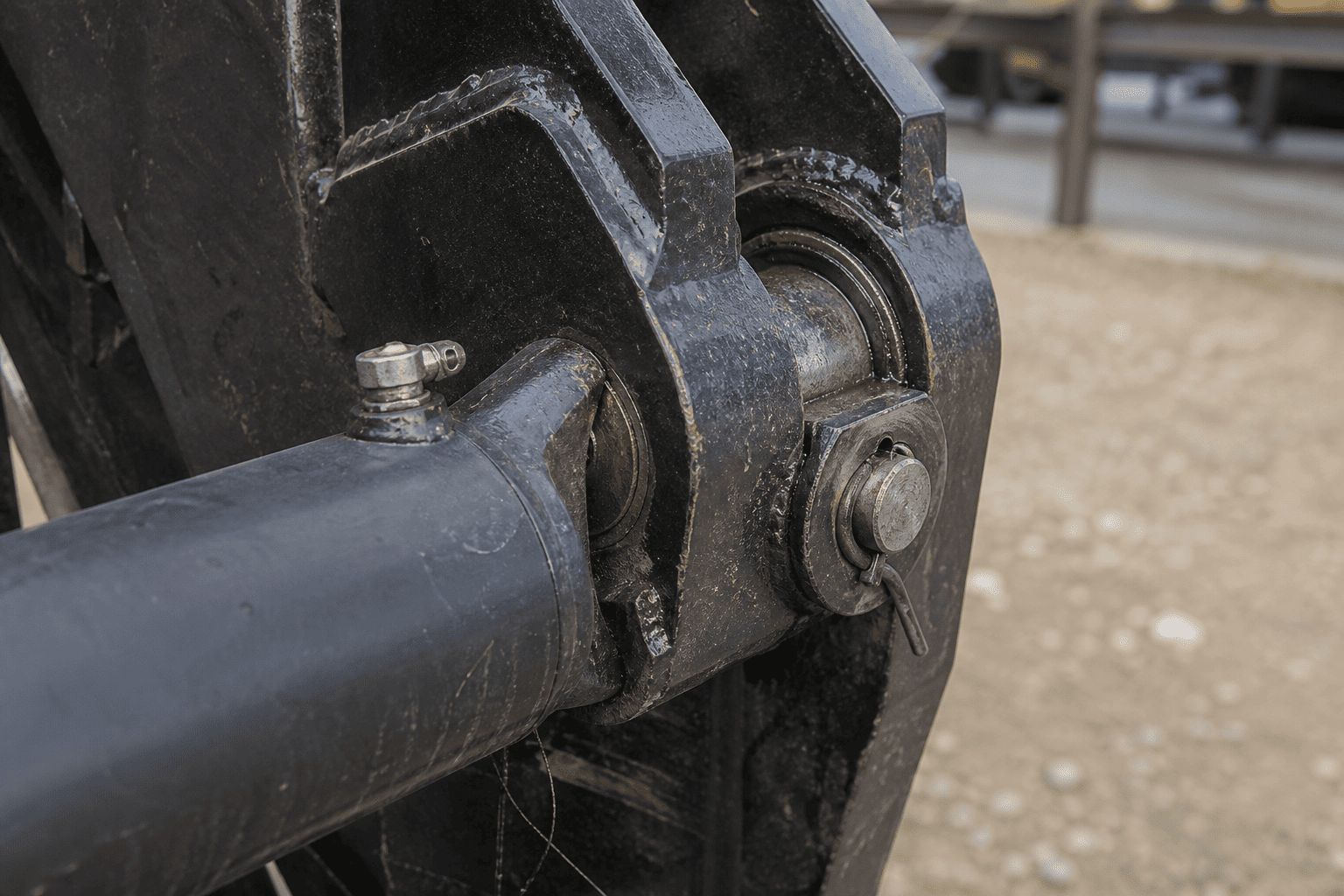

Silinder tidak berfungsi secara berasingan. Rod dan tongnya disambungkan ke mesin melalui pin, clevises, lugs, trunnion, brackets atau ciri pelekap lain. Bahagian ini memindahkan daya kerja sambil membenarkan silinder bergerak melalui arka yang direka bentuknya.
Apabila sambungan haus, silinder mungkin tidak lagi berada pada garis tengah yang dimaksudkan. Mesin kemudiannya boleh meletakkan pergerakan dan sentuhan tambahan pada rod, kelenjar, pemandu, tiub atau pendakap pelekap. Pengedap baru atau silinder baru mungkin tidak menyelesaikan masalah jika sambungan sisi mesin yang haus kekal dalam perkhidmatan.
Panduan keselamatan silinder Parker menyatakan bahawa rod dan komponen mesin mengawannya harus diperiksa untuk penjajaran yang betul dalam kedua-dua kedudukan yang dipanjangkan dan ditarik balik. Ia juga mengesyorkan agar silinder yang dipasang clevis berputar pada kedua-dua hujung dengan garis tengah pin selari dan silinder diperiksa melalui arka kerjanya untuk gangguan. Ini adalah prinsip pemasangan dan keselamatan; had akhir mesti datang dari silinder dan pengeluar mesin.

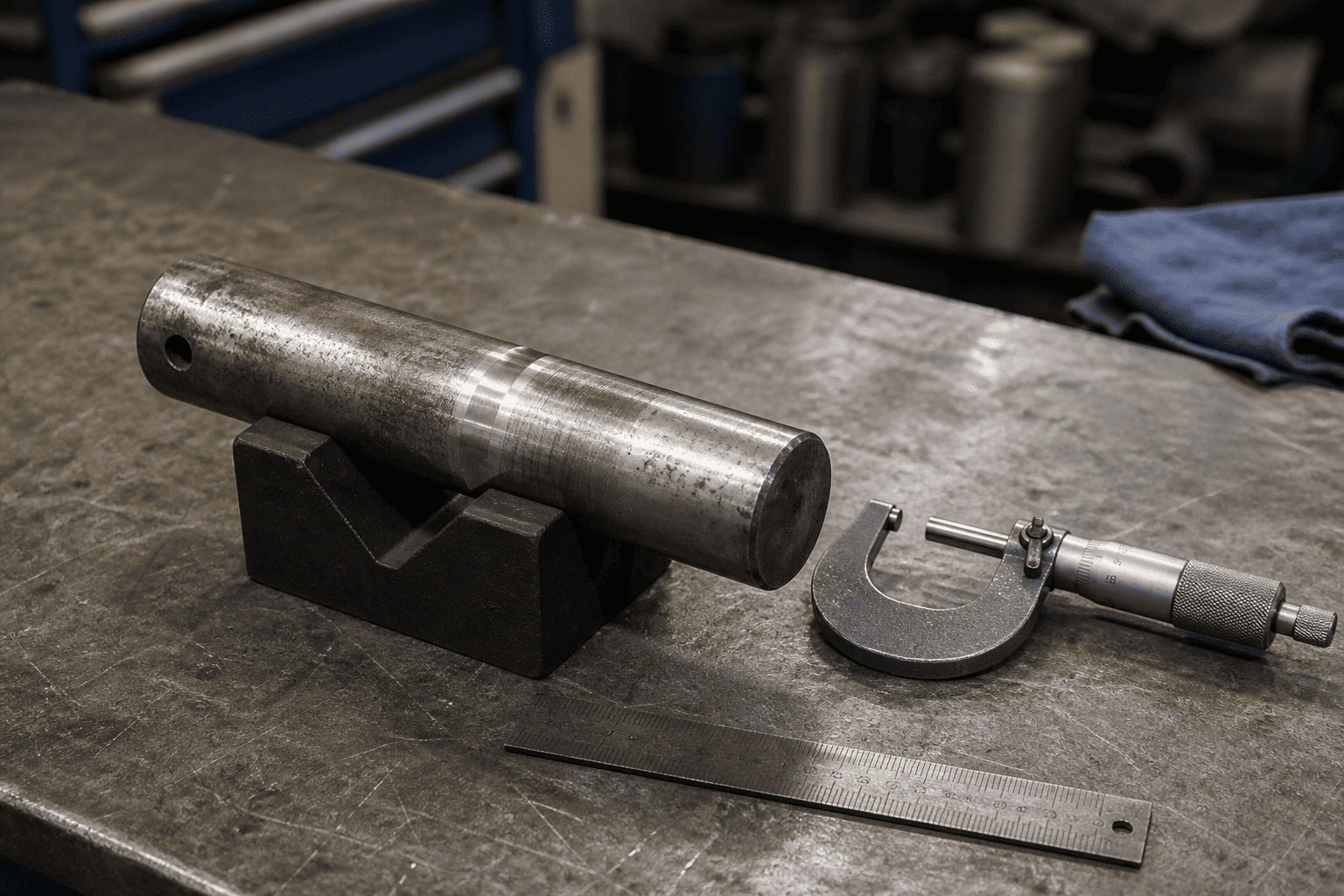

Periksa pin untuk pemarkahan, alur, kakisan, bintik rata dan jalur haus yang tertumpu pada satu sisi. Pin yang tidak lagi mempunyai permukaan galas yang bulat dan stabil boleh membenarkan mata silinder bergerak sebelum ahli mesin bertindak balas.
Jangan menilai pin hanya dengan sama ada ia masih boleh dikeluarkan. Pin mungkin kekal di tempatnya sementara permukaan kerjanya, ciri penahan atau muat dengan sesendal sudah rosak.
Sesendal boleh haus secara dalaman, longgar dalam perumahannya atau rosak semasa pemasangan. Periksa pergerakan antara sesendal dan mata silinder atau kurungan, bukan sahaja pergerakan antara pin dan sesendal.
Jika sesendal adalah jenis bebas penyelenggaraan, ikut arahan pemasangan pengeluar peralatan. Jangan tambah gris atau ubah rawatan permukaan melainkan reka bentuk yang ditentukan membenarkannya.
Mata silinder atau clevis boleh menjadi besar, tirus atau bujur selepas pergerakan berpanjangan dengan pin longgar. Ini sering dipanggil lubang berbentuk telur. Menggantikan hanya pin boleh mengurangkan mainan yang boleh dilihat buat sementara waktu sambil membiarkan laluan beban tidak sejajar.
Ukur lubang dalam lebih daripada satu arah dan di lebih daripada satu lokasi. Bentuk bulat visual tidak cukup bukti untuk keputusan pembaikan kritikal.
Pencuci yang hilang, penahan longgar, cincin snap rosak, plat penjaga yang haus atau pendakap yang herot boleh membenarkan pin berjalan ke sisi. Periksa susunan pengekalan penuh dan keadaan muka kurungan yang mengawal kedudukan sisi.
Silinder gantian tidak boleh dipasang ke dalam pendakap yang tidak boleh memegang pin dalam kedudukan yang direka bentuk.
Urutan berikut ialah panduan perancangan lapangan. Prosedur penguncian, penyekatan dan tenaga tersimpan pembina mesin diutamakan.
Asingkan tenaga hidraulik, selamatkan struktur yang dibangkitkan atau digantung dengan sokongan mekanikal yang sesuai, dan mengelakkan pergerakan yang tidak dijangka. Silinder hidraulik tidak boleh dianggap sebagai satu-satunya sokongan untuk beban terangkat semasa pemeriksaan.
Sebelum pembongkaran, perhatikan apabila masalah muncul:
Gejala ini membantu memisahkan masalah pemasangan daripada masalah kawalan hidraulik semata-mata, walaupun ia tidak menggantikan ukuran.
Cari penahan tersesar, jalur sesentuh yang digilap, tanda gelisah, habuk karat, kimpalan retak, pergerakan pendakap dan pin yang tidak lagi berpusat. Tandakan kedudukan relatif pin, mesin basuh dan kurungan jika pergerakan disyaki.
Jangan gunakan jari untuk memeriksa titik cubitan atau letakkan tangan di antara mata silinder dan clevis.
Selepas mesin diikat, keluarkan pin mengikut prosedur peralatan. Bersihkan permukaan pin, sesendal, mata silinder dan pendakap dengan kaedah yang serasi dengan bahan komponen dan peraturan tapak.
Simpan bahagian yang dikeluarkan bersama-sama dan kenal pasti lokasi asalnya. Pin dari satu hujung silinder tidak boleh dicampur dengan pin dari kedudukan lain sebelum rekod pemeriksaan lengkap.

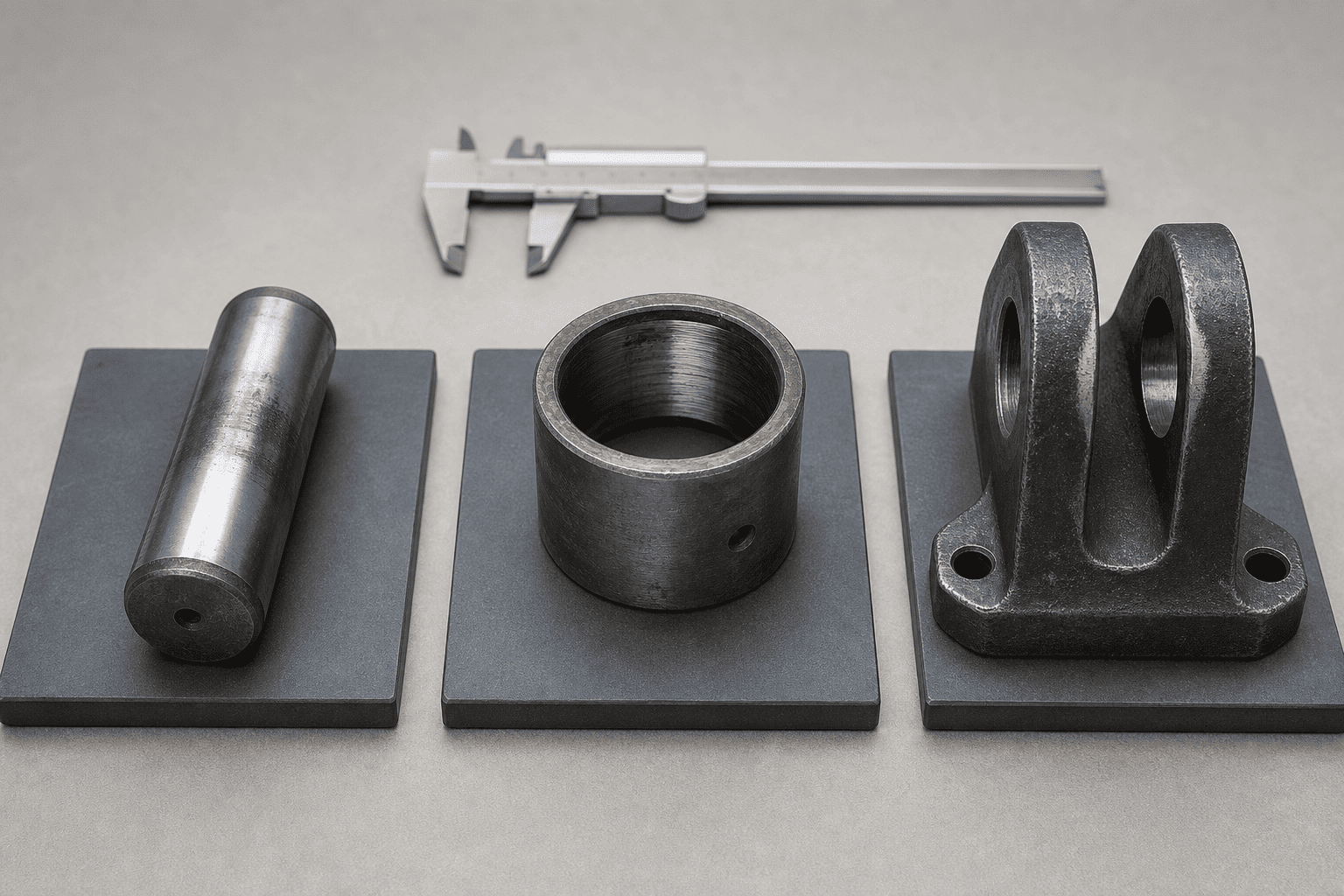

Catatkan diameter pin nominal, diameter pin sebenar pada beberapa titik, diameter dalam sesendal, diameter luar sesendal jika berkaitan, dan keadaan mata silinder dan lubang clevis.
Semak juga:
Jangan cipta had pakai universal. Gunakan lukisan peralatan, spesifikasi pengeluar silinder atau piawaian pembaikan yang diluluskan untuk keputusan terima/tolak muktamad.
Semak semula geometri mesin pada kedudukan yang ditarik balik dan dilanjutkan, atau pada kedudukan akhir sebenar yang dibenarkan oleh prosedur penyelenggaraan selamat. Silinder tidak boleh dipaksa ke kedudukannya dengan menarik, mengungkit atau menekannya.

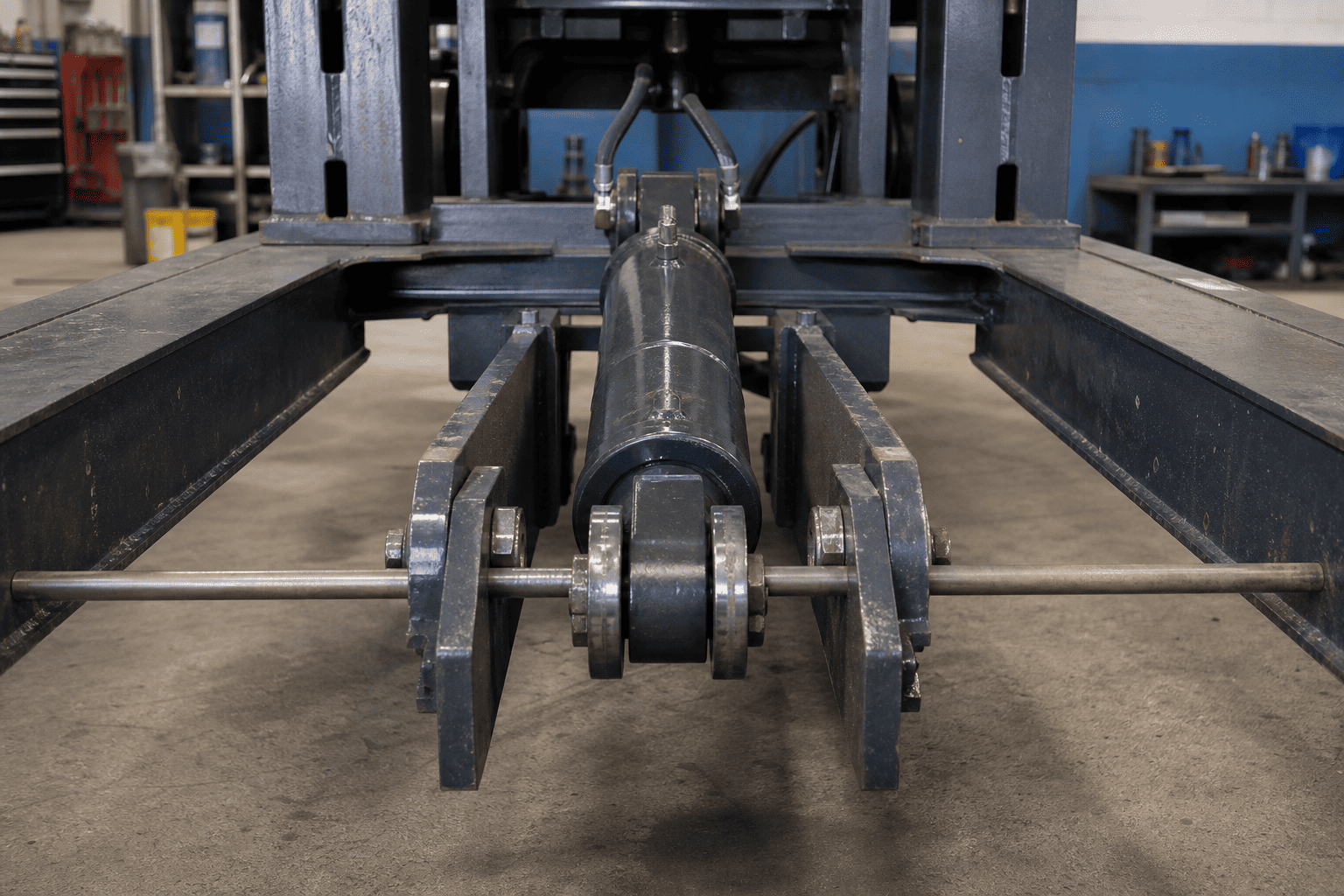

Sahkan bahawa dua garis tengah pin pelekap kekal selari di mana reka bentuk pelekap memerlukan pivoting selari. Periksa sama ada bersentuhan dengan pendakap, pelindung, hos, anggota rangka dan bahagian bergerak lain.
| # | Pemerhatian | Kemungkinan Punca / Petunjuk |
|---|---|---|
| 1 | Pin mempunyai jalur yang digilap pada satu sisi | Sentuhan tidak sekata, perubahan penjajaran atau pergerakan kurungan |
| 2 | Pin lebih kecil di zon kerja | Kehausan pin, pengekalan yang tidak mencukupi atau pergerakan di bawah beban |
| 3 | Bushing berputar di dalam perumahannya | Longgar muat, perumahan rosak atau pemasangan yang salah |
| 4 | Lubang Clevis berbentuk bujur atau tirus | Operasi berterusan dengan pelepasan atau pin longgar |
| 5 | Terdapat habuk karat atau serpihan logam halus | Keresahan, kakisan, perlindungan yang tidak mencukupi atau pergerakan relatif |
| 6 | Penahan dibengkokkan atau berulang kali longgar | Pin walk, pergerakan kurungan atau susunan pengekalan yang salah |
| 7 | Panduan rod atau kelenjar menunjukkan haus sebelah | Periksa penjajaran mesin dan geometri pelekap sebelum menggantikan pengedap |
| 8 | Haus kelihatan hanya berhampiran satu hujung strok | Geometri kedudukan akhir, gangguan atau mengubah laluan beban |
Pemerhatian ini adalah titik permulaan untuk pemeriksaan, bukan diagnosis automatik. Pin yang haus boleh menjadi kesan daripada masalah penjajaran yang lebih besar dan bukannya punca asal.
Pembaikan pin sahaja mungkin sesuai apabila pin haus tetapi sesendal, mata, clevis, pendakap dan sistem pengekalan kekal dalam had dimensi yang diluluskan. Pin baharu mesti sepadan dengan diameter, panjang, bahan dan susunan pengekalan yang betul.
Penggantian sesendal memerlukan kesesuaian, orientasi dan kaedah pemasangan yang betul. Sahkan sama ada sesendal gantian dilincirkan, kering atau direka bentuk untuk keadaan permukaan tertentu. Menekan sesendal ke dalam perumahan yang rosak atau tidak sejajar boleh menghasilkan semula masalah asal.
Mata silinder bujur atau lubang clevis mungkin memerlukan kaedah pembaikan yang diluluskan seperti pemesinan, lengan pembaikan atau penggantian komponen yang terjejas. Jangan mengimpal, mengorek atau mengubah suai ciri pemasangan galas tanpa kelulusan kejuruteraan dan prosedur pembaikan yang didokumenkan.
Jika mata silinder, clevis, trunnion atau blok pelekap retak, cacat kekal atau di luar had dimensi yang diluluskan, silinder gantian atau pembaikan kejuruteraan mungkin diperlukan. Penggantian mesti dipadankan dengan geometri mesin, bukan hanya dipilih dengan gerek atau lejang.
Siasatan haus pemasangan adalah lebih mudah untuk disemak apabila ia termasuk data pemasangan sebenar. Hantar:
Untuk silinder pin-ke-pin, dimensi pusat pin tertutup dan dilanjutkan adalah sangat penting. Penggantian yang sepadan dengan sambungan hidraulik tetapi menukar geometri pelekap boleh mencipta masalah gangguan atau penjajaran baharu.
Sebelum mengembalikan mesin kepada operasi biasa:
1. Sahkan bahawa pin dan sesendal adalah bahagian yang ditentukan untuk pelekap.
2. Sahkan bahawa pin telah terpasang sepenuhnya dan dikekalkan dengan betul.
3. Periksa sama ada silinder berputar tanpa mengikat pada kedua-dua hujungnya.
4. Sahkan bahawa rod dan anggota mesin kekal sejajar melalui lejang yang dibenarkan.
5. Periksa penghalaan hos dan kelegaan port semasa pergerakan.
6. Kendalikan mesin pada risiko rendah dan kelajuan rendah mengikut prosedur peralatan.
7. Berhenti jika silinder terikat, pendakap beralih, pin berjalan atau rod bersentuhan dengan bahagian yang berdekatan.
8. Catatkan ukuran akhir dan bahagian pembaikan untuk penyelenggaraan masa hadapan.
Panduan keselamatan Parker juga menekankan bahawa penjajaran yang tidak betul boleh mengakibatkan kehausan kelenjar rod dan silinder yang berlebihan. Inilah sebabnya mengapa pemeriksaan pemasangan perlu diselesaikan selepas pembaikan, bukan sahaja sebelum bahagian lama dikeluarkan.
Pemeriksaan pelekap terkawal boleh membantu mengelakkan beberapa kegagalan berulang yang mahal:
Objektifnya bukan untuk menggantikan setiap bahagian yang haus secara automatik. Ia adalah untuk mengenal pasti laluan beban sebenar dan memulihkan geometri pelekap yang direka bentuk untuk diikuti oleh silinder.
HCIC boleh menyemak penggantian dan keperluan silinder hidraulik tersuai daripada data pemasangan sebenar: dimensi pelekap, susunan pin, lejang, maklumat gerudi dan rod, konfigurasi port, aplikasi dan lukisan yang tersedia. Untuk mata pelekap yang haus, sertakan foto dan ukuran kurungan sisi mesin supaya semakan sebut harga meliputi kesesuaian serta sambungan hidraulik.
Silinder hidraulikpin pelekap dan haus sesendal ialah masalah pemasangan mekanikal yang boleh menjadi masalah kebolehpercayaan hidraulik. Periksa pin, sesendal, mata silinder, clevis, perkakasan pengekalan dan arka berfungsi penuh bersama-sama. Rekod ukuran sebelum memesan bahagian, dan jangan gunakan silinder baharu untuk mengimbangi struktur mesin yang rosak atau tidak sejajar.
Jika anda memerlukan penggantian OEM atau silinder hidraulik pin-ke-pin tersuai, hantarkan HCIC dimensi silinder lama, jarak pusat pin tertutup dan lanjutan, ukuran pin dan clevis, maklumat port, foto dan butiran aplikasi. Pakej data yang lengkap memberikan pasukan kejuruteraan asas yang lebih baik untuk mengesahkan kesesuaian sebelum pengeluaran.
