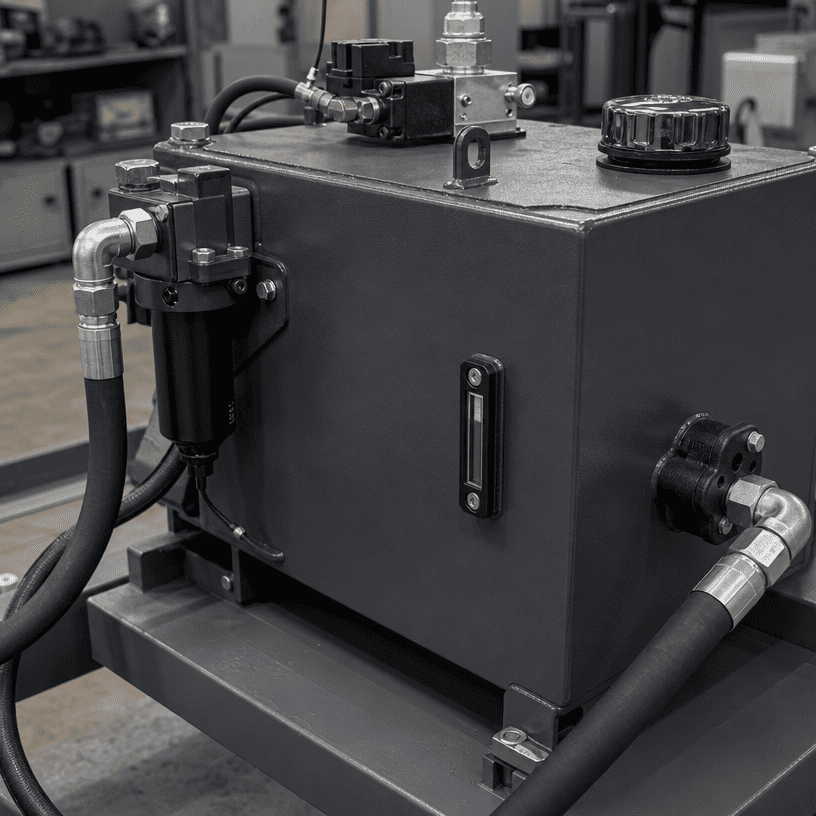

A unit kuasa hidrauliktakungan bukan sekadar bekas minyak. Ia menyokong penyimpanan bendalir, pengurusan aliran balik, pelepasan udara, pemindahan haba, kawalan pencemaran dan akses perkhidmatan. Jika tangki dipilih hanya dengan dimensi luarnya atau volum nominal yang mudah, unit kuasa mungkin sukar untuk dikomisyenkan dan lebih sukar untuk diselenggara.
Panduan ini memberi jurutera OEM dan pembeli peralatan cara praktikal untuk menyemak keperluan takungan sebelum meminta sebut harga unit kuasa hidraulik. Ia tidak menggalakkan nisbah tangki-ke-pam sejagat. Reka bentuk yang betul bergantung pada litar, kitaran tugas, bendalir, ruang pemasangan dan persekitaran operasi.
Takungan hendaklah ditakrifkan selepas litar hidraulik telah difahami. Mulakan dengan penggerak, injap, susunan pam, urutan operasi dan aliran pulangan yang dijangkakan. Litar yang menggerakkan silinder secara berselang-seli mempunyai keperluan takungan yang berbeza daripada sistem yang berjalan secara berterusan atau menggunakan beberapa penggerak sekaligus.
Kumpul maklumat berikut sebelum memilih tangki:
Maklumat ini bertukar "Berapa liter yang kita perlukan?" menjadi soalan kejuruteraan yang lebih berguna: bagaimanakah takungan mesti berkelakuan semasa kitaran operasi penuh?
Dimensi luar tangki atau kelantangan papan nama tidak menceritakan keseluruhannya. Sebahagian daripada isipadu tangki mungkin diperlukan untuk pengembangan, penenang aliran balik, liputan sedutan dan tahap operasi yang selamat. Oleh itu, volum operasi yang boleh digunakan adalah berbeza daripada jumlah volum geometri.
Semakan reka bentuk harus menentukan:
- Paras minyak biasa
- Tahap minimum untuk sedutan pam yang boleh dipercayai
- Tahap pengisian maksimum
- Ruang untuk pengembangan haba
- Isipadu bebas untuk pelepasan udara dan aliran balik
- Akses longkang dan pembersihan
Pam tidak boleh keluar dari paras yang membenarkan udara memasuki saluran sedutan. Pada masa yang sama, takungan tidak boleh diisi terlalu tinggi sehingga pengembangan atau pergolakan kembali menimbulkan masalah sekunder. Tahap akhir mesti ditetapkan untuk keadaan bendalir dan mesin sebenar.
Minyak yang dikembalikan boleh memasuki takungan dengan halaju, haba dan udara terperangkap. Jika port pemulangan terlalu dekat dengan alur keluar sedutan, pam mungkin menerima bendalir yang kurang diair sebelum tangki mempunyai masa untuk memisahkan udara dan menenangkan aliran.
Susun atur bunyi mempertimbangkan:
Tujuannya bukan semata-mata untuk menjadikan tangki lebih besar. Ia adalah untuk mencipta laluan terkawal dari kembali ke sedutan supaya bendalir boleh membebaskan udara yang terperangkap dan mengendap sebelum ia digunakan semula oleh pam.
Penyedutan pam patut disemak reka bentuknya sendiri. Talian sedutan hendaklah pendek dan terus di mana pemasangan membenarkan, dengan diameter yang sesuai dan susun atur yang mengelakkan sekatan yang tidak perlu. Perubahan mendadak dalam arah, kedudukan salur masuk yang lemah atau sambungan bersaiz kecil boleh menimbulkan masalah walaupun jumlah tangki nominal kelihatan mencukupi.
Semak hubungan antara:
- Lokasi salur masuk pam
- Paras minyak minimum
- Diameter dan panjang garis sedutan
- Susunan penapis masuk, jika digunakan
- Akses perkhidmatan di sekitar pam
- Longkang tangki dan kedudukan pembersihan
Jangan pilih susunan sedutan hanya kerana ia sesuai dengan kepungan. Keperluan salur masuk pengeluar pam dan keadaan litar lengkap mesti diperiksa bersama.
Takungan boleh membantu memindahkan haba ke persekitaran sekeliling, tetapi ia bukan penyejuk yang mencukupi secara automatik. Penjanaan haba bergantung pada kehilangan tekanan, aliran, masa kitaran, tingkah laku injap, pemuatan motor dan persekitaran pemasangan.
Untuk semakan OEM, rekod apabila sistem menghasilkan haba dan tempat unit kuasa akan dipasang. Kepungan padat berhampiran sumber haba mungkin memerlukan penyelesaian haba yang berbeza daripada unit pengudaraan yang dipasang di udara terbuka.
Urutan yang betul ialah:
1. Kenal pasti tugas operasi.
2. Anggarkan di mana kuasa hilang.
3. Semak permukaan tangki dan pergerakan udara.
4. Tentukan sama ada penyejukan tambahan diperlukan.
5. Sahkan keputusan semasa operasi perwakilan.
Elakkan menambah isipadu tangki yang lebih sejuk atau bertambah tanpa memahami sumber haba sebenar. Takungan adalah salah satu bahagian reka bentuk terma, bukan pengganti kecekapan litar.
Reka bentuk takungan sepatutnya menyukarkan kotoran dan air masuk dan memudahkan kakitangan penyelenggaraan membuang pencemaran. Pernafasan pengisi, penutup akses, titik longkang dan susunan penapisan kembali semuanya menjejaskan kebersihan bendalir.
Soalan reka bentuk yang berguna termasuk:
- Adakah bukaan pengisi dilindungi daripada persekitaran sekeliling?
- Bolehkah pernafasan diservis tanpa membongkar unit kuasa?
- Adakah longkang terletak di titik praktikal yang paling rendah?
- Bolehkah tangki dikosongkan tanpa menimbulkan bahaya tumpahan?
- Adakah penapis kembali boleh diakses untuk pemeriksaan?
- Bolehkah bahagian dalam tangki dibersihkan apabila diperlukan?
Jawapannya harus kelihatan dalam lukisan susun atur. Kepungan luaran yang kelihatan bersih tidak membuktikan bahawa laluan penyelenggaraan dalaman adalah praktikal.

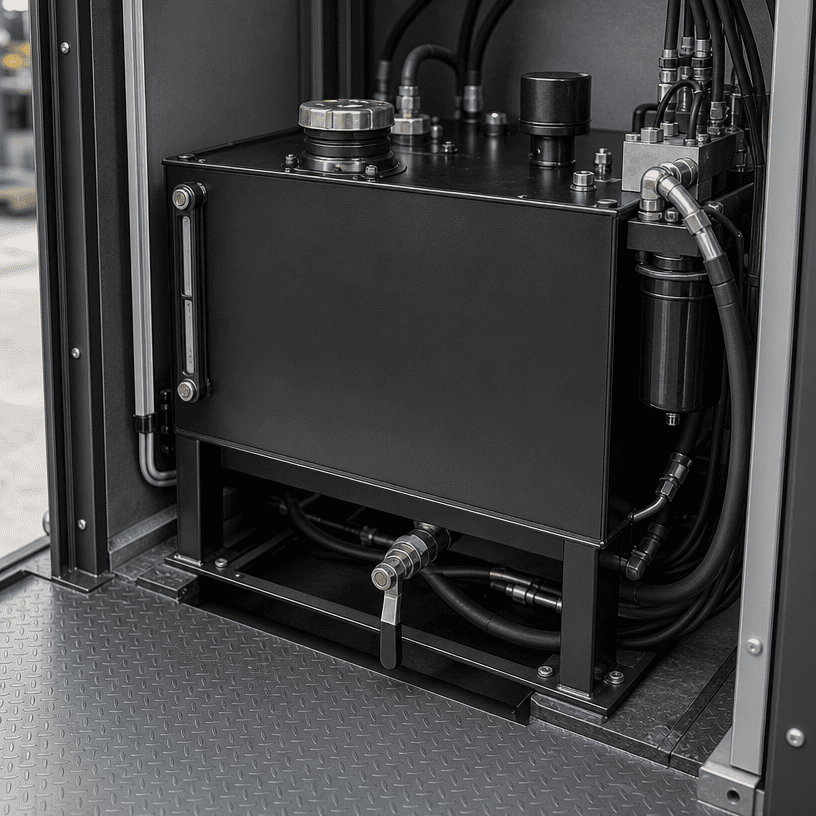

Takungan sering gagal pada peringkat penyepaduan dan bukannya peringkat pengiraan. Tangki mungkin sesuai dengan jejak nominal tetapi bercanggah dengan motor, manifold, kepungan elektrik, rangka treler, pengawal atau titik angkat.
Sebelum meluluskan reka bentuk, semak:
Reka letak tiga dimensi atau lukisan pemasangan berdimensi boleh mendedahkan konflik lebih awal daripada senarai bahagian. Takungan mesti boleh diservis selepas unit kuasa dipasang, bukan sahaja boleh dibina di atas meja kerja.
Pakej sebut harga yang berguna biasanya termasuk:
Jika beberapa nilai tidak diketahui, tandakannya sebagai item terbuka dan bukannya mengisinya dengan andaian. Semakan kejuruteraan yang telus adalah lebih pantas daripada mereka bentuk semula tangki selepas pengeluaran dimulakan.
Aliran pam penting, tetapi ia tidak menggambarkan corak pemulangan lengkap, kitaran tugas atau volum penggerak.
Tangki memerlukan tahap minimum dan maksimum yang ditentukan, ruang pengembangan dan keadaan sedutan terkawal.
Ini boleh memendekkan laluan bendalir dan mengurangkan peluang untuk pelepasan udara dan menenangkan aliran.
Pengisi, pernafasan, penapis atau longkang yang tidak dapat dicapai dengan selamat akhirnya akan meningkatkan masa penyelenggaraan.
Imbangan haba bergantung pada keseluruhan litar hidraulik dan persekitaran pemasangan.
Kepungan, pam, manifold, hos dan bahagian elektrik perlu diperiksa sebagai satu sistem.
Saiz takungan unit kuasa hidraulik yang baik ialah susun atur dan latihan kitaran pengendalian, bukan tekaan volum. Jurutera mesti menyemak tahap minyak boleh guna, pemisahan aliran balik, sedutan pam, keseimbangan haba, kawalan pencemaran dan akses penyelenggaraan bersama-sama.
Untuk projek HPU tersuai, hantarkan maklumat litar dan antara muka mesin kepada HCIC sebelum dimensi takungan dimuktamadkan. Itu memberikan pasukan reka bentuk asas yang lebih baik untuk memilih tangki, pam, manifold, penapisan dan susunan kawalan sebagai satu unit bersepadu.
HCIC mereka bentuk dan mengeluarkan silinder hidraulik, unit kuasa hidraulik dan sistem hidraulik yang berkaitan untuk aplikasi kenderaan, industri dan kejuruteraan. Sumber unit kuasa rasmi HCIC menunjukkan kedua-dua maklumat katalog standard dan sokongan HPU tersuai.
