Pengukuhan tekanan dalamsilinder hidraulikialah isu reka bentuk litar yang boleh kekal tidak kelihatan semasa operasi biasa dan hanya muncul apabila ruang tersumbat, injap ditutup, suhu minyak berubah atau beban memaksa pergerakan ke arah yang tidak dijangka.
Punca asas ialah kawasan yang tidak sama rata pada kedua-dua belah omboh satu rod. Apabila minyak terperangkap pada satu bahagian dan bahagian lain bertekanan atau dipaksa untuk bergerak, omboh boleh bertindak sebagai penguat hidraulik. Tekanan yang terhasil dalam ruang tersumbat mungkin lebih tinggi daripada tekanan yang dibekalkan oleh pam.
Penguncian terma adalah risiko yang berkaitan. Jika minyak terperangkap di antara injap tertutup dan suhu silinder meningkat, bendalir mengembang dalam isipadu yang hampir tetap. Peningkatan tekanan mungkin bertindak pada pengedap, kelengkapan, injap, tiub dan komponen silinder walaupun pam tidak berfungsi.
Bagi pembeli OEM, persoalan utama bukan sahaja "Apakah tekanan kerja silinder?" Ia juga "Apakah tekanan yang boleh dilihat oleh silinder apabila litar disekat, dipanaskan, diturunkan, dihentikan atau didorong ke belakang?"
Sebuah konvensionalsilinder hidraulik rod tunggalmempunyai kawasan omboh penuh pada bahagian penutup dan kawasan anulus yang lebih kecil pada bahagian rod. Rod menduduki sebahagian daripada kawasan omboh pada bahagian rod.
Jika bahagian penutup bertekanan manakala isipadu bahagian rod tidak dapat dilepaskan, daya yang dihantar melalui omboh bertindak pada kawasan sisi rod yang lebih kecil. Hubungan laluan pertama ialah:
Hubungan ini adalah alat pemeriksaan kejuruteraan. Ia menganggap keadaan statik yang dipermudahkan dan tidak menggantikan analisis litar lengkap. Tekanan sebenar bergantung pada kebocoran, kandungan udara terperangkap, kebolehmampatan bendalir, pematuhan struktur, kelakuan pengedap, tindak balas injap, geseran, suhu dan arah pergerakan.
Nisbah kawasan adalah sebab silinder boleh mengalami tekanan sisi rod yang melebihi tekanan pam. Silinder tidak mencipta tenaga daripada tiada; ia menukar daya dan anjakan melalui geometri omboh manakala isipadu yang disekat mengalami tekanan yang berbeza.
Andaikan, hanya untuk menggambarkan hubungan kawasan, bahawa:
- Luas omboh bahagian penutup ialah 10 in²
- Luas anulus sisi batang ialah 7 in²
- Tekanan bahagian penutup ialah 2,100 psi
- Ruang sisi rod tidak dapat dilepaskan
Anggaran intensifikasi yang dipermudahkan ialah:
Ini bukan penilaian produk, keputusan ujian atau kelulusan reka bentuk. Ia adalah contoh pengiraan yang menunjukkan mengapa silinder yang dinilai untuk tekanan pam mungkin masih memerlukan semakan kebuk bertentangan dan susunan injap.
Jika kawasan sisi rod jauh lebih kecil daripada kawasan sisi penutup, nisbah tekanan teori menjadi lebih teruk. Mesin sebenar mungkin melegakan atau mengehadkan tekanan melalui kebocoran, injap pelega atau pergerakan struktur, tetapi laluan tersebut mesti direka bentuk dan disahkan dengan sengaja.
Keadaan klasik ialah tekanan yang dikenakan pada hujung penutup manakala hujung rod disekat oleh injap arah tertutup, injap penahan beban, injap sehala kendalian pandu atau laluan bendalir beku.
Risiko meningkat apabila silinder ditolak ke arah penarikan balik oleh beban atau oleh tekanan hujung penutup masuk. Minyak bahagian batang tidak mempunyai tempat untuk pergi, jadi tekanan boleh meningkat dengan cepat.
Injap penahan beban digunakan untuk mengelakkan pergerakan yang tidak terkawal. Ia adalah komponen keselamatan yang penting, tetapi litar masih mesti menyediakan laluan terkawal untuk minyak yang terperangkap semasa sambungan, penarikan balik, berhenti dan perubahan haba.
Susunan injap yang menahan beban terampai dalam satu keadaan boleh mencipta perangkap tekanan dalam keadaan lain. Semakan mesti meliputi permulaan, pergerakan biasa, hentian kecemasan, kegagalan hos, penyahtenagaan injap dan pengasingan penyelenggaraan.
Silinder yang digerakkan melawan hentian keras boleh menghasilkan lonjakan tekanan atau bendalir perangkap jika injap terus membekalkan aliran. Hentian mekanikal tidak mengeluarkan tenaga hidraulik; ia memindahkan beban ke dalam struktur, silinder, lekap dan litar.
Oleh itu, kawalan akhir lejang, tetapan kusyen, laluan pelepasan dan hentian mesin hendaklah disemak bersama. Kusyen bukan pengganti laluan pengehad tekanan yang direka dengan betul.
Sesetengah litar sengaja menyambungkan port silinder dengan cara yang menukar kelajuan atau menggunakan minyak bahagian rod yang disesarkan. Litar tersebut boleh mencipta hubungan tekanan dan aliran yang luar biasa. Pengiraan silinder standard mungkin tidak menggambarkan tekanan port sebenar.
Skema harus mengenal pasti setiap sambungan antara kebuk penutup dan hujung rod, termasuk laluan penjanaan semula, talian pandu, injap jujukan dan kawalan aliran.
Minyak hidraulik mengembang apabila suhunya meningkat. Jika minyak terperangkap dalam isipadu tegar atau hampir tegar, pengembangan tidak ada tempat untuk pergi dan tekanan meningkat.
Kenaikan tekanan dipengaruhi oleh sifat bendalir, isipadu terperangkap, perubahan suhu, kandungan udara, keanjalan komponen dan ketersediaan kebocoran atau pelepasan. Anggaran pengembangan haba yang dipermudahkan boleh membantu menunjukkan arah risiko, tetapi ia tidak boleh digunakan sebagai ramalan tekanan akhir tanpa data bendalir dan pematuhan sistem.

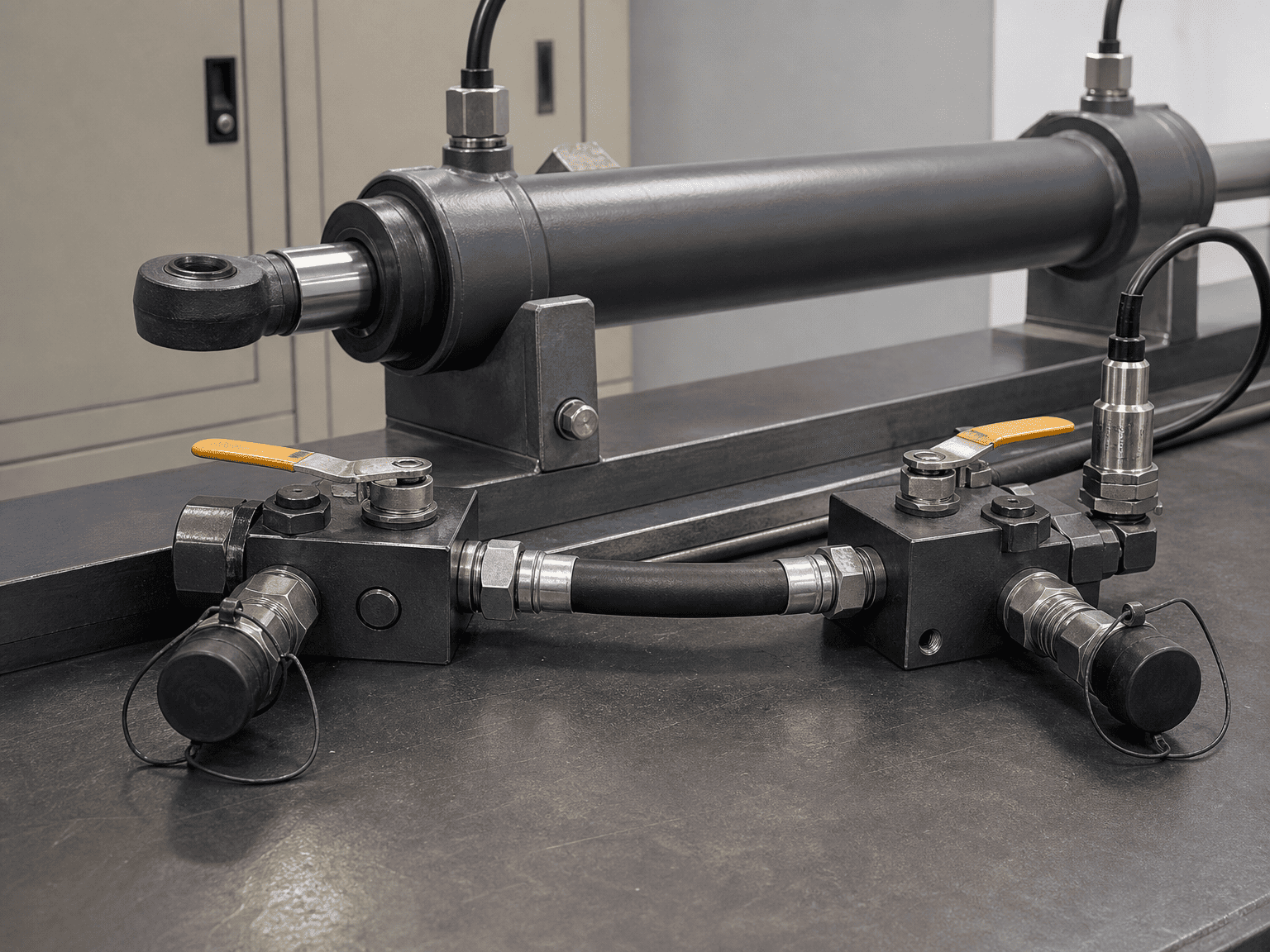

Penguncian terma boleh berlaku apabila:
- Sebuah silinder diasingkan oleh dua injap tertutup
- Pemeriksaan kendalian juruterbang memerangkap kedua-dua port
- Pengganding pantas diputuskan dengan minyak yang terperangkap di antaranya
- Sebuah mesin dialihkan dari keadaan sejuk ke dalam bengkel yang hangat
- Cahaya matahari atau sumber haba lain memanaskan silinder terpencil
- Litar penahan beban menghalang penyamaan tekanan biasa
Pam mungkin mati semasa tekanan meningkat. Inilah sebabnya mengapa kakitangan penyelenggaraan tidak boleh menganggap bahawa litar hidraulik yang dinyahtenagakan adalah bebas tekanan.

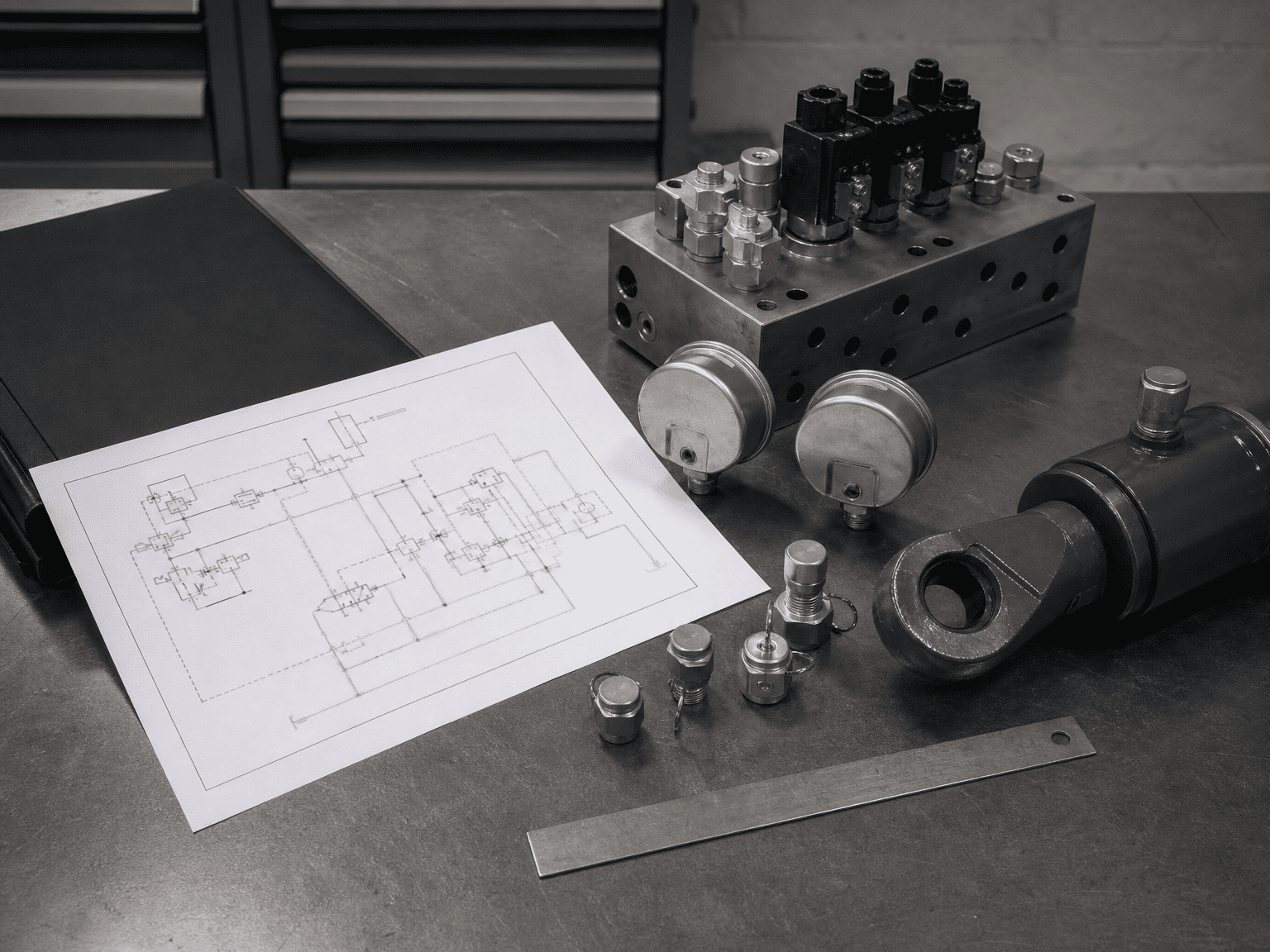

Kenal pasti isipadu terperangkap dan hitung atau uji laluan tekanan untuk hujung penutup dan hujung rod. Termasuk kebocoran injap, pengembangan haba, udara terperangkap dan pematuhan struktur.
Litar mungkin memerlukan peranti pelega, volum pengembangan, susunan penumpuk atau laluan solekan terkawal. Penyelesaian yang betul bergantung pada beban, bahaya, seni bina injap dan keperluan reka bentuk mesin yang berkenaan.
Jangan tambah injap pelepas tanpa memeriksa tetapan tekanan, kapasiti aliran, laluan pelepasan dan interaksi dengan fungsi pegangan beban.
Periksa tiub silinder, omboh, rod, pengedap, port, hos, kelengkapan, injap, manifold dan struktur pelekap. Tetapan pelepasan pam bukan secara automatik tekanan maksimum yang dilihat dalam setiap ruang yang disekat.
Semak hentian biasa, hentian kecemasan, kehilangan kuasa elektrik, kegagalan hos, pengembalian kili injap, kehilangan tekanan pandu dan pengasingan penyelenggaraan manual. Keadaan pegangan selamat masih memerlukan laluan pelepasan tekanan.
Tentukan keadaan permulaan sejuk, suhu operasi, keadaan letak kereta, suhu penyimpanan dan pendedahan haba langsung. Jika silinder boleh diasingkan semasa bendalir terperangkap, tekanan haba mesti dipertimbangkan dalam semakan risiko.
Pengukuhan tekanan atau penguncian haba mungkin disyaki apabila mesin menunjukkan:
- Hos sebelah rod atau kegagalan pemasangan walaupun tekanan pam normal
- Corak penyemperitan pengedap tanpa peristiwa tekanan lampau pam yang sepadan
- Silinder yang menjadi sukar untuk bergerak selepas pemanasan atau penyejukan
- Injap penahan beban yang mengunci lebih ketat daripada yang dijangkakan
- Tekanan yang tinggal selepas pam dihentikan
- Pemasangan yang tidak boleh dilonggarkan dengan selamat semasa penyelenggaraan
- Injap pelepas yang terbuka hanya selepas berhenti atau perubahan suhu
- Tekanan yang tidak dapat dijelaskan meningkat apabila silinder mencapai hentian mekanikal
Gejala ini bukan bukti satu mekanisme. Mereka menunjukkan bahawa tekanan port dan tingkah laku volum tersekat harus diukur dan dipetakan.
1. Jadikan mesin selamat. Ikuti prosedur pengasingan dan tenaga tersimpan pengeluar mesin. Jangan longgarkan pemasangan untuk "melihat sama ada terdapat tekanan."

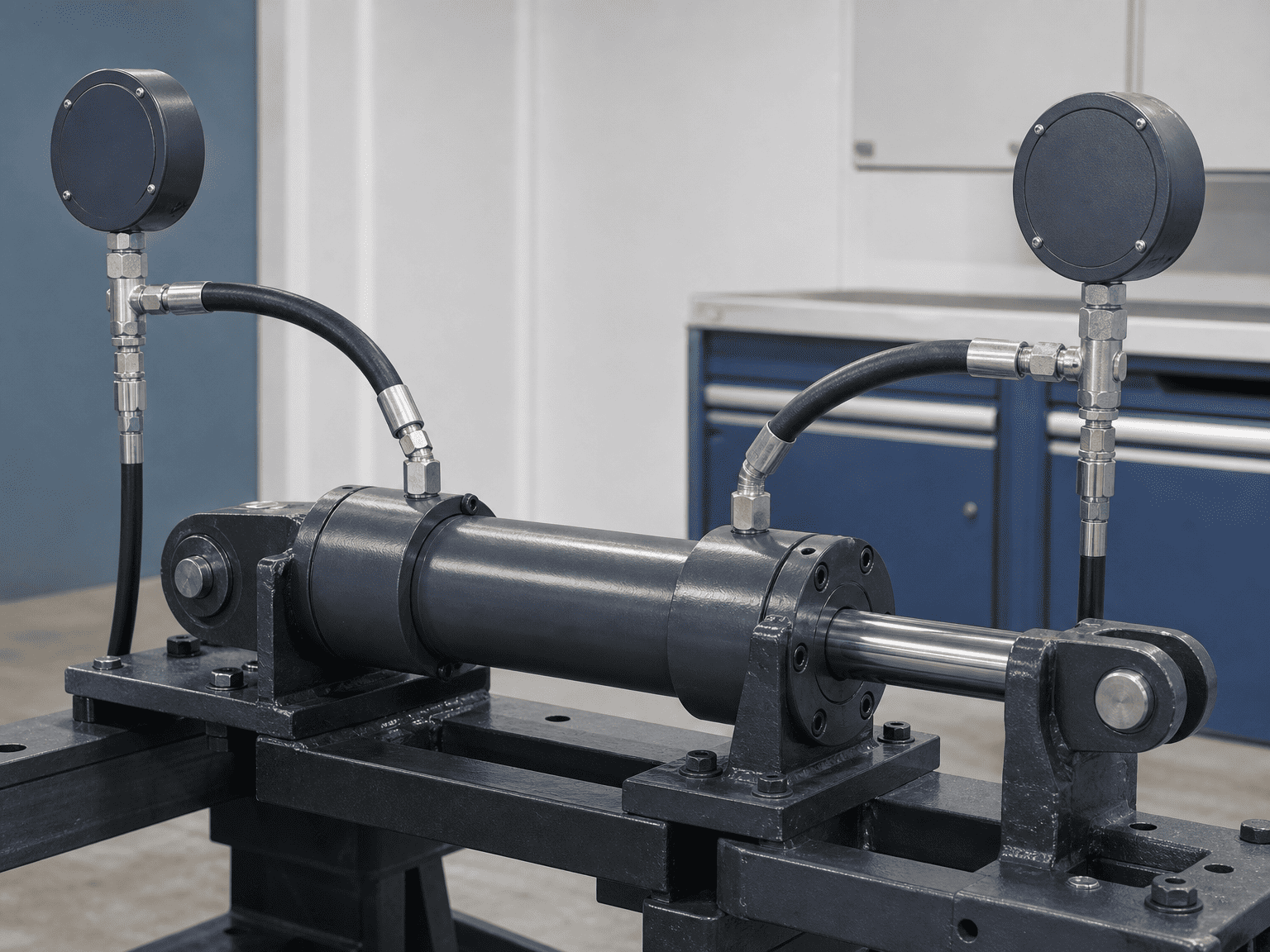

2. Rekod kedua-dua tekanan port. Ukur tekanan pada port silinder di bawah keadaan beban dan suhu yang berkaitan, bukan sahaja pada pam.
3. Surih logik injap. Kenal pasti semakan kendalian pandu, injap pengimbang, injap jujukan, kawalan aliran dan sebarang sambungan penjanaan semula.
4. Kenal pasti isipadu terperangkap. Tandai setiap bahagian yang boleh diasingkan dengan injap tertutup atau penjodoh yang diputuskan.
5. Semak sejarah suhu. Catatkan suhu bendalir dan persekitaran sebelum, semasa dan selepas peristiwa tekanan.
6. Periksa lokasi kegagalan. Bandingkan pengedap sisi rod dan bahagian penutup, kelengkapan, hos dan rongga injap untuk kerosakan berkaitan tekanan.
7. Semak semakan lukisan. Sahkan bahawa pengubahsuaian medan tidak mengeluarkan laluan pelepasan atau menukar paip injap.
8. Uji semula dalam keadaan terkawal. Gunakan instrumentasi yang sesuai dan pelan ujian yang didokumenkan sebelum mengembalikan mesin kepada servis.
Pengilang boleh memberikan jawapan yang lebih berguna apabila pertanyaan termasuk:
- Lubang silinder, diameter rod, lejang dan susunan pelekap
- Saiz port hujung cap dan hujung rod dan penghalaan hos
- Skema hidraulik dengan simbol injap dan talian pandu
- Tekanan pelepasan pam dan tekanan terukur pada setiap port silinder
- Arah beban, keadaan beban terampai dan hentian mekanikal
- Injap penahan beban, injap pengimbang dan nombor bahagian injap sehala
- Jenis cecair, julat suhu dan keadaan isipadu terperangkap
- Berhenti biasa, berhenti kecemasan dan tingkah laku kehilangan kuasa
- Foto pengedap, kelengkapan, hos atau injap yang gagal
- Fungsi pegangan yang diperlukan dan keperluan keselamatan mesin yang berkenaan
Nilai tekanan pam tunggal jarang cukup untuk mendiagnosis intensifikasi tekanan.
Pengiraan kawasan ilustrasi bukan penarafan tekanan. Artikel itu tidak menetapkan tetapan pelepasan universal, saiz injap, julat suhu yang dibenarkan atau tekanan kerja yang selamat kepada silinder yang tidak ditentukan.
Had tekanan yang betul mesti datang daripada lukisan silinder semasa, spesifikasi bahan dan pengedap, reka bentuk litar, data injap, bukti ujian dan penilaian risiko mesin. Katalog Parker, artikel hidraulik am atau formula boleh menerangkan mekanisme, tetapi tiada satu pun daripada mereka menggantikan semakan permohonan akhir.
HCIC, juga dikenali sebagai Jinan Huachen Industrial Co., Ltd., membangunkan dan mengeluarkan silinder hidraulik dan unit kuasa hidraulik untuk kenderaan, pengendalian sisa, pembinaan dan peralatan perindustrian. Untuk semakan pengukuhan tekanan, sediakan litar lengkap dan keadaan operasi yang diukur supaya silinder boleh dinilai sebagai sebahagian daripada mesin, bukan dalam pengasingan.
