Perlindungan Kakisan Rod Silinder Hidraulik: Chrome Keras lwn. QPQ lwn. Nikel-Chrome dalam Persekitaran Yang Keras

I. Kegagalan: Mengapa Titik Karat Tunggal Memusnahkan Keseluruhan Sistem Hidraulik

Dalam persekitaran operasi yang teruk, kakisan rod omboh jarang berlaku hanya kecacatan kosmetik. Satu tusukan karat mikroskopik pada batang silinder terdedah bertindak seperti pisau cukur bergerigi.

Setiap kalisilinder hidraulikrmenarik balik, hirisan kawah besi-oksida kasar itu terus merentasi pengelap rod poliuretana dan pengedap tekanan cawan U utama. Dalam berpuluh-puluh kitaran:

• Pengedap rod koyak, mengakibatkan kebocoran minyak hidraulik yang kelihatan di atas tanah.
• Kotoran jalan yang melelas, buburan garam, dan air diseret melepasi pengelap yang rosak terus ke dalam tong silinder.
• Pencemaran minyak dalaman mempercepatkan kehausan pam, lekat kili injap, dan kegagalan sistem bencana.

Untuk mesin yang terdedah kepada udara marin pantai, air garam penyah ais lebuh raya (kalsium dan magnesium klorida), atau bahan kimia pertanian berasid, rod krom keras katalog standard selalunya melepuh dan berlubang dalam satu musim. Memilih metalurgi permukaan yang betul adalah barisan pertahanan yang paling kos efektif.

---

II. 3 Teknologi Permukaan Rod Teras: Cara Ia Berfungsi

[ 1. Chrome Keras Standard ]   ===> Cangkerang saduran elektrik retak mikro (Bergantung pada penghalang permukaan tulen)

[ 2. QPQ Liquid Nitriding ]  ===> Lapisan resapan kimia terma ke dalam keluli (Tiada salutan untuk mengelupas)

[ 3. Lapisan Dwi Nikel-Chrome] ===> Penghalang nikel tidak berliang padat + lapisan luar krom keras pengorbanan

2.1 Penyaduran Krom Industri Keras

Krom keras standard kekal sebagai penanda aras global untuk jentera industri dalaman dan ringan.

- Proses: Lapisan kromium logam (biasanya setebal 20 hingga 30 mikron) disadurkan pada keluli karbon yang dikeraskan aruhan dan digilap sehingga kemasan cermin (Ra 0.1 hingga 0.2 mikron).

- Realiti Mikroskopik: Semua kromium terdeposit secara semula jadi mengandungi beribu-ribu keretakan tegasan mikroskopik ("retak-mikro"). Dalam persekitaran minyak yang kering atau bersih, retakan mikro ini memegang filem minyak pelincir dengan baik. Walau bagaimanapun, dalam persekitaran kimia yang agresif, elektrolit yang menghakis meresap terus melalui rekahan mikro ke keluli asas mentah di bawahnya. Karat mekar di bawah krom, mengangkat penyaduran dalam kepingan tajam.

2.2 Nitriding Cecair QPQ (Quench-Polish-Quench Nitrocarburizing)

QPQ bukan penyaduran permukaan yang terletak di atas keluli; ia adalah proses resapan termokimia yang secara asasnya mengubah struktur molekul luar keluli itu sendiri.

- Proses: Batang keluli mentah menjalani nitrokarburisasi ferit cecair dalam mandi garam lebur khusus, diikuti dengan penggilap mekanikal dan pengoksidaan sekunder. Atom nitrogen dan karbon meresap jauh ke dalam kekisi keluli, mencipta "lapisan sebatian" besi-nitrida yang sangat keras (biasanya dalam 15 hingga 25 mikron) disokong oleh zon resapan nitrogen yang lebih dalam.

- Kelebihan Utama: Oleh kerana tiada cengkerang saduran elektrik yang berasingan, QPQ tidak boleh melepuh, bercip, mengelupas atau mengelupas. Tambahan pula, kemasan besi-oksida hitam pekat mengelak mikropori permukaan, menawarkan ketahanan yang luar biasa terhadap garam jalan dan kerepek kerikil.

2.3 Nikel-Chrome Dwi Lapisan (Kejuruteraan untuk Marin & Luar Pesisir)

Apabila peralatan beroperasi terus di zon percikan air masin atau pelantar penggerudian luar pesisir, nikel-krom dwi-lapisan memberikan perlindungan galvanik maksimum.

- Proses: Sub-lapisan nikel mulur bebas liang yang tebal (30 hingga 50 mikron) disadur terlebih dahulu pada keluli, diikuti dengan lapisan atas krom keras standard (20 hingga 30 mikron).

- Kelebihan Utama: Lapisan asas nikel tulen menyediakan penghalang kimia yang tidak telap dan kalis kakisan yang menutup substrat keluli sepenuhnya. Lapisan luar kromium memberikan kekerasan permukaan yang tinggi dan rintangan calar. Walaupun air masin yang agresif menembusi retakan mikro krom, ia berhenti mati pada penghalang nikel tanpa menyentuh keluli asas.

---

III. Perbandingan Kejuruteraan: Prestasi Head-to-Head

IV. Tempat untuk Menentukan Setiap Rawatan: Panduan Aplikasi OEM Praktikal

+----------------------------+------------------------------------------------+--------------------------------+

|      Chrome Standard        |        Nitriding Cecair QPQ        |      Nikel-Chrome Dual        |

+----------------------------+------------------------------------------------+--------------------------------+

| • Automasi kilang dalaman | • Pembajak salji lebuh raya & penyebar garam| • Kren & win luar pesisir    |

| • Penekan kedai alat tulis   | • Tangki pertanian & baja   | • Pengangkat kapal kontena pantai|

| • Alat mesin tertutup    | • Tolak pemuat sisi & belakang       | • Dok marin zon percikan     |

| • Forklift gudang bersih | • Perhutanan & pengangkut agregat     | • Penggerak hidraulik dasar laut   |

+----------------------------+------------------------------------------------+--------------------------------+

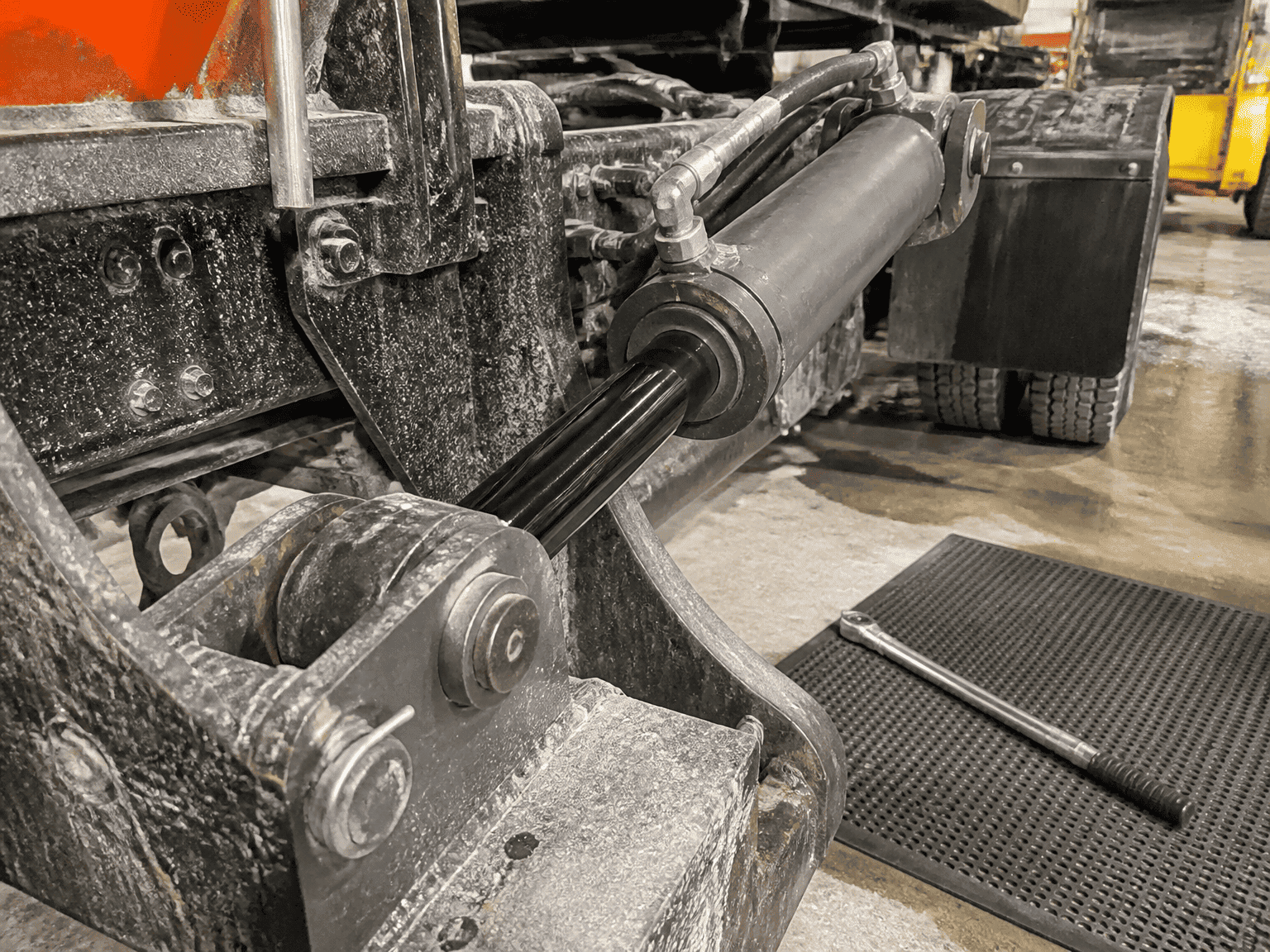

4.1 Pembajak salji, Penyebar Garam dan Trak Perbandaran: Pilih QPQ

Kenderaan perkhidmatan musim sejuk perbandaran memandu terus melalui awan bertekanan kalsium klorida cecair dan garam batu basah. Semburan garam meletupkan yang dilanjutkansilinder hidraulikjoran bersama kerikil jalan berkelajuan tinggi. Lapisan resapan bersatu yang tahan cip QPQ menghalang pitting setempat, manakala kemasan hitamnya yang licin mengurangkan silau suria untuk lalu lintas yang akan datang.

4.2 Penyebar Baja dan Ledakan Semburan Pertanian: Pilih QPQ

Baja nitrogen cecair dan buburan potash terkenal agresif terhadap krom bersalut elektrik standard. QPQ memberikan kepasifan kimia yang diperlukan untuk bertahan dalam pendedahan kimia bermusim tanpa merampas pengedap kelenjar.

4.3 Pengangkat Marin, Dermaga Pantai dan Pelantar Luar Pesisir: Pilih Nikel-Chrome

Di zon percikan marin di mana peralatan terdedah secara kekal kepada kabus laut dan semburan pasang surut, nikel-krom dwi-lapisan ialah piawaian global yang diiktiraf. Pelaburan awal yang lebih tinggi diimbangi dengan menghalang kebocoran hidraulik luar pesisir dan masa henti kapal yang mahal.

---

V. 3 Butiran Pembuatan Kritikal Yang Mesti Diperlukan oleh Jurutera OEM

1. Pengerasan Induksi Bahan Asas:Tanpa mengira salutan, silinder mudah alih yang tertakluk kepada pesongan beban sisi dan hentaman batu mesti dikeraskan aruhan hingga kedalaman 1.5 hingga 3.0 mm (HRC 52 hingga 58). Ini menghalang "penghancuran kulit telur"—di mana logam teras lembut terhasil di bawah permukaan batang yang tidak dikeraskan di bawah beban titik.

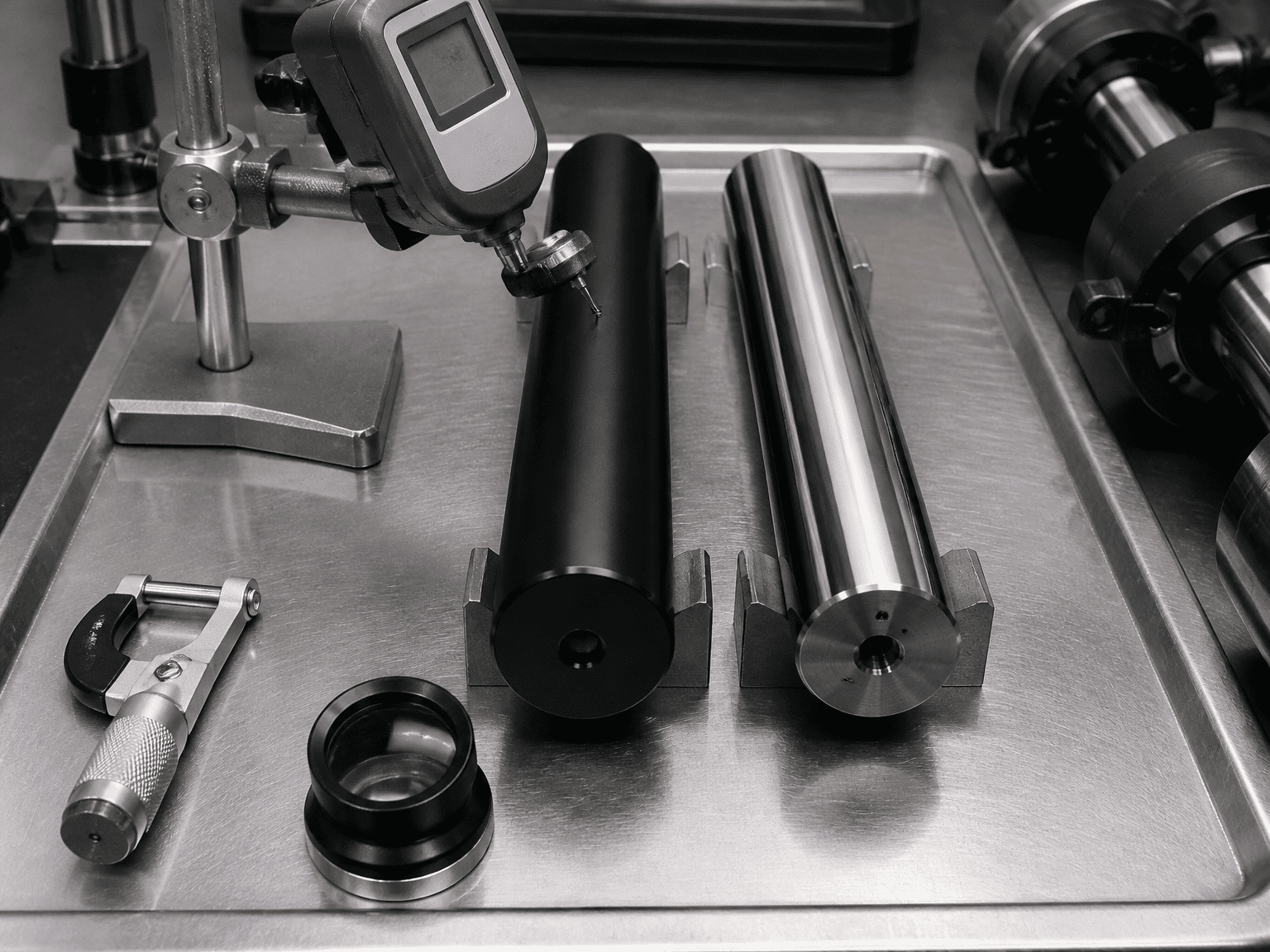

2. Kawalan Kekasaran Permukaan (Ra 0.1 hingga 0.2 µm):Menggilap lebihan rod (Ra di bawah 0.05 µm) menyebabkan kebuluran pelinciran sempadan, menyebabkan selekeh dan kehausan meterai pramatang. Kurang penggilap (Ra melebihi 0.3 µm) memotong bibir pengedap. Kemasan mikro penetasan silang terkawal adalah penting.

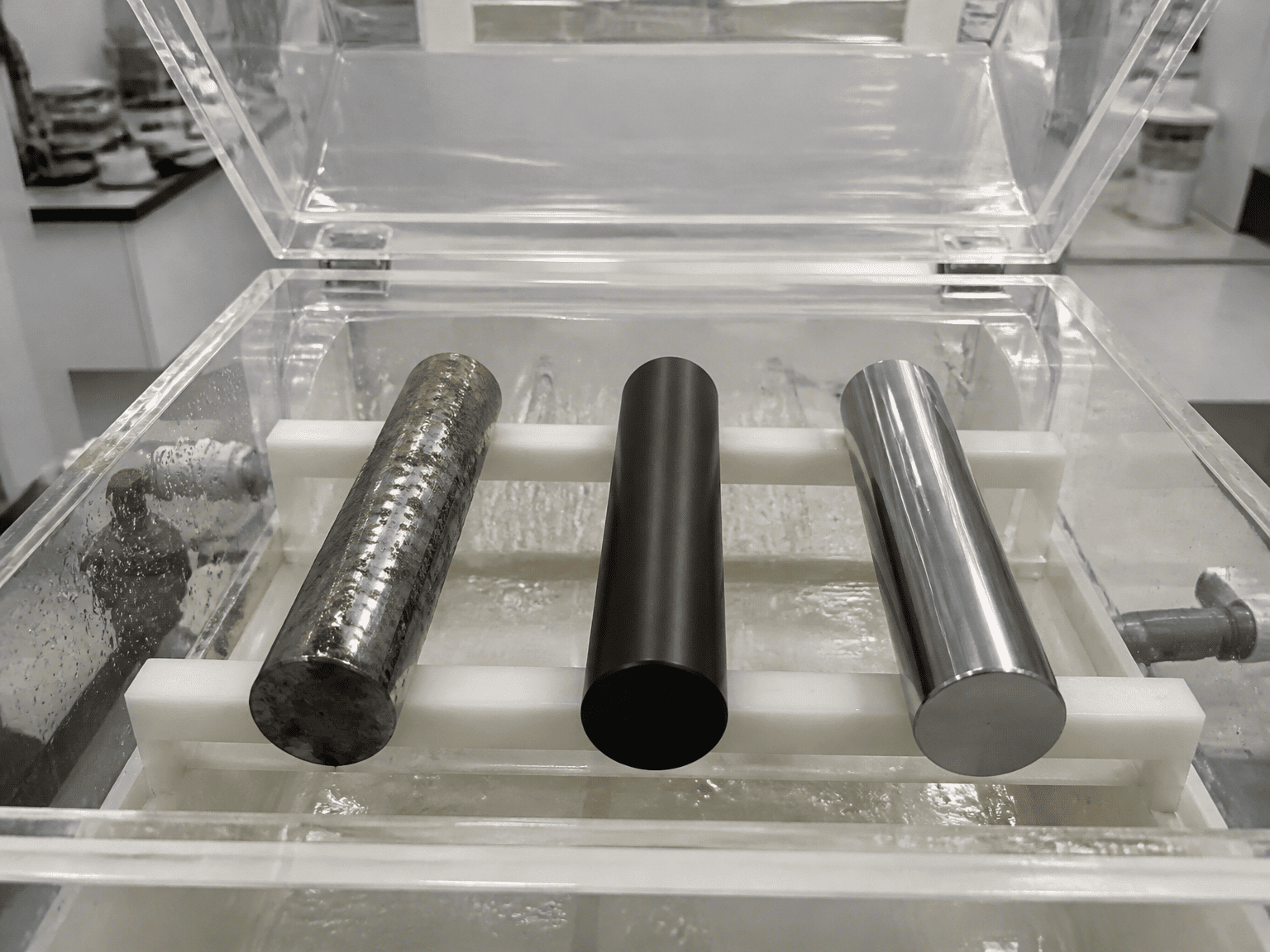

3. Pengesahan Ujian ASTM B117 yang diperakui:Memerlukan laporan ujian semburan garam makmal pihak ketiga atau kilang dengan penarafan kakisan ISO 10289 yang didokumenkan dan bukannya menerima tuntutan pemasaran yang samar-samar seperti "tahan cuaca."

---

⭐⭐⭐VI. Penafian Sempadan Teknikal & Metalurgi

Penarafan prestasi kakisan yang dirujuk dalam panduan ini adalah berdasarkan ujian makmal semburan garam neutral ASTM B117 standard. Hayat perkhidmatan lapangan mungkin berbeza-beza bergantung pada kepekatan kimia tempatan, kitaran lelasan mekanikal, pendedahan ultraungu dan protokol pembersihan armada.

---

VII. Rujuk HCIC untuk Silinder Hidraulik Tahan Kakisan Kejuruteraan

HCIC mengeluarkan silinder hidraulik tersuai ketepatan yang direka bentuk dengan krom keras yang dikeraskan aruhan, nitriding cecair QPQ dan rod nikel-krom gred marin untuk pembina peralatan di seluruh dunia.
