Drift Silinder Hidraulik dan Memburu Injap Balas: Forensik Diagnostik untuk Boom Peralatan Berat

I. 4 Punca Punca Uncommanded Boom Drift

Apabila boom atau baldi dimuatkansilinder hidraulikjatuh tanpa input operator, kerosakan berpunca daripada salah satu daripada empat mekanisme hidraulik yang berbeza:

Mekanisme Kegagalan	Punca Fizikal	Gejala Boleh Didengar / Visual
Piston Seal Bypass (Kebocoran Dalaman)	Cawan U tersemperit atau gelang haus terskor yang bocor minyak dari hujung penutup ke hujung rod	Tempat panas tong silinder; hanyut berhenti apabila rod disokong secara mekanikal
Injap PengimbangSeat Menangis	Pencemaran di bawah tempat duduk poppet, hidung kartrij berskor atau spring yang letih	Minyak menangis melepasi port injap; hanyut yang mantap tanpa mengira keadaan pengedap
Kebocoran Injap Spool Arah	Haus pelepasan kili yang berlebihan dalam sistem pusat terbuka	Hanya berlaku jika tiada injap kunci dipasang dalam litar boom
Penguncupan Minyak Terma	Minyak panas (65°C) penyejukan kepada ambien (15°C) mengecutkan isipadu bendalir sebanyak 3% hingga 4%	Penurunan 10-20 mm awal dalam satu jam pertama, kemudian stabil sepenuhnya dengan kehilangan tekanan sifar

---

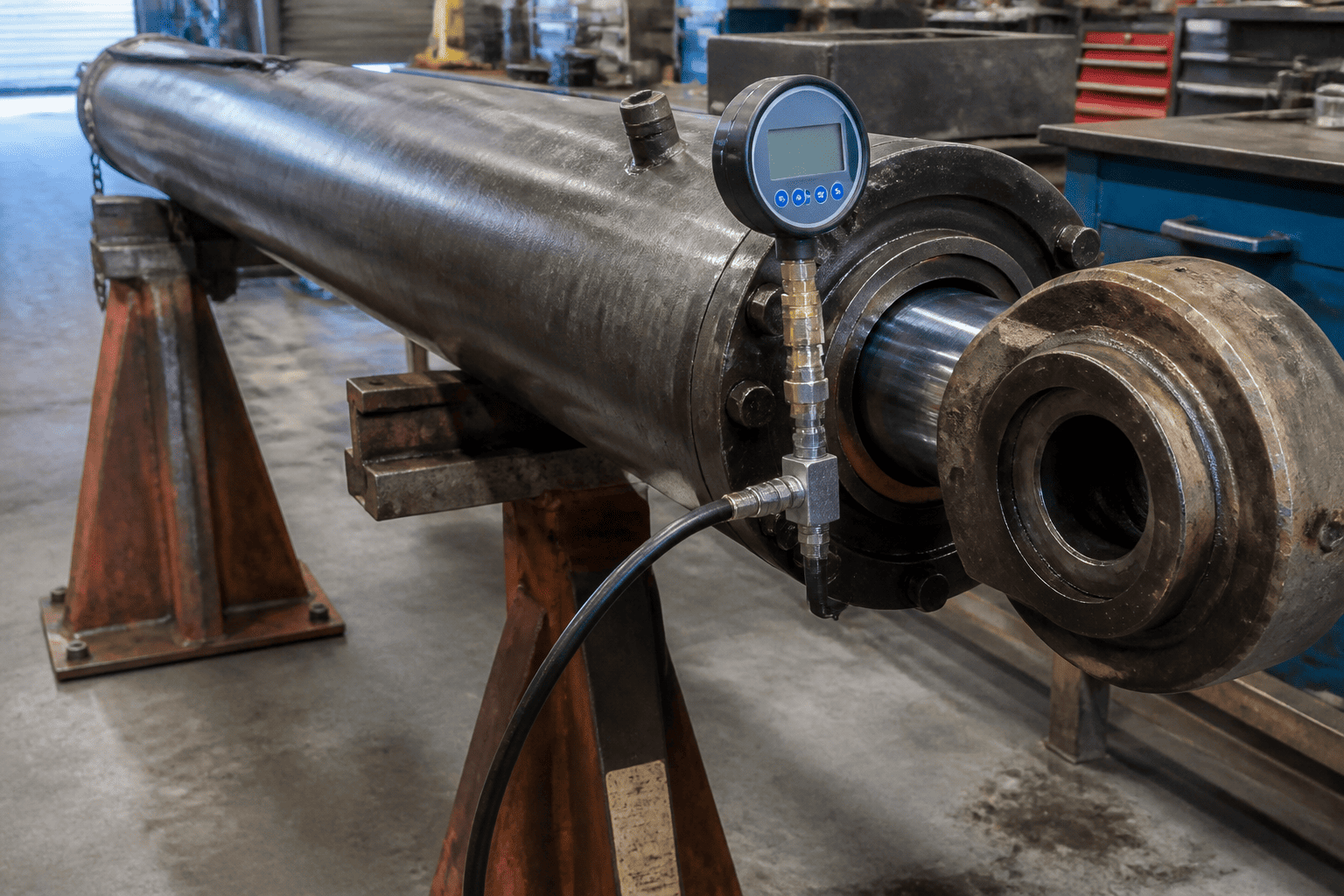

II. Ujian Pengasingan Medan 15 Minit: Silinder lwn Injap

Jangan sekali-kali mengeluarkan asilinder boom beratdaripada mesin sebelum melengkapkan ujian pengasingan muktamad ini:

1. Naikkan Boom kepada 45 Darjah dengan Beban Berkadar: Bawa minyak hidraulik sehingga suhu operasi biasa (kira-kira 50°C hingga 55°C).

2. Kunci Keluar dan Sokong Boom Secara Mekanikal: Pasangkan boom prop atau anduh kren yang diluluskan kejuruteraan untuk memastikan keselamatan mutlak.

3. Asingkan Talian Pulangan Hujung Rod: Putuskan sambungan hos hidraulik yang disambungkan ke hujung rod (sisi anulus) silinder dan tutup hos. Biarkan port hujung rod silinder terbuka di atas bekas penyukat yang bersih.

4. Tanggalkan Sokongan Mekanikal: Benarkan beban graviti penuh tergantung pada lajur minyak penutup penutup silinder.

5. Perhatikan Pelepasan Port Hujung Rod:

• Keputusan A (Aliran Minyak Berterusan):Jika minyak terus mengalir dari port rod terbuka semasa boom merayap ke bawah, minyak tekanan tinggi memintas pek pengedap omboh merentasi mahkota omboh dalaman ke dalam ruang rod. Silinder memerlukan binaan semula dalaman atau pengasah tong.
• Keputusan B (Pelabuhan Kering, tetapi Boom Masih Merayap):Jika minyak sifar keluar dari port rod namun rod silinder ditarik balik, pengedap omboh memegang 100% ketat. Isipadu minyak hujung penutup melepasi tempat duduk injap pengimbang penahan beban kembali ke tangki.

---

III. Memburu Injap Pengimbang: Mengapa Merendahkan Ledakan Menggigil

Injap pengimbang (injap overcenter) menjalankan dua tugas kritikal: ia memerangkap minyak untuk mengelakkan penurunan beban jika talian pecah, dan ia mengukur aliran balik supaya beban graviti yang melampau tidak dapat mengatasi pam hidraulik.

Apabila pengendali merendahkan letupan berat dan mesin mula bergelora dengan ganas dan berbual, injap pengimbang terperangkap dalam ketidakstabilan tekanan pandu (memburu):

Langkah	Penerangan Proses
1	Operator menghantar arahan yang lebih rendah → Tekanan juruterbang membuka injap pengimbang
2	Injap terbuka → Minyak tergesa-gesa keluar dari hujung penutup silinder → Boom memecut ke bawah
3	Boom jatuh lebih cepat daripada pam boleh membekalkan minyak → Tekanan juruterbang turun kepada sifar
4	Kehilangan tekanan juruterbang → Injap tiba-tiba tertutup rapat → Gelombang kejutan hidraulik, gegaran ledakan

Kitaran ini berulang antara lima hingga lima belas kali sesaat, menghasilkan bualan akustik yang melampau dan keletihan struktur merentas pin pangsi boom.

---

IV. Peraturan Kejuruteraan: Memilih Nisbah Juruterbang yang Tepat

Kesilapan kejuruteraan utama yang mencetuskan pemburuan imbangan ialah memilih nisbah perintis yang terlalu agresif untuk ledakan struktur yang fleksibel:

• Nisbah Juruterbang Rendah (3:1 hingga 4:1):Sangat stabil dan licin pada boom fleksibel, platform udara dan lengan kren jangkauan jauh. Memerlukan tekanan pandu yang lebih tinggi untuk retak terbuka, memberikan redaman hidraulik semula jadi yang menahan pancang tekanan.
• Nisbah Pilot Sederhana (4.5:1 hingga 5:1):Penanda aras industri standard untuk pautan jengkaut tegar dan lengan angkat pemuat roda di mana pesongan mekanikal adalah minimum.
• Nisbah Juruterbang Tinggi (8:1 hingga 10:1):Sangat cekap tenaga kerana tekanan pandu minimum membuka injap, mengurangkan beban enjin pam. Walau bagaimanapun, kartrij nisbah tinggi adalah hipersensitif kepada tekanan belakang dan hanya boleh digunakan pada win tegar atau pemacu motor hidraulik yang pendek dan kaku—tidak sekali-kali pada struktur boom inersia yang fleksibel dan tinggi.

---

V. 4 Amalan Terbaik untuk Kebolehpercayaan Hidraulik Zero-Drift

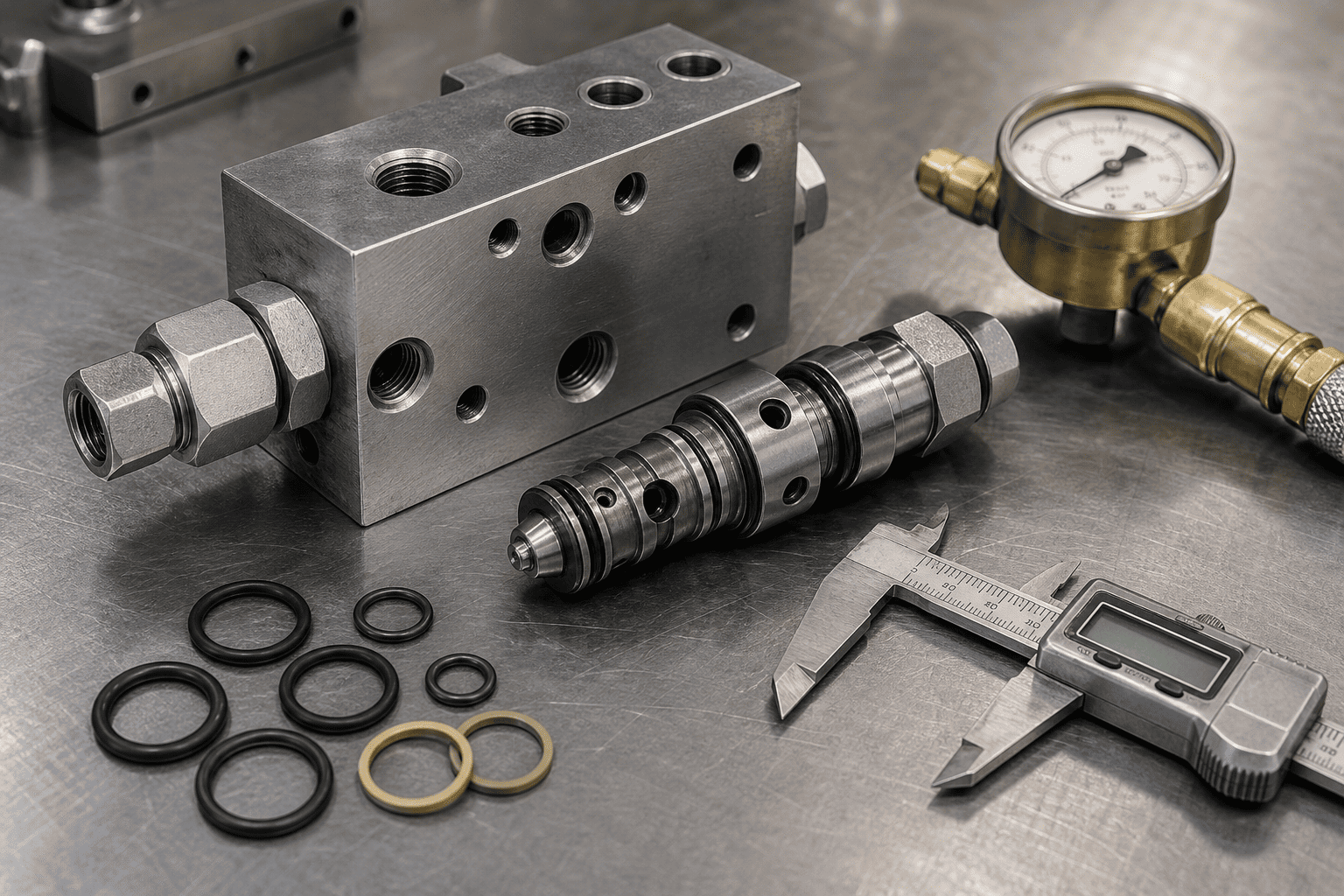

1. Siram Rongga Pengimbang Sebelum Kilasan:Malah cip keluli 20 mikron yang tersangkut di antara hidung poppet dan tempat duduk manifold akan menyebabkan 50 mm hanyut ledakan sejam. Sentiasa siram penggerudian manifold mengikut piawaian kebersihan ISO 16/14/11.

2. Nyatakan Gelang Sandaran Viton/HNBR untuk Pegangan Tekanan Tinggi:Pastikan pakej pengedap omboh menggunakan gelang sandaran termoplastik anti penyemperitan yang mampu menahan pegangan statik berterusan 4,000+ psi tanpa menjalar mikro.

3. Bezakan Pengecutan Terma daripada Kebocoran Sebenar:Semasa menguji jentera yang baru diletakkan, biarkan tiga puluh minit untuk penstabilan suhu minyak sebelum merekodkan tanda aras drift.

4. Pasang Manifold Balas Bebibir Terus:Elakkan injap yang dipasang di talian jauh. Melekatkan blok injap terus ke port bebibir 4-bolt SAE pada laras silinder memastikan maklum balas juruterbang tegar dan risiko sifar pecah hos luaran.

---
