Saiz Kusyen Silinder Hidraulik: Cara Mengawal Nyahpecutan Akhir Lejang dan Pancang Tekanan

I. Masalahnya: Mengapa Silinder Kelajuan Tinggi Mengalami Keletihan Penutup Akhir

Apabila asilinder hidraulikmenggerakkan mekanisme berbilang tan pada kelajuan melebihi 0.1 hingga 0.2 m/s (4 hingga 8 in/s), membawa jisim itu kepada hentian mati secara tiba-tiba terhadap penutup hujung silinder menghasilkan kejutan pemusnah yang sangat besar.

Banyak pereka peralatan menganggap bahawa menetapkan injap pelega sistem utama kepada 3,000 psi melindungi keseluruhan penggerak. Pada hakikatnya, sebaik sahaja omboh melepasi port keluar utama dan memasuki zon kusyen, minyak yang terperangkap hanya mempunyai satu laluan keluar kecil: injap jarum yang ditentukur atau orifis ketepatan.

Jika geometri kusyen bersaiz kecil atau tidak dilaraskan dengan betul, tekanan nyahpecutan yang terperangkap di belakang lembing kusyen boleh melonjak dengan mudah kepada 6,000 hingga 10,000+ psi (400 hingga 700 bar) untuk beberapa milisaat.

Sepanjang beribu-ribu kitaran, tekanan sementara yang ganas ini membawa kepada:

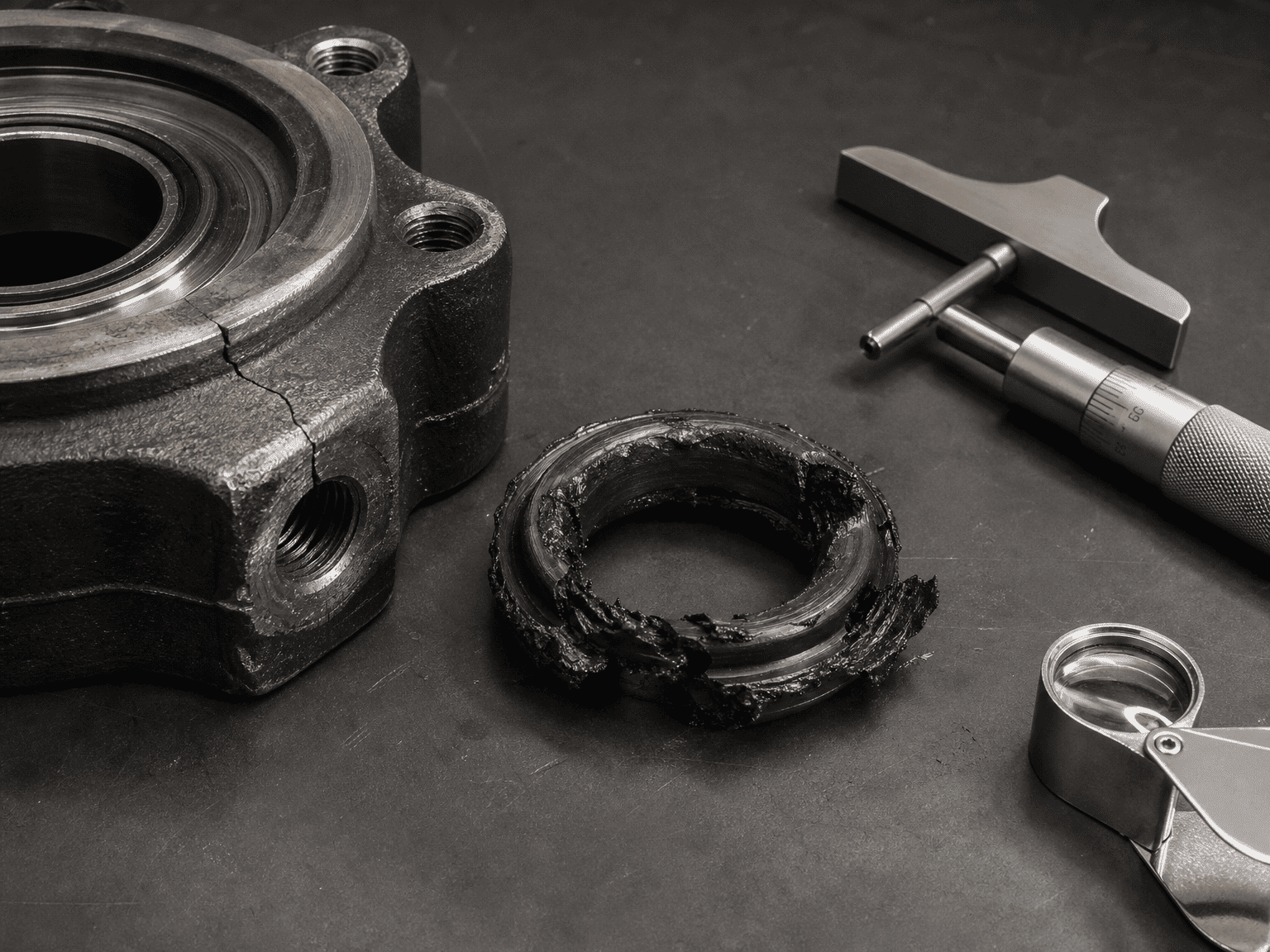

• Tudung belakang silinder retak dan bebibir dikimpal patah
• Pengedap kelenjar kepala yang ditiup dan penahan pengelap rod yang cacat
• Batang pengikat tegang dan penyemperitan O-ring tong kronik
• Lembing kusyen bergelombang atau berjaring dan sesendal mengawan

II. BagaimanaSilinder HidraulikKerja Kusyen

Kusyen hidraulik dalaman menukarkan tenaga kinetik jisim bergerak (ditambah daya pendorong berterusan daripada pam) kepada haba dengan memaksa isipadu minyak yang terperangkap melalui orifis terhad melalui lejang nyahpecutan pendek (biasanya 20 hingga 40 mm atau 0.75 hingga 1.5 in).

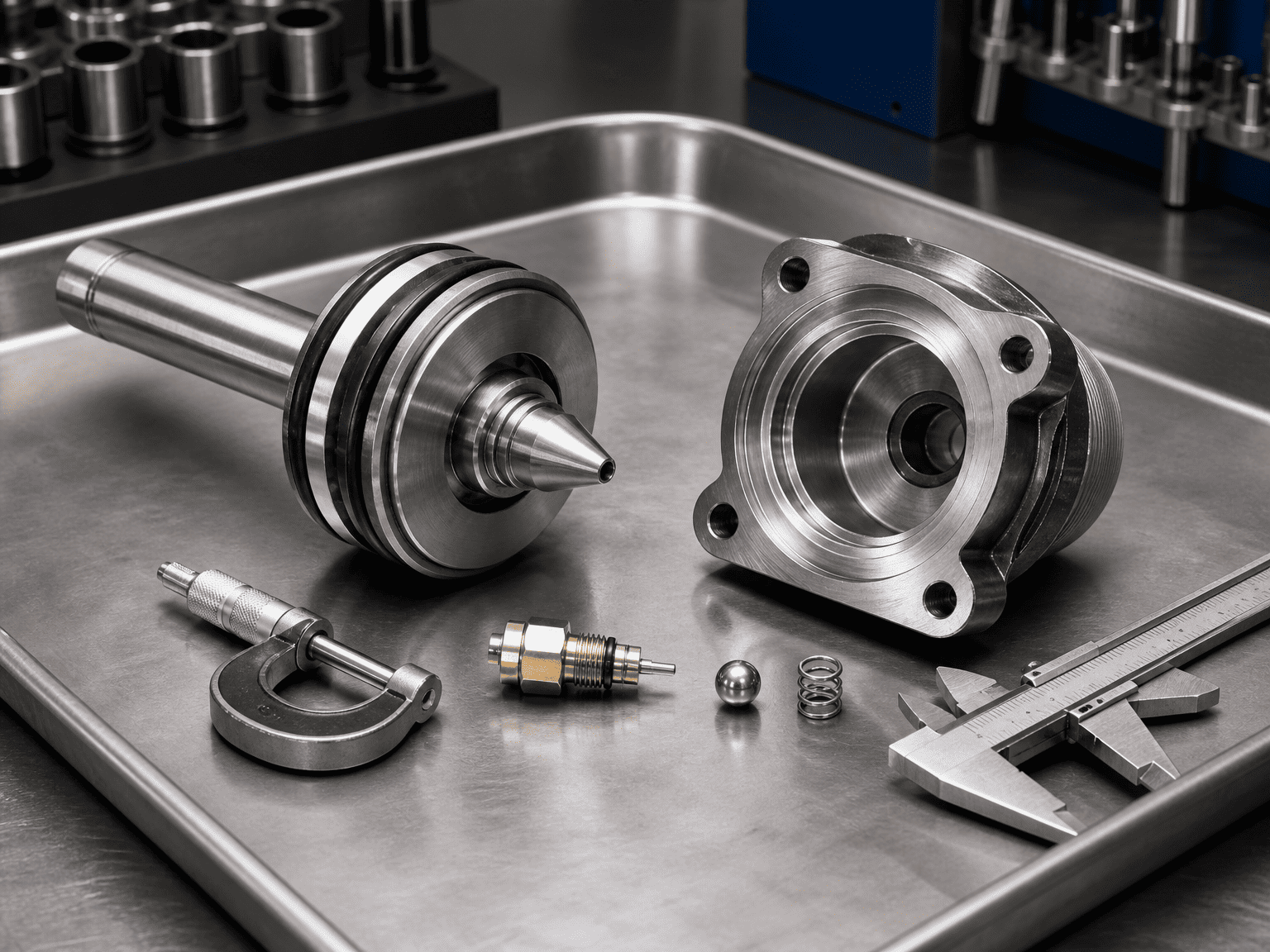

Pemasangan kusyen yang direka dengan betul termasuk tiga elemen mekanikal teras:

1. Lembing Kusyen (atau Plunger):Unjuran mesin ketepatan pada omboh yang menutup port bendalir utama apabila ia memasuki rongga penutup hujung.
2. Injap Jarum Boleh Laras:Orifis pemeteran yang membolehkan juruteknik penyelenggaraan memperhalusi kadar aliran ekzos berdasarkan kelajuan kitaran operasi sebenar dan kelikatan minyak.
3. Injap Semak Aliran Bebas Songsang:Bola atau flapper bermuatan spring yang membenarkan aliran penuh tanpa had ke dalam silinder semasa pembalikan lejang, memastikan kelajuan pemisahan serta-merta tanpa ketinggalan.

Pengiraan Tenaga & Tekanan Kusyen Langkah demi LangkahUntuk menentukan sama ada kusyen dalaman boleh mengendalikan beban anda dengan selamat tanpa melebihi ambang pecah atau ambang keletihan silinder, hitung jumlah tenaga yang akan diserap:

Langkah 1: Kira Tenaga Kinetik Jisim Bergerak

                                                                                  Ek = ½ m v²

di mana:

m = Jumlah jisim bergerak (termasuk omboh, rod, lampiran dan muatan luar dalam kg atau lb)

v = Halaju maksimum pada saat lembing kusyen melibatkan rongga (m/s atau in/s)

Langkah 2: Tambah Kerja Mendorong Semasa Nyahpecutan

Jika aliran pam berterusan semasa nyahpecutan, tekanan sistem terus menolak omboh melintasi lejang kusyen sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

di mana:

Psys = Tekanan sistem pemanduan (Pa atau psi)

Apiston = Kawasan berkesan bahagian pemanduan (m² atau dalam²)

sc = Panjang berkesan lembing kusyen (m atau dalam)

Langkah 3: Jumlah Tenaga untuk Diserap

                                                                        Etotal = Ek + Wprop ± Wgravity

(Tambah atau tolak kerja graviti m g sc sinθ jika bergerak secara menegak atau pada condong).

Langkah 4: Kira Purata Tekanan Kusyen Terperangkap

Purata daya nyahpecutan Fdec yang diperlukan ialah:

                                                                                  Fdec = Etotal / sc

Purata tekanan hidraulik yang terhasil di dalam ruang kusyen Pcushion ialah:

                                                                              Pcushion = Fdec / Acushion

Di mana Acushion ialah kawasan anulus lajur minyak yang terperangkap dalam poket kusyen (Abore - Aspear atau Arod).

Peraturan Kejuruteraan: Tekanan sementara puncak semasa kemasukan lembing awal biasanya mencapai 1.5 hingga 2.2× tekanan kusyen purata yang dikira. Jika puncak yang dikira melebihi 1.5× tekanan lesu terkadar maksimum silinder, injap nyahpecutan berkadar luaran atau lembing kusyen tersuai yang lebih panjang diperlukan.

III. Kesilapan Lapangan Biasa Yang Memusnahkan Silinder Kusyen

1. Menyandarkan Injap Jarum Masuk Sepenuhnya (Aliran Sifar): Operator yang cuba menghilangkan hingar lejang hujung kadangkala menutup injap jarum sepenuhnya. Ini menghasilkan kunci hidraulik total dalam poket kusyen, memaksa minyak melepasi pelepasan lembing dan meniup pengedap kelenjar kepala.

2. Mengabaikan Inersia Mendatar pada Troli Guling Bebas: Pereka bentuk mengira hanya tekanan pemanduan dan melupakan tenaga kinetik kereta guling 10 tan. Walaupun pada tekanan rendah, inersia yang tinggi akan menghancurkan kusyen dalaman.

3. Menggunakan Kusyen Standard dengan Air-Glikol atau Minyak Sejuk Kelikatan Tinggi: Cecair yang lebih tebal atau cecair tahan api berkelikatan rendah mengubah aliran melalui jarum pemeteran dengan ketara, menyebabkan tekanan berlebihan yang teruk semasa permulaan musim sejuk pagi.

4. Mengabaikan Penyahudaraan Bendalir: Minyak berudara span yang memasuki kusyen memampat seperti spring, menyebabkan melantun, diesel dan nyahpecutan yang tidak menentu.

IV. Perkara yang Perlu Dihantar Apabila Menyaiz Silinder Kusyen Tersuai

Apabila meminta silinder kusyen kejuruteraan daripada HCIC, sediakan:

• Jumlah jisim bergerak (termasuk rod silinder dan perkakas yang dipasang)
• Profil halaju operasi (kelajuan mantap, pecutan dan halaju pendekatan)
• Kekangan panjang strok kusyen tersedia
• Jenis cecair kendalian, julat suhu kerja, dan tetapan injap pelega sistem
• Orientasi pelekap (mendatar, menegak ke atas, menegak ke bawah, atau mencondongkan lengkok)

V. Penafian Sempadan Teknikal & Kejuruteraan

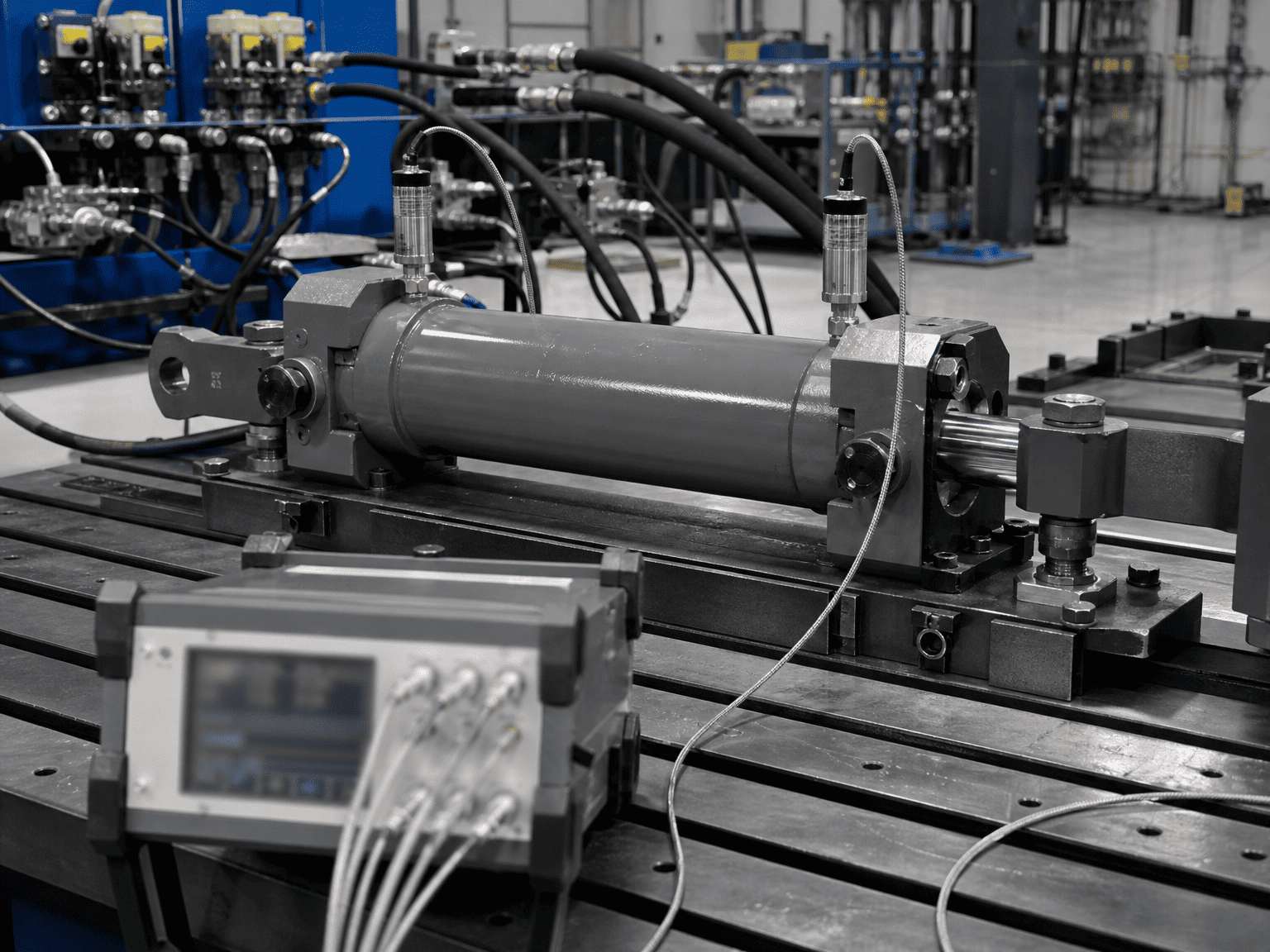

Pengiraan kusyen yang dibentangkan di atas memberikan anggaran saiz asas berdasarkan mekanik badan tegar. Tekanan dinamik puncak sebenar bergantung pada modulus pukal minyak hidraulik, kemuatan talian, pekali nyahcas orifis jarum, dan masa tindak balas injap. Reka bentuk peralatan akhir hendaklah disahkan melalui ujian transduser tekanan dan simulasi sementara.*
