Pengiraan Lengkok Silinder Hidraulik: Mengapa Panjang Lejang Mengatasi Daya Tolak Terkadar

I. Bahaya: Apabila Silinder "3,000 psi" Gagal pada 1,200 psi

 Kesilapan biasa dan mahal dalam reka bentuk hidraulik ialah mengira daya tolakan silinder semata-mata menggunakan tekanan hidraulik dan kawasan omboh:

                                                                           F = P × Apiston

Di bawah formula mudah ini, silinder gerek 4 inci pada 3,000 psi akan menolak dengan lebih kurang 37,700 lbs (167.7 kN) tujahan. Jika lejang silinder hanya 12 inci, rod mudah mengendalikan beban itu.

Walau bagaimanapun, panjangkan silinder yang sama kepada lejang 60 inci atau 80 inci, dan menggunakan tujahan mampatan 37,700 lbs yang sama selalunya akan mematahkan atau menundukkan rod omboh secara kekal seperti pencungkil gigi—selalunya apabila tekanan sistem hanya mencapai 1,000 hingga 1,500 psi.

Mod kegagalan bencana ini bukanlah kegagalan hasil tegangan material; ia adalah lengkokan lajur anjal. Dalam aplikasi lejang panjang, kestabilan struktur rod omboh langsing sepenuhnya mengatasi penarafan tekanan tong.

II. Fizik bagiSilinder HidraulikBuckling: Teori Lajur Euler

Apabila asilinder hidraulikmemanjang di bawah beban mampatan, pemasangan berkelakuan sebagai tiang struktur yang panjang dan langsing. Beban mampatan teori maksimum yang boleh ditahan oleh lajur langsing sebelum ketidakstabilan sisi berlaku dikawal oleh Formula Lekuk Kritikal Euler:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

di mana:

• Fcr = Beban lengkok Euler Kritikal (N atau lbf)
• E = Modulus keanjalan bahan rod (untuk keluli karbon/aloi biasa, E ≈ 200 hingga 210 GPa atau 29 × 10⁶ psi)
• I = Luas momen inersia keratan rentas rod bulat pepejal (m⁴ atau in⁴)
• L = Jumlah jarak pemasangan lanjutan antara titik pelekap (m atau dalam)
• K = Faktor panjang lajur berkesan berdasarkan keadaan pelekap silinder
• Le = K · L = Panjang lengkokan berkesan

III. Mengira Momen Inersia untuk Rod Pepejal:

Untuk rod omboh bulat pepejal diameter dr:

                                                                            I = π dr⁴ / 64

Perhatikan bahawa momen inersia bergantung pada kuasa keempat diameter rod (dr⁴). Ini bermakna peningkatan kecil dalam diameter rod menghasilkan peningkatan besar dalam rintangan lengkok:

• Meningkatkan diameter rod daripada 2.0 in kepada 2.5 in (peningkatan 25% diameter) meningkatkan rintangan lengkokan sebanyak 144% (2.44×).

IV. Mengira Beban Kerja Selamat dan Faktor Keselamatan yang Disyorkan

Jangan sekali-kali beroperasi asilinder hidraulikmenghampiri had genting kritikalnya Fcr. Dalam operasi dunia sebenar,silinder hidraulikalami kesipian kecil, permainan pin kecil, pancang pecutan, dan beban sisi yang tidak dapat dielakkan.

Tujahan reka bentuk yang dibenarkan Fallow mesti termasuk faktor keselamatan yang ketat Sf:

                                                                           Fallow = Fcr / Sf

Garis Panduan Faktor Keselamatan yang Disyorkan:

• Mesin Industri Pegun (bersih, berpandukan): Minimum Sf ≥ 2.5 hingga 3.0
• Jentera Mudah Alih Am (treler pembuangan, pemuat, peralatan sisa): Minimum Sf ≥ 3.0 hingga 3.5
• Angkat Berisiko Tinggi / Kakitangan (platform udara, trak boom, kren mudah alih): Minimum Sf ≥ 3.5 hingga 4.5

V. Nisbah Kelangsingan dan Peralihan kepada Formula Johnson

Formula Euler menganggap lenturan elastik semata-mata dan hanya sah untuk lajur langsing di mana nisbah kelangsingan λ melebihi ambang peralihan lajur λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Di mana rg = √I/A = dr / 4 ialah jejari kilasan.

Untuk keluli krom 1045 atau 4140 biasa, ambang peralihan λc ≈ 85 hingga 105:

• Jika λ > λc (Batang Langsing Panjang): Gunakan Formula Euler (kegagalan oleh ketidakstabilan elastik).
• Jika λ ≤ λc (Rod Pendek hingga Sederhana): Gunakan Formula Parabolik Johnson atau kekuatan hasil standard (kegagalan akibat hasil mampatan atau lengkokan tidak anjal).

VI. 4 Pengawasan Kejuruteraan OEM Biasa Yang Menyebabkan Rod Bengkok

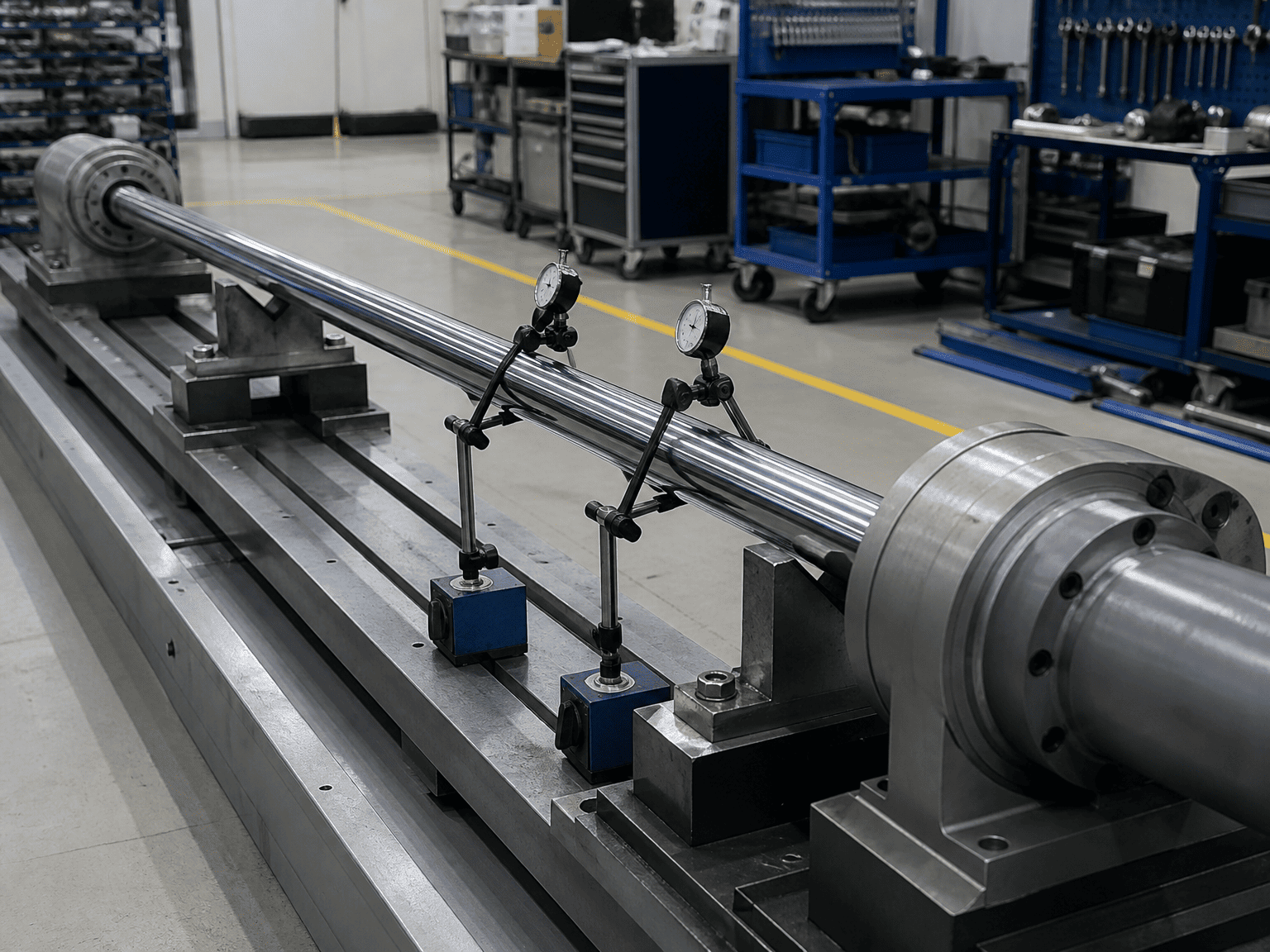

1. Mengira Buckling pada Panjang Ditarik Daripada Panjang Diperpanjang Sepenuhnya:Momen yang paling terdedah berlaku apabila joran berada pada 100% lejang di mana L berada pada tahap maksimum.
2. Mengabaikan Sag Mendatar di bawah Berat Mati:Pada silinder mendatar panjang (> 2 meter lejang), rod krom berat melorot sedikit di bawah graviti, menghasilkan beban sipi terbina dalam yang mempercepatkan lengkokan.
3. Dengan mengandaikan Lekapan Pin Kekal Tanpa Geseran:Lama kelamaan, pin pangsi yang berkarat atau tidak dicairkan akan merampas, mengubah pelekap pangsi menjadi sendi yang berkunci separa, bertekanan tork yang mendorong momen lentur.
4. Mengabaikan Litar Penjanaan Semula:Litar pembezaan / penjanaan semula tertakluk kepada kedua-dua bahagian penutup dan rod kepada tekanan pam penuh, mengekalkan daya tolakan lajur penuh sambil mengurangkan margin struktur.

VII. Perkara yang Perlu Dihantar Apabila Mengukur Silinder Lejang Panjang dengan HCIC

Untuk mendapatkan pengesahan lekuk yang lengkap dan semakan lajur FEA daripada jurutera HCIC, sediakan:

1. Lubang silinder operasi, lejang, dan tekanan pelepasan hidraulik maksimum
2. Geometri pelekap mesin dan lukisan kurungan pangsi (untuk mengesahkan faktor K)
3. Orientasi pemasangan (mendatar, menolak menegak ke atas/bawah, atau lengkok sudut)
4. Kekangan panduan luaran (beban tidak berpandu percuma vs rel slaid linear ketepatan)
5. Kitaran tugas, kelajuan kitaran operasi, dan keadaan persekitaran

VIII. Rakan kongsi dengan HCIC untuk Kejuruteraan Tugas Berat & Silinder Tersuai

HCIC menyediakan kejuruteraan hidraulik yang diperakui, pemodelan CAD 3D, dan pembuatan silinder tersuai untuk peralatan mudah alih dan industri berat di seluruh dunia.
