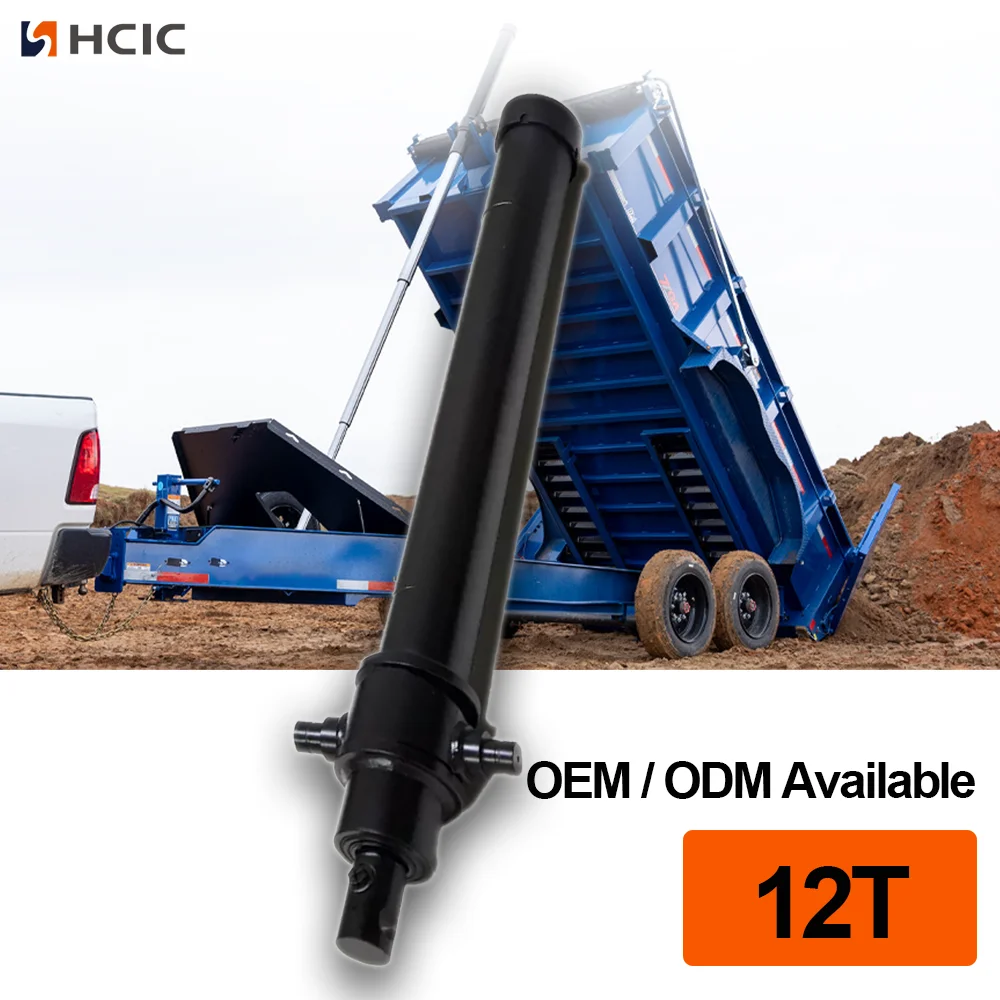

3TG-E90x1199 ialah silinder hidraulik teleskopik bawah badan tiga peringkat dengan lejang 1,199 mm, tekanan kerja maksimum 220 bar dan julat tip katalog 5–14 tan.
Number of stages:
3 peringkatWorking volume:
6.2LMaximum working pressure:
220bar3TG-E90x1199 ialah silinder hidraulik teleskopik bawah badan tiga peringkat yang disenaraikan dalam katalog HCIC-2026. Susun atur bahagian bawah badannya yang padat bertujuan untuk aplikasi sistem tipping di mana silinder mesti menghantar lejang yang panjang sambil kekal dalam ruang di bawah badan dan casis.
Katalog menyenaraikan lejang 1,199 mm, jisim 35 kg, isipadu kerja 6.2 L dan tekanan kerja maksimum 220 bar. Ia juga memberikan julat kapasiti tipping 5–14 tan dan dimensi pemasangan L/A/B/C/D/E utama. Nilai-nilai ini menyokong perbincangan kesesuaian awal; mereka tidak menggantikan pengiraan treler yang lengkap.
| Parameter | Nilai katalog |
|---|---|
| Model | 3TG‑E90x1199 |
| Bilangan peringkat | 3 |
| Strok | 1,199 mm |
| Mass | 35 kg |
| Kelantangan kerja | 6.2 L |
| Tekanan kerja maksimum |
220 bar |
| Julat kapasiti tip katalog | 5-14 tan |
| Dimensi L | 598 mm |
| Dimensi A | 160 mm |
| Dimensi B | 438 mm |
| Dimensi C | 108 mm |
| Dimensi D | 92 mm |
| Dimensi E | 58 mm |
Nilai spesifikasi di atas ditranskripsikan daripada jadual silinder teleskopik bawah badan dalam katalog HCIC-2026 yang dibekalkan. Angka 5–14 tan katalog ialah julat aplikasi, bukan kelulusan muatan universal untuk setiap treler pembuangan.
Pembinaan Bawah Badan Tiga Peringkat
3TG-E90x1199 menggunakan tiga peringkat teleskopik. Apabila ditarik balik, peringkat bersarang membantu mengekalkan pakej silinder dalam kawasan pemasangan bahagian bawah badan. Semasa pelanjutan, peringkat menyediakan pergerakan yang diperlukan untuk kitaran tipping tanpa memerlukan panjang kerja penuh untuk hadir dalam kedudukan tertutup.
Susunan peringkat juga bermakna bahawa daya dan kelajuan silinder boleh berbeza-beza semasa sambungan. Kawasan berkesan berubah apabila peringkat berbeza menjadi aktif, jadi pemilihan harus mempertimbangkan beban, geometri engsel, sudut tipping, aliran pam dan tetapan injap bersama-sama.
Pemasangan bahagian bawah badan dikawal oleh lebih daripada panjang tertutup silinder. Pembeli harus memeriksa susunan buaian atau sokongan, penjajaran pin, kelegaan casis dan laluan silinder apabila badan bergerak dari kedudukan tertutup ke hujung.
Katalog menyenaraikan L sebagai 598 mm dan dimensi A hingga E masing-masing sebagai 160, 438, 108, 92 dan 58 mm. Ukuran ini harus dibandingkan dengan lukisan bingkai dan susunan pelekap pelanggan. Silinder harus diselaraskan melalui reka bentuk pelekap dan bukannya dipaksa ke dalam kedudukan oleh herotan pendakap.

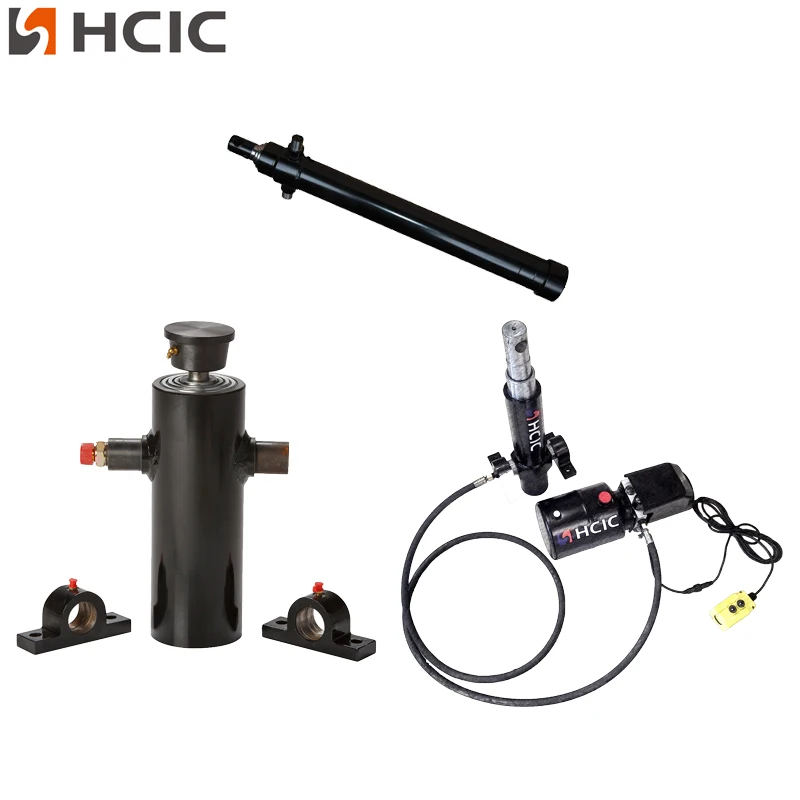

Katalog HCIC juga menunjukkan aksesori dan pilihan sokongan untuk garisan silinder bawah badan, termasuk rujukan sambungan gaya mata rod atau bola dan buaian sokongan silinder. Susunan sambungan dan sokongan yang tepat untuk projek 3TG-E90x1199 harus disahkan daripada lukisan semasa dan bukannya diandaikan daripada ilustrasi katalog umum.
3TG-E90x1199 disenaraikan dengan tekanan kerja maksimum 220 bar. Nilai ini mesti disemak bersama pam, tetapan injap pelepasan, talian hidraulik, kebersihan minyak, struktur pelekap dan beban hujung yang lengkap.
Katalog menyenaraikan julat kapasiti tipping 5–14 tan. Julat ini harus dianggap sebagai rujukan aplikasi katalog. Kesesuaian sebenar bergantung pada badan treler, pengagihan beban, kedudukan engsel, sudut tipping, kekuatan casis, aliran hidraulik dan keadaan operasi.
Silinder dengan lubang atau lejang yang betul masih boleh menjadi tidak sesuai jika geometri pelekap atau tekanan sistem adalah salah. Oleh itu, semakan permohonan penuh hendaklah diselesaikan sebelum silinder dipesan.

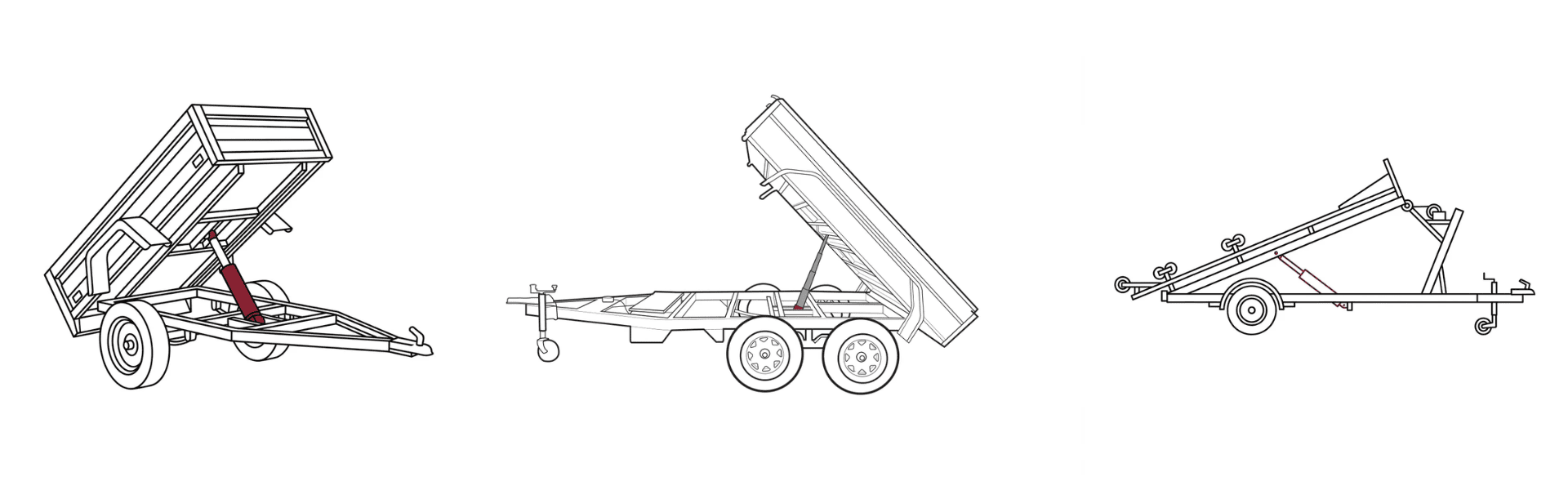

3TG-E90x1199 adalah berkaitan dengan projek treler dump dan sistem tipping bawah badan yang memerlukan silinder tiga peringkat dengan lejang 1,199 mm. Ia boleh dipertimbangkan untuk binaan OEM, kerja penggantian dan reka bentuk semula treler apabila ruang yang tersedia dan keperluan sistem sepadan dengan data katalog.
Katalog HCIC yang dibekalkan menerangkan garis silinder bawah badan dengan konfigurasi dari dua hingga enam peringkat, tetapi artikel ini hanya memfokuskan pada model 3TG-E90x1199. Model lain tidak boleh digunakan sebagai pengganti untuk dimensi atau data operasinya tanpa semakan kejuruteraan yang berasingan.
Untuk sebut harga 3TG-E90x1199 atau penilaian gantian, hantarkan:
- Jenis treler dan dimensi badan
- Ruang strok dan tertutup yang diperlukan
- Lukisan casis, buaian dan kurungan
- Butiran sambungan pin atau bola
- Maklumat tekanan dan aliran pam
- Susunan hos dan port
- Sudut tipping dan pengagihan beban
- Foto silinder semasa dan kawasan pelekap
- Kuantiti yang diperlukan dan status penggantian
Butiran ini membantu membezakan penggantian silinder daripada masalah pendakap, penjajaran atau sistem hidraulik yang lebih besar.
3TG-E90x1199 ialah silinder hidraulik teleskopik bawah badan tiga peringkat dengan lejang 1,199 mm, tekanan kerja maksimum 220 bar, volum kerja 6.2 L dan julat tip katalog 5–14 tan. Dimensi 598 mm L dan ukuran A–E yang disenaraikan menyediakan titik permulaan yang praktikal untuk perancangan pemasangan.
Pemilihan akhir hendaklah berdasarkan sistem treler yang lengkap, bukan pada strok atau tekanan sahaja. Hantar lukisan bawah badan dan data hidraulik kepada HCIC untuk semakan khusus projek sebelum pembelian.
HCIC membangunkan dan mengeluarkan silinder hidraulik dan unit kuasa untuk aplikasi kenderaan dan industri. Untuk projek 3TG-E90x1199, HCIC boleh menyemak lukisan, dimensi yang diukur dan keperluan hidraulik untuk pertanyaan OEM atau penggantian.
