Penerangan Produk

6TG-E130x1947 ialah silinder hidraulik teleskopik bawah badan enam peringkat untuk treler pembuangan. Ia mempunyai lejang 1,947 mm, volum kerja tersenarai 14 L, tekanan kerja maksimum 180 bar dan julat kapasiti tipping 11-18 tan. Dimensi katalognya termasuk A 543 mm, B 216 mm, C 327 mm, D 132 mm dan E 92 mm, dengan jisim tersenarai 53 kg.

Silinder itu tergolong dalam julat bawah badan HCIC untuk peralatan dump ringan, termasuk aplikasi treler pembuangan sisi dan tiga hala. Pemasangan akhir masih mesti diperiksa pada bingkai treler, geometri engsel, laluan beban, litar minyak dan ruang pelekap yang tersedia.

telescopic hydraulic cylinders

I. Perkara 6TG-E130x1947 Direka untuk Dilakukan

Silinder teleskopik bawah badan menggunakan beberapa peringkat bersarang untuk mencipta lejang kerja yang panjang sambil mengekalkan pakej yang ditarik balik lebih pendek daripada satu silinder panjang. Susun atur itu berguna di mana silinder mesti muat di bawah badan tempat pembuangan dan masih menyediakan pergerakan yang mencukupi untuk tipping.

Silinder hidraulik teleskopik bawah badan 6TG-E130x1947 menggunakan enam peringkat. Apabila minyak hidraulik memasuki silinder, peringkat dilanjutkan mengikut urutan untuk menghasilkan pergerakan mengangkat. Semasa penarikan balik, peringkat kembali ke dalam pemasangan bersarang. Urutan sebenar dan kelakuan beban bergantung pada reka bentuk silinder, bekalan minyak, geometri pelekap dan struktur treler.

Ini bukan penggantian universal hanya berdasarkan panjang lejang. Dimensi pemasangan tertutup, susunan pin atau mata, sudut tipping, berat badan dan mata pelekap casis mesti diperiksa sebelum penggantian.

II. Spesifikasi Katalog untuk 6TG-E130x1947

telescopic hydraulic cylinders

item	Spesifikasi katalog
Model	6TG‑E130x1947
Jenis produk	Silinder hidraulik teleskopik bawah badan
Bilangan peringkat	6
Strok	1,947 mm
Angka sambungan tersenarai	53
Kelantangan kerja	14 L
Mass	53 kg
Tekanan kerja maksimum	180 bar
Julat kapasiti tip	11-18 tan
Dimensi A	543 mm
Dimensi B	216 mm
Dimensi C	327 mm
Dimensi D	132 mm
Dimensi E	92 mm

Katalog juga menyenaraikan julat bahagian bawah badan dengan versi bola dan mata, kurungan pelekap dan sokongan, dan beberapa pilihan port. Sambungan yang tepat dan konfigurasi pelekap untuk sebut harga hendaklah disahkan dengan reka letak lukisan dan treler yang diperlukan.

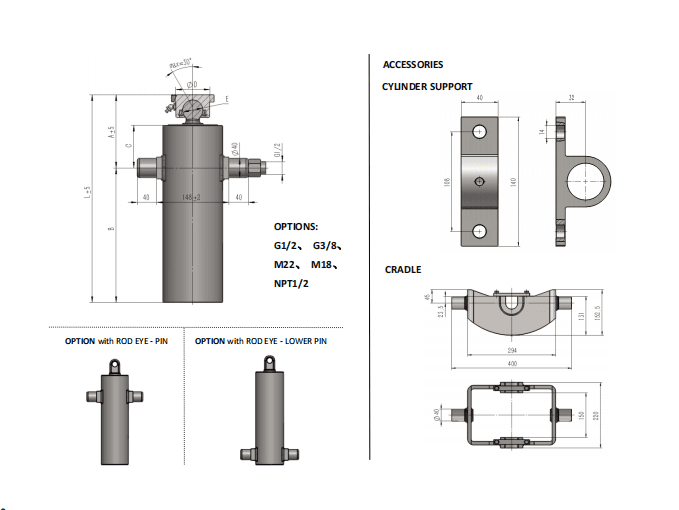

III. Memahami Dimensi Utama

Katalog mengenal pasti dimensi A hingga E pada data produk. Dimensi ini adalah rujukan pemasangan, bukan nilai yang boleh ditukar ganti. Silinder gantian mesti sepadan dengan pusat pin sebenar, pendakap, kelegaan dan geometri badan treler.

Semakan praktikal harus membandingkan:

- Ruang yang tersedia di bawah badan pembuangan apabila ditarik balik

- Kedudukan kerja silinder dan laluan lanjutan

- Penjajaran pin atau mata pada kedua-dua hujungnya

- Pembersihan dari casis, badan, gandar, hos dan komponen lain

- Sudut tipping yang diperlukan dan titik di mana silinder mencapai lanjutan penuh

- Kedudukan engsel badan dan arah pemindahan beban

Lejang 1,947 mm hanyalah satu bahagian yang sesuai. Silinder dengan lejang yang sama masih boleh menjadi tidak sesuai jika panjang tertutup, ketinggian pelekap atau geometri sambungannya berbeza.

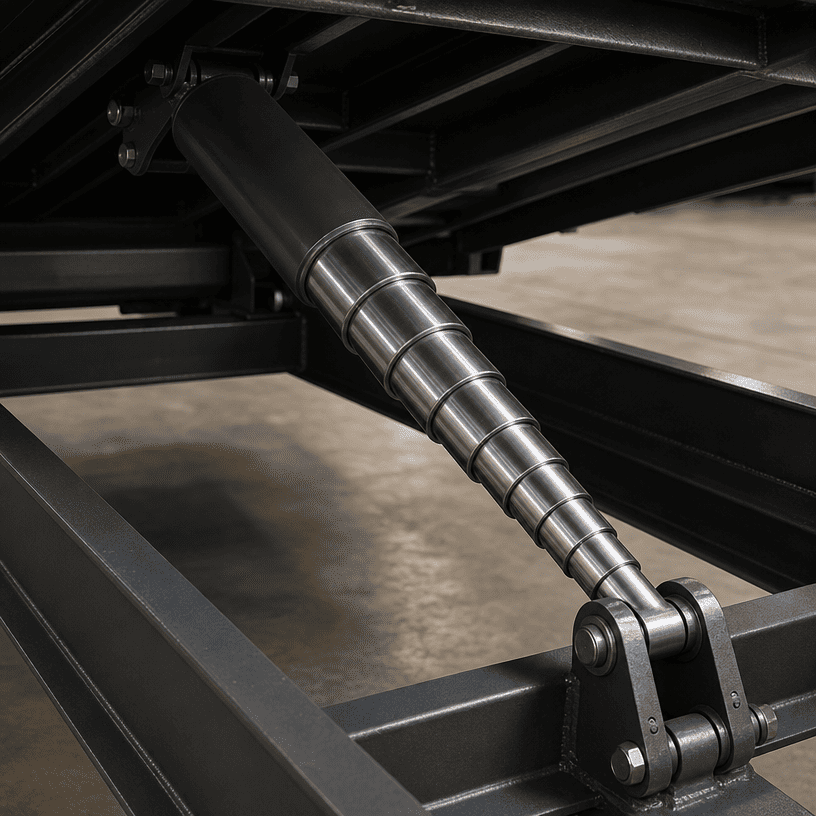

IV. Pembinaan Teleskopik Enam Peringkat

Pembinaan enam peringkat membolehkan 6TG-E130x1947 memberikan lejang panjang daripada susunan bahagian bawah badan yang padat. Bahagian tong bersarang berkongsi tugas sambungan, jadi setiap peringkat dan antara muka pengedapnya mesti berfungsi dalam susunan yang betul.

telescopic hydraulic cylinder

Silinder teleskopik juga memerlukan perhatian yang teliti terhadap penjajaran. Pendakap pelekap harus memandu silinder melalui laluan yang dimaksudkan tanpa memaksa pentas untuk membawa beban sisi yang dicipta oleh bingkai yang herot. Silinder ialah komponen penghasil daya; ia tidak boleh digunakan untuk membetulkan masalah penjajaran engsel atau casis.

Katalog menerangkan julat bahagian bawah badan sebagai tersedia dengan kurungan dan sokongan. Untuk pemasangan OEM, reka bentuk pendakap, penjajaran pin dan susunan buaian hendaklah disemak bersama-sama dengan silinder dan bukannya dianggap sebagai renungan yang berasingan.

V. Had Tekanan, Kapasiti dan Penggunaan

Katalog menyenaraikan tekanan kerja maksimum 180 bar dan julat kapasiti tipping 11-18 tan untuk 6TG-E130x1947. Angka-angka ini mesti dibaca dalam konfigurasi peralatan yang dimaksudkan. Mereka tidak menetapkan penarafan muatan keseluruhan treler.

Prestasi tipping sebenar bergantung pada berat badan, pengagihan muatan, geseran engsel, sudut silinder, kedudukan pelekap, aliran hidraulik, kehilangan tekanan dan kekuatan struktur. Pengilang treler tetap bertanggungjawab untuk memeriksa laluan muatan lengkap dan keadaan operasi yang selamat.

Angka 180 bar juga harus dipadankan dengan pam, injap, hos, kelengkapan dan perkakasan pelekap. Sistem tidak boleh dikendalikan melebihi penarafan yang dibenarkan bagi komponen yang dinilai paling rendah.

VI. Maklumat Pengedap dan Permukaan daripada Katalog

Penerangan silinder bawah badan HCIC menyatakan bahawa pengedap yang digunakan dalam julat ini bertujuan untuk menahan ubah bentuk dan haus kekal dan untuk beroperasi dalam julat suhu -40°C hingga +100°C. Katalog juga menyatakan bahawa peringkat menggunakan krom keras dan julat direka untuk tekanan kerja maksimum 200 bar dalam perihalan ciri bahagian bawah badan umum.

Untuk baris jadual 6TG-E130x1947 khusus, tekanan kerja maksimum yang disenaraikan ialah 180 bar. Nilai jadual khusus model harus digunakan untuk artikel dan petikan produk ini. Pernyataan julat yang lebih luas tidak boleh digunakan untuk menggantikan nilai tersenarai model.

Katalog mempersembahkan 6TG-E130x1947 sebagai produk bahagian bawah badan untuk peralatan pembuangan. Ia tidak menyediakan sebatian pengedap lengkap, ketebalan permukaan, hayat kitaran atau selang penyelenggaraan terperinci untuk model khusus ini. Butiran tersebut hendaklah disahkan apabila medium operasi, iklim dan kitaran tugas diketahui.

VII. Semakan Pemasangan Sebelum Memesan

Pembeli yang menggantikan atau menyatakan 6TG-E130x1947 hendaklah menyediakan maklumat berikut:

small trailer hydraulic cylinders

1. Model silinder semasa dan plat pengenalan, jika ada

2. Dimensi pusat pin atau pusat mata dalam kedudukan ditarik balik dan dilanjutkan

3. Sudut lejang dan tipping yang diperlukan

4. Buang panjang badan, berat kosong dan julat muatan yang dimaksudkan

5. Lokasi engsel dan lukisan pendakap pelekap

6. Aliran pam, tekanan sistem dan jenis injap

7. Sambungan hos dan keperluan port

8. Ruang yang tersedia di bawah badan dan sekitar casis

9. Suhu operasi dan jangkaan pendedahan kepada air, habuk atau pencemaran jalan

10. Sama ada kurungan, penyokong, buaian atau kit pemasangan lengkap diperlukan

Maklumat pemasangan yang jelas mengurangkan risiko menerima silinder yang mempunyai lejang yang betul tetapi tidak boleh dipasang dengan selamat pada treler.

VIII. Aplikasi

Katalog ini mengaitkan rangkaian teleskopik bahagian bawah badan dengan peralatan pelupusan ringan, pembuangan sisi dan aplikasi treler pembuangan tiga hala. 6TG-E130x1947 boleh dipertimbangkan apabila peralatan memerlukan pukulan panjang dan reka bentuk enam peringkat sesuai dengan ruang bawah badan yang tersedia.

Kelulusan permohonan hendaklah berdasarkan semakan mekanikal dan hidraulik yang lengkap. Penerangan produk sahaja tidak dapat mengesahkan kesesuaian untuk model treler, muatan atau sudut tipping tertentu.

IX. Soalan Lazim

Berapakah bilangan peringkat yang ada pada 6TG‑E130x1947?

Katalog HCIC‑2026 menyenaraikan 6TG‑E130x1947 sebagai silinder enam peringkat.

Apakah strok yang disenaraikan?

Katalog menyenaraikan lejang 1,947 mm.

Apakah tekanan yang disenaraikan untuk model ini?

Jadual model menyenaraikan tekanan kerja maksimum 180 bar.

Apakah julat kapasiti tip yang ditunjukkan?

Katalog menyenaraikan julat kapasiti 11‑18 tan julat kapasiti tip.

Bolehkah ia menggantikan mana-mana silinder dengan lejang 1,947 mm?

Tidak. Dimensi pelekap, geometri engsel, penjajaran kurungan, tekanan, aliran dan laluan beban lengkap mesti diperiksa sebelum penggantian.

Adakah kurungan dan sokongan tersedia?

Penerangan produk bahagian bawah badan umum menyatakan bahawa kurungan dan sokongan tersedia dalam julat. Keperluan tepat untuk 6TG‑E130x1947 hendaklah disahkan dalam petikan.

X. Minta Semakan Kelengkapan 6TG-E130x1947

Silinder hidraulik teleskopik bawah badan 6TG-E130x1947 menggabungkan pembinaan enam peringkat dengan lejang 1,947 mm dan dimensi tersenarai katalog untuk penyepaduan treler. Untuk meminta sebut harga yang berguna secara teknikal, hantarkan HCIC butiran silinder sedia ada, lukisan pelekap, sudut tipping, data pam dan keadaan operasi.

HCIC kemudiannya boleh menyemak model terhadap pemasangan bahagian bawah badan sebenar dan bukannya bergantung pada panjang lejang sahaja.

XI. Mengenai HCIC

Jinan Huachen Industrial Co., Ltd. telah diasaskan pada tahun 1998. Katalog HCIC-2026 menerangkan HCIC sebagai pengeluar yang menumpukan pada silinder hidraulik dan unit kuasa untuk peralatan pengangkutan, jentera pembinaan dan aplikasi industri lain.
