Pengangkat gunting HCIC-630 untuk treler tempat pembuangan: Jarak pelekap 37.50 inci, lejang silinder 25 inci, sambungan maks 65.75 inci. Rangka penguat yang dikimpal robotik untuk treler pembuangan berat, badan bijian dan roll-off sisa.
Pengangkat gunting untuk treler pembuangan ialah unit terbesar dalam talian angkat kuasa Amerika kami. Gred industri. Dibina untuk beban yang ditolak oleh pengangkat yang lebih kecil.

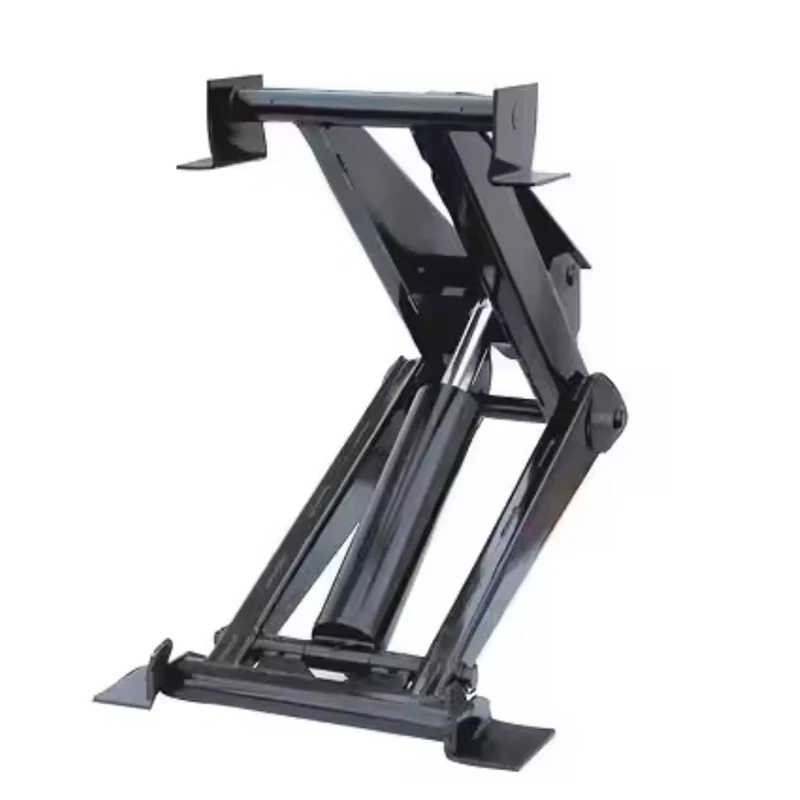

Ia adalah rangka penguat jenis gunting: lengan keluli bersilang, silinder hidraulik di tengah, rasuk silang 24 inci di atas. Silinder menyebarkan lengan; lengan melipatgandakan strok menjadi lif. Pada sambungan maksimum 65.75 inci, ia menaikkan badan pembuangan gandar tandem penuh yang cukup tinggi untuk membersihkan tanah liat basah dan agregat berat bersih.
Ini bukan aksesori trak. Ini adalah sekeping infrastruktur pengendalian bahan yang berfungsi di bawah badan komersial dan berfungsi selama bertahun-tahun.
Daripada lukisan HCIC, diukur pada unit:
| Dimensi | Nilai | Apa Itu |
|---|---|---|
| A | 24.00" | Panjang rasuk silang atas |
| B | 37.50" | Jarak pemasangan (pangsi depan ke belakang) |
| C | 25.00" | Lejang silinder |
| D | 9.75" | Kedalaman bingkai pada pelekap |
| E | 65.75" | Sambungan maks (tinggi dinaikkan) |
| F | 22.50" | Lebar hadapan |
| G | 14.50" | Lebar belakang |
Rasuk silang 24-inci membawa badan pembuangan merentasi lebar penuhnya pada kecondongan penuh. Jarak pelekap 37.50 inci menyebarkan beban pangsi ke bahagian casis yang lebih panjang — itulah yang menghalang bingkai tandem yang panjang daripada melentur apabila beban terlepas. Lejang silinder 25 inci, yang dikuatkan melalui lengan gunting, menghasilkan kenaikan 65.75 inci.

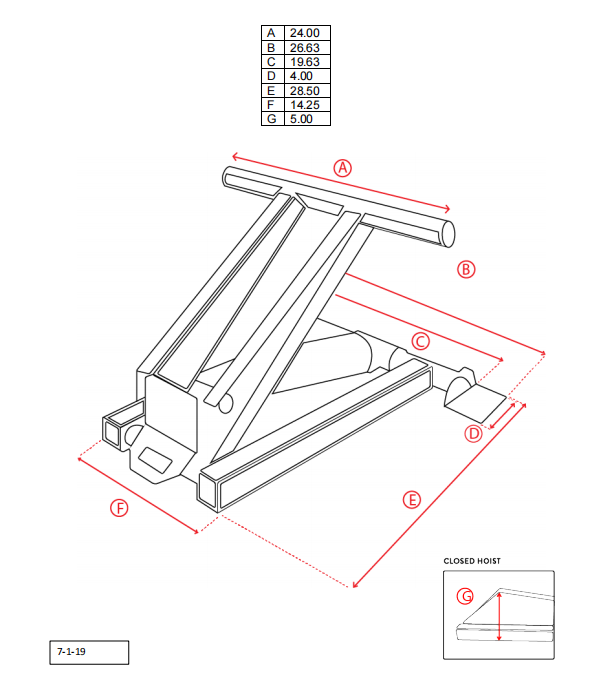

Bandingkan jejak dengan 310: jarak pelekap 37.50" vs 28.50", lebar hadapan 22.50" vs 14.25". 630 adalah haiwan yang berbeza. Jika casis anda dibina untuk angkat yang lebih kecil, yang ini tidak akan muat tanpa kerja rangka. Itu adalah dengan reka bentuk.
Dua daya penting dalam angkat pembuangan: daya pecah dan geometri penahan.
Breakout** ialah tolakan awal yang memecahkan beban longgar — saat agregat basah memutuskan sama ada ia mahu menggelongsor atau kekal tersekat. Lengan gunting tebal 630-an pada sudut rendah menjana kelebihan mekanikal maksimum pada masa itu. Di sinilah kebanyakan pesawat angkat mati: bingkai yang melentur semasa pelarian menghantar badan berpusing ke sisi.
Menahan geometri** ialah perkara yang berlaku selepas beban mula bergerak. Lengan bersilang memastikan badan berpusat di atas casis melalui seluruh arka. Di atas tanah yang lembut atau jalan yang dimahkotai, badan kekal persegi. Ram teleskopik tidak boleh melakukan ini - ia menolak dalam satu baris dan membolehkan badan memburu keseimbangan.
630 direka bentuk untuk 10 darjah di mana segala-galanya menjadi salah, dan ia melakukannya dengan keluli, bukan elektronik.
Bingkai mengambil beban paling teruk semasa pelarian, setiap kitaran. Kimpalan manual dengan pusingan sejuk gagal pada musim sejuk sub-sifar pertama. Robot itu meletakkan manik penembusan penuh yang sama pada unit 1 dan unit 500.
Pengerasan aruhan membawa permukaan pin kepada kekerasan yang mendalam manakala teras kekal keras. Gunting pin lembut di bawah beban sisi; pin yang keras sepenuhnya retak. Sarung yang dikeraskan tahan haus, teras yang tegar tahan ricih, sesendal yang bersaiz besar menyebarkan tekanan sentuhan.
Pengangkat dioptimumkan sebagai sistem dengan unit kuasa kami. Apabila unit kuasa dan angkat bersaiz bersama, lif adalah linear — kelajuan stabil dari inci pertama hingga terakhir, tiada lonjakan, tiada slam. Pada trak pusingan kitaran tinggi, lineariti itulah yang menghalang rangka daripada dipukul sehingga mati.

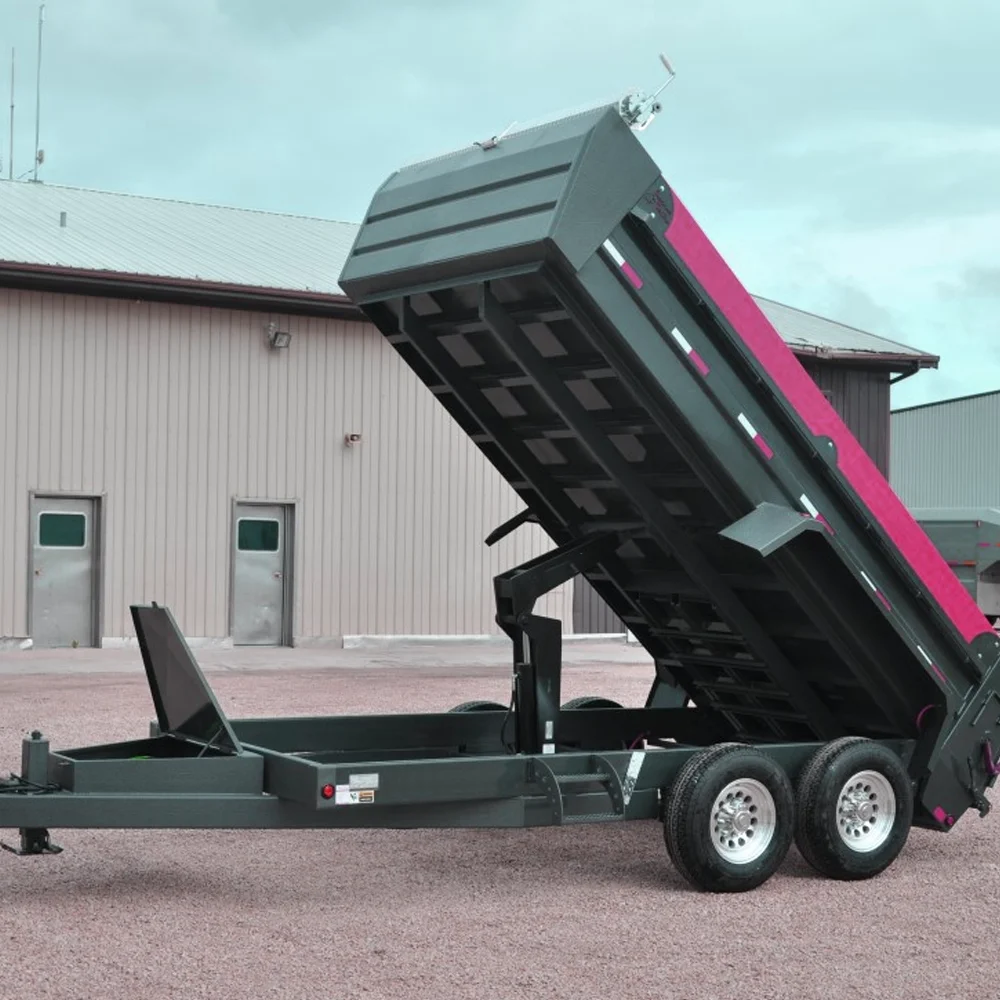

Treler tempat pembuangan sampah pembinaan.Tanah liat basah, agregat berat, beban melekit yang mengalihkan berat di tengah-tengah pembuangan. Laluan beban berpusat 630's mengendalikan anjakan tanpa memutar badan.
Badan bijirin pertanian.Tiupan yang cepat dan stabil di padang berlumpur. Bijirin bergerak pantas apabila ia dilepaskan — badan perlu kekal persegi manakala 20 tan meluncur keluar.
Penggilingan sisa industri.Peralatan kitaran tinggi yang berjalan sepanjang hari. Toleransi sifar untuk masa henti, jadi sambungan dibina untuk digris, bukan diganti.
Perlombongan dan pembinaan berat.Dengan keluli aloi yang dinaik taraf, 630 mengambil penyalahgunaan tugas saya.
630 sesuai dengan casis yang dibina untuk jarak pemasangan 37.50 inci dan badan yang memerlukan peningkatan 65.75 inci. Sebelum anda memesan:
1. Ukur jarak pelekap pada rel bingkai anda (B = 37.50")
2. Periksa kedalaman yang tersedia pada pelekap (D = 9.75")
3. Sahkan ketinggian yang dinaikkan membersihkan konfigurasi badan anda (E = 65.75")
4. Sahkan sistem hidraulik anda menyampaikan aliran yang diperlukan oleh lejang 25 inci untuk berkitar dengan pantas
Jika nombor anda tidak sepadan, kami akan memberitahu anda. 520 atau 620 mungkin lebih sesuai, atau kami membina varian tersuai. Pengangkat yang tidak sesuai ialah keluli sekerap dengan jaminan.
Setiap pesanan tersuai mendapat pemeriksaan kesesuaian CAD sebelum keluli dipotong. Kami tidak menghantar alat ganti yang melawan casis anda.
ISO 9001:2015
pensijilan CE
Pengeluaran dalaman: kimpalan, rawatan haba, pemesinan, pemasangan, ujian tekanan
Rekod perkhidmatan jangka panjang dalam projek kenderaan komersial Amerika Utara
630 dibina di loji Jinan yang sama dengan silinder teleskopik kami untuk trak sampah dan unit kuasa DC kami. Sistem kualiti yang sama, bangku ujian yang sama.
S: Apakah kapasiti berat 630?
A: Kapasiti bergantung pada casis, panjang badan dan aliran hidraulik. 630 diberi nilai Gred Perindustrian dalam barisan kami — bingkai terbesar yang kami bina. Untuk jawapan tonase tertentu, hantar saiz badan dan spesifikasi casis. Kami memetik dengan nombor, bukan kata sifat.
S: Adakah 630 sesuai dengan trak yang mempunyai angkat 416 sekarang?**
A: Secara dimensi tidak. 630 memerlukan jarak pemasangan 37.50 inci; 416 berjalan 29.00 inci. Pasang semula bermaksud pengubahsuaian bingkai. Jurutera kami boleh menjalankan audit kesesuaian pada casis anda sebelum anda membuat komitmen.
S: Apakah unit kuasa yang diperlukan oleh 630?

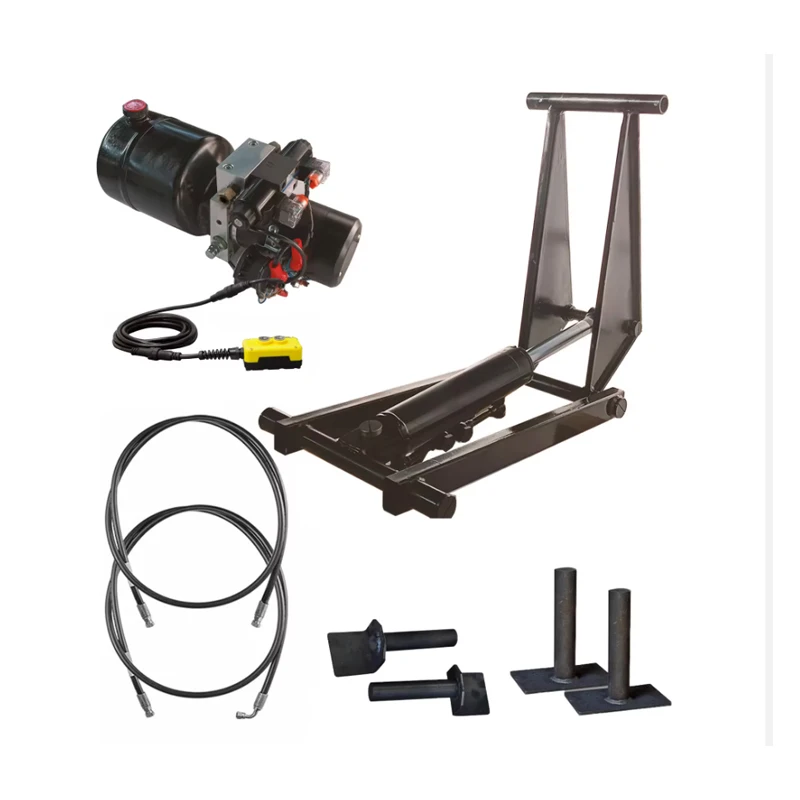

A: Unit 24V DC, kelas PU-4500, dengan aliran dipadankan dengan lejang 25 inci. Kami membungkus hoist + unit kuasa + hos sebagai satu pesanan supaya sistem bersaiz betul.
S: Berapa lama angkat 630 tahan?
J: Dengan pelinciran mingguan dan unit kuasa yang sepadan, bingkai ini berjalan selama bertahun-tahun dalam perkhidmatan komersial harian. Kami mempunyai pengangkat 630 kelas dalam penggunaan berterusan Amerika Utara sejak talian dilancarkan.
S: Adakah anda menghantar 630 ke AS dan Kanada?
A: Ya. Pengangkutan laut ke Amerika Utara berjalan 16-22 hari dari Qingdao. Dokumentasi — senarai pembungkusan, invois, sijil — dikendalikan secara dalaman.
S: Bolehkah anda membina versi tersuai?
A: Ya. Peningkatan bahan, perubahan lejang, pengubahsuaian pelekap. Pesanan tersuai termasuk cek kesesuaian CAD dan tarikh penghantaran tetap.
Jinan Huachen Industrial Co., Ltd. Diasaskan 1998. Jinan, Shandong, China. Tiga kilang. 300+ pekerja. 25+ jurutera. Eksport ke 50+ negara.
Kami membina silinder hidraulik, unit kuasa dan sistem pengangkat — daripada angkat ringan HCIC-310 kepada rangka industri 630. Semua dihasilkan di kilang kami sendiri, semuanya diuji sebelum penghantaran.
