Pengangkat gunting HC-416 untuk treler membuang syatem dengan lubang 5 inci, lejang 16 inci, julat kapasiti katalog 5–11.4 tan dan berat anggaran 229 lb.

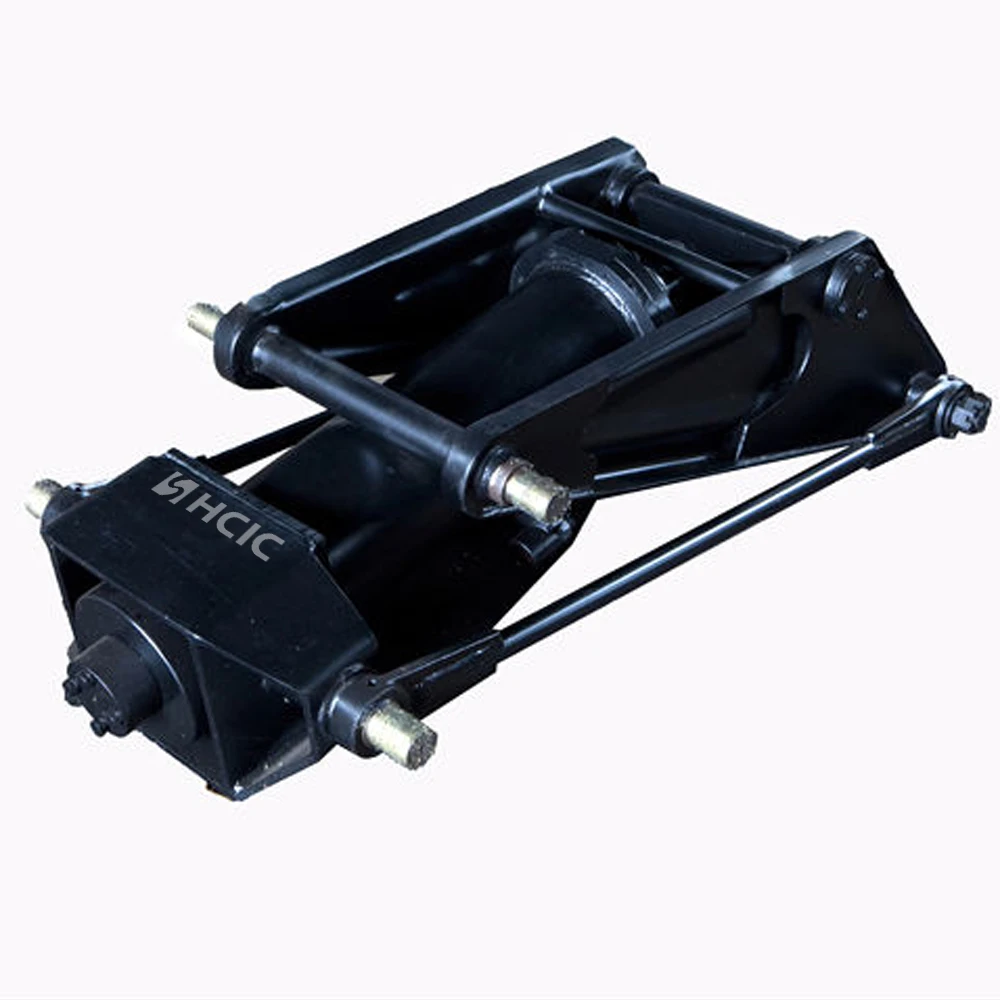

HC-416 ialah alat angkat gunting yang disenaraikan dalam katalog HCIC-2026 untuk sistem mengangkat treler dump. Ia menggabungkan silinder hidraulik dengan mekanisme gunting, bingkai dan komponen pelekap untuk menukar pergerakan silinder menjadi lif terkawal badan pembuangan.
Model ini ialah titik permulaan praktikal untuk pembina treler dan pembeli gantian yang memerlukan pengangkat treler pembuangan hidraulik padat dengan sampul dimensi yang ditentukan. Kesesuaian akhir masih bergantung pada rangka treler, berat badan, kedudukan engsel, sudut pembuangan yang diperlukan dan litar hidraulik.
| Parameter | Nilai katalog |
|---|---|
| Model | HC-416 |
| Jenis produk | Scissor hoist untuk treler pembuangan |
| Panjang badan | 40.4 inci |
| membosankan | 5 dalam |
| Strok | 16 dalam |
| joran | 2 dalam |
| Ketinggian pemasangan | 4.97 dalam |
| Julat kapasiti katalog | 5–11.4 tan |
| Anggaran berat | 229 lb |
Nilai di atas ditranskripsikan daripada jadual Scissor Hoist for Dump Trailer dalam katalog HCIC-2026 yang dibekalkan, halaman PDF 15. Julat kapasiti ialah rujukan katalog untuk semakan aplikasi, bukan penilaian muatan universal untuk setiap reka bentuk treler.
Silinder hidraulik langsung tidak selalu memberikan geometri angkat terbaik untuk bingkai treler. Mekanisme gunting mengubah hubungan antara perjalanan silinder dan pergerakan badan, membantu sistem pengangkat berfungsi dalam ruang pemasangan yang ditetapkan.
HC-416 adalah relevan apabila pembina memerlukan pakej angkat 5-inci-bore, 16-inci-lejang untuk treler dalam julat aplikasi 5–11.4 tan katalog. Pengangkat hendaklah dikaji semula sebagai sebahagian daripada sistem pengangkatan yang lengkap dan bukannya dipilih daripada lubang silinder sahaja.
Geometri gunting, kedudukan pangsi dan engsel badan menentukan berapa banyak daya yang mencapai badan tempat pembuangan di titik berbeza dalam lif. Treler yang mudah dimulakan mungkin memerlukan daya dan sudut yang berbeza berhampiran bahagian atas kitaran pembuangan. Itulah sebabnya lukisan bingkai dan semakan pergerakan penting sebelum kelulusan pengeluaran.
Katalog itu menyenaraikan panjang badan 40.4 inci dan ketinggian pelekap 4.97 inci untuk HC-416. Bandingkan nilai ini dengan bingkai treler, anggota silang dan ruang yang tersedia di bawah badan tempat pembuangan. Juga periksa kelegaan semasa badan bergerak dari kedudukan tertutup ke sudut pembuangan yang diperlukan.
Lubang 5-inci, lejang 16-inci dan rod 2-inci menerangkan data silinder utama, tetapi mereka tidak mentakrifkan hasil angkat lengkap dengan sendirinya. Lengan gunting, pin pangsi, engsel badan dan kurungan pelekap semuanya mempengaruhi laluan daya sebenar.
Pengangkat mesti dipasang dengan tepat. Pivot yang ketat atau tidak sejajar boleh mencipta rintangan yang tidak dapat dibetulkan oleh litar hidraulik. Sebelum ujian, sahkan bahawa pin diletakkan, kurungan disokong dengan betul dan lengan gunting boleh bergerak melalui arka yang dimaksudkan.

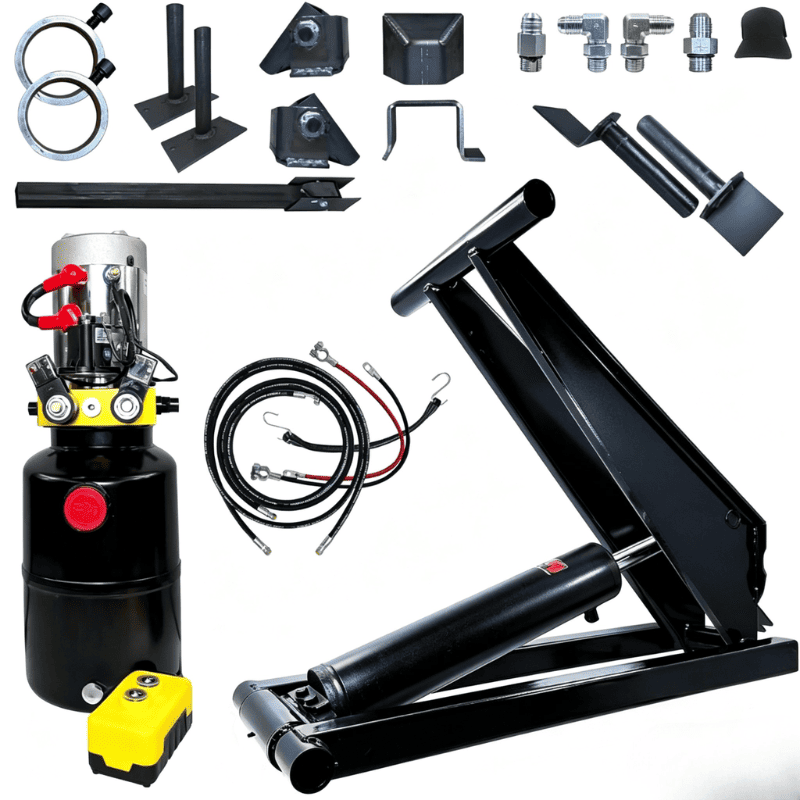

Katalog menerangkan kit gunting-angkat dengan pam, tangki keluli, hos, kelengkapan, injap kawalan beban, kit prop dan kabel bateri. Konfigurasi kit yang tepat harus disahkan untuk projek itu. Pam, perlindungan pelepasan, hos dan injap kawalan mesti sepadan dengan silinder dan keperluan operasi treler.
Fungsi kawalan beban adalah penting dalam sistem treler pembuangan kerana badan tidak boleh jatuh tanpa kawalan jika tekanan atau keadaan hos berubah. Pereka peralatan hendaklah menyemak susunan injap sebenar dan arahan pemasangan sebelum pentauliahan.
HC-416 boleh dipertimbangkan untuk binaan treler sampah OEM, kerja penggantian armada dan naik taraf treler di mana ruang bingkai yang tersedia dan keperluan pengangkatan sepadan dengan data katalognya.
Perbincangan projek biasa termasuk treler pembuangan gandar tunggal atau gandar bersamaan, treler utiliti, treler pertanian dan treler pembinaan ringan. Pilihan yang betul bergantung pada berat badan sebenar, muatan, geometri engsel, sudut pembuangan yang dikehendaki dan persekitaran operasi.
Jangan gunakan julat 5–11.4 tan sebagai kelulusan yang berdiri sendiri. Muatan, struktur badan dan pengagihan beban boleh mengubah daya dalam sistem angkat. Semakan teknikal perlu dilengkapkan sebelum menggantikan angkat yang berbeza dengan HC-416.
Untuk petikan angkat gunting HC-416 atau semakan penggantian, hantarkan:
Butiran ini membolehkan unit angkat, silinder dan hidraulik dikaji semula sebagai satu sistem.
HC-416 memberikan pembangun treler tempat sampah model gunting-angkat yang ditentukan untuk dinilai: panjang badan 40.4 inci, lubang 5 inci, lejang 16 inci, ketinggian pelekap 4.97 inci dan julat kapasiti katalog 5–11.4 tan.
Hantar susun atur treler, keperluan pengangkatan dan data hidraulik kepada HCIC untuk semakan khusus projek sebelum membuat pesanan
