Semak pengangkat kuasa Model 621 untuk dimensi katalog treler longgokan dan semak ruang bingkai treler, geometri pelekap, pelepasan badan dan akses perkhidmatan sebelum membuat pesanan.

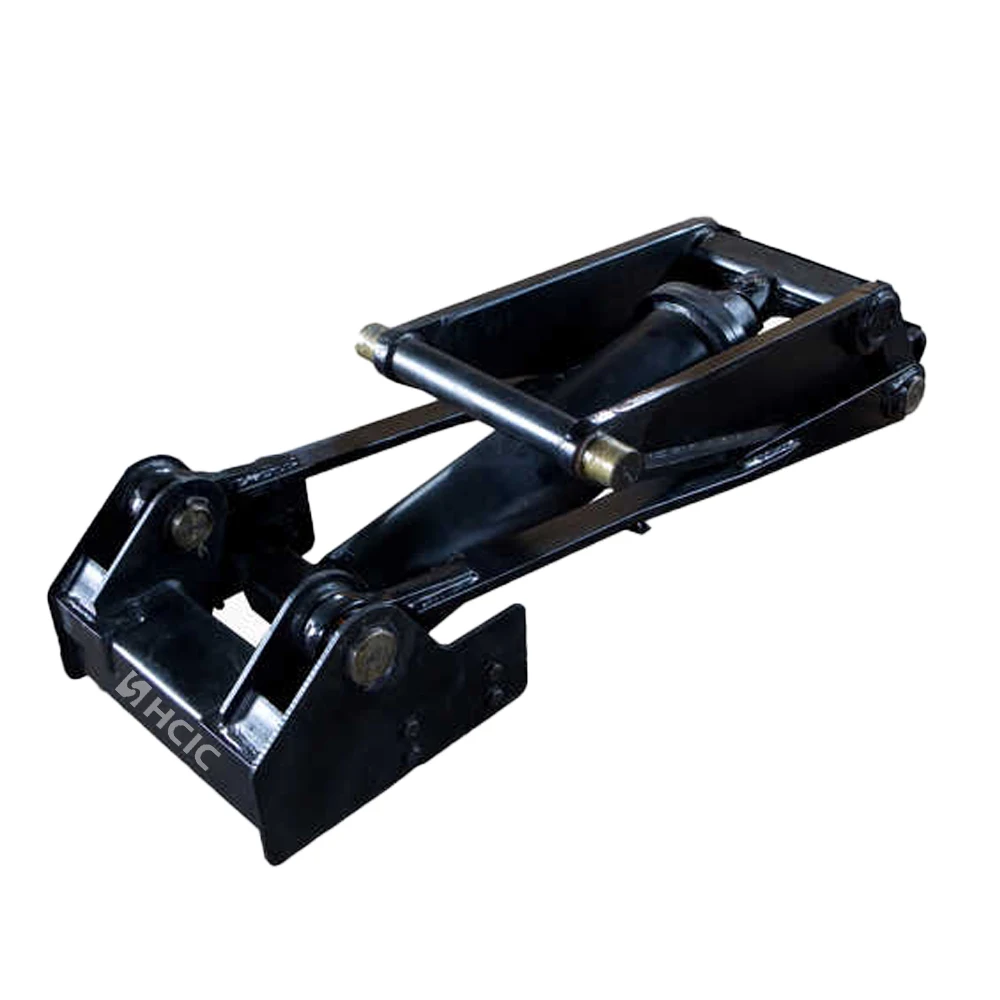

Pengangkat kuasa Model 621 untuk treler dump disenaraikan dalam katalog American Power Hoists yang dibekalkan untuk aplikasi sistem pengangkat treler. Untuk pembina OEM atau pembeli gantian, langkah pertama yang penting ialah kesesuaian dimensi: angkat mesti berfungsi dengan rangka treler, pergerakan badan tempat pembuangan, titik pelekap dan susunan hidraulik.

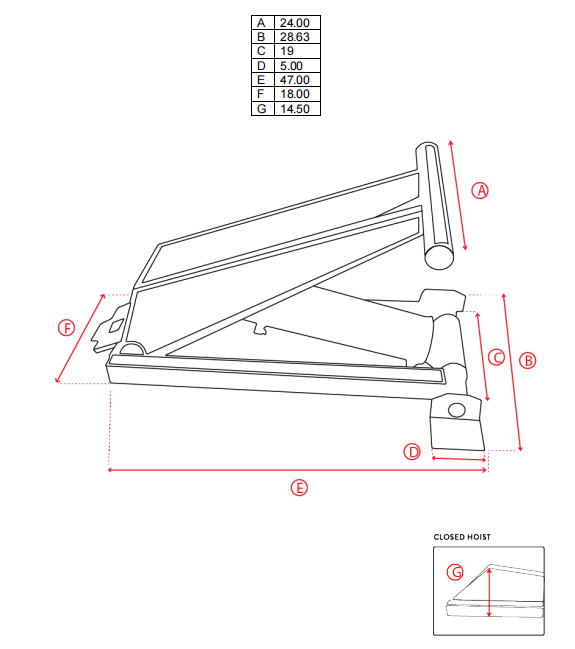

Halaman Model 621 memberikan rujukan tujuh dimensi, A hingga G. Pengukuran ini menyediakan titik permulaan praktikal untuk semakan lukisan treler sebelum butiran pendakap akhir, pin dan tetulang diluluskan.
| Parameter | Nilai katalog |
|---|---|
| Model | 621 |
| Kategori produk | Pengangkat kuasa |
| Dimensi A | 24.00 dalam |
| Dimensi B | 28.63 dalam |
| Dimensi C | 19.00 dalam |
| Dimensi D | 5.00 dalam |
| Dimensi E | 47.00 dalam |
| Dimensi F | 18.00 dalam |
| Dimensi G | 14.50 dalam |
Nilai di atas ditranskripsikan daripada halaman Model 621 dalam katalog yang dibekalkan. Sahkan lukisan teknikal terkini terhadap treler sebenar sebelum pengeluaran atau kelulusan penggantian.
Pengangkat treler beroperasi melalui sudut mekanikal yang berubah-ubah. Ruang yang terdapat di bawah tempat pembuangan sampah tertutup boleh berubah apabila badan mula diangkat. Rangka silang, pendakap, hos hidraulik dan bahagian bawah badan mesti kekal jelas sepanjang pergerakan.
Atas sebab ini, angkat kuasa Model 621 harus dinilai sebagai sebahagian daripada sistem pengangkatan yang lengkap dan bukannya dipilih mengikut nombor model sahaja. Struktur treler, kedudukan engsel belakang, susunan pelekap dan litar hidraulik semuanya menjejaskan pemasangan akhir.
Mulakan dengan dimensi A, B dan C apabila membandingkan angkat dengan ruang yang tersedia antara bingkai dan badan tempat pembuangan. Ukur kedudukan tertutup, kemudian semak semula laluan pergerakan badan semasa kitaran mengangkat.
Pemeriksaan pelepasan statik mungkin tidak mendedahkan sentuhan yang berlaku apabila badan berputar. Lukisan berdimensi atau gambar pemasangan bertanda adalah lebih berguna daripada satu ukuran yang diambil dari treler tertutup.
Dimensi D, F dan G membantu pembeli membincangkan plat sokongan, kedudukan pin dan tetulang bingkai. Mereka tidak boleh dianggap sebagai lukisan kurungan lengkap. Reka bentuk pemasangan sebenar mesti mengambil kira beban tindak balas, penjajaran pin, susun atur kimpalan dan struktur yang menerima daya angkat.
Susunan sokongan juga memerlukan akses yang mencukupi untuk pemeriksaan, penghalaan hos dan kerja servis masa hadapan. Pemasangan yang ketat bukanlah pemasangan yang baik secara automatik jika akses rutin disekat.
Dimensi E disenaraikan sebagai 47.00 inci untuk Model 621. Bandingkan nilai ini dengan panjang pemasangan yang tersedia, kedudukan badan tertutup dan lokasi anggota silang atau peralatan yang berdekatan.
Susunan keseluruhan juga harus memberi ruang untuk sambungan hidraulik dan pemeriksaan visual. Kelulusan akhir hendaklah berdasarkan lukisan terkini dan sampul surat pergerakan yang lengkap.
Pengangkat kuasa Model 621 untuk treler pembuangan adalah berkaitan dengan projek sistem pengangkat yang memerlukan model katalog yang ditetapkan dan rujukan dimensi. Ia mungkin disemak untuk binaan treler OEM, kerja penggantian dan reka bentuk semula sistem apabila keperluan mekanikal dan hidraulik disahkan.
Halaman Model 621 yang dibekalkan menyenaraikan dimensi tetapi tidak memberikan kapasiti yang disahkan, nilai tekanan kerja, angka hayat perkhidmatan atau pensijilan untuk model ini. Butiran ini mesti disahkan untuk projek sebenar dan tidak boleh disimpulkan daripada nombor model.
Untuk semakan OEM atau penggantian, hantar:
Maklumat ini membantu HCIC menilai kesesuaian tanpa menganggap butiran struktur atau hidraulik tersembunyi.
Ia ialah alat angkat kuasa tersenarai dalam katalog yang dipertimbangkan di sini untuk aplikasi sistem angkat treler dump. Kesesuaian akhir bergantung pada struktur treler, susunan pelekap dan sistem hidraulik.
Katalog menyenaraikan A pada 24.00 inci, B pada 28.63 inci, C pada 19.00 inci, D pada 5.00 inci, E pada 47.00 inci, F pada 18.00 inci dan G pada 14.50 inci.
| Parameter | Nilai katalog |
|---|---|
| Model | 621 |
| Kategori produk | Pengangkat kuasa |
| Dimensi A | 24.00 dalam |
| Dimensi B | 28.63 dalam |
| Dimensi C | 19.00 dalam |
| Dimensi D | 5.00 dalam |
| Dimensi E | 47.00 dalam |
| Dimensi F | 18.00 dalam |
| Dimensi G | 14.50 dalam |
Tiada nilai kapasiti yang disahkan ditunjukkan pada halaman Model 621 yang dibekalkan. Kapasiti mesti dikaji semula terhadap reka bentuk treler yang lengkap dan keperluan projek.
Tidak secara automatik. Mata pelekap, pusat pin, kelegaan, pergerakan badan, sambungan hidraulik dan kekuatan rangka semuanya mesti diperiksa sebelum keputusan penggantian dibuat.
Dimensi E disenaraikan sebagai 47.00 inci. Ia harus dibandingkan dengan panjang pemasangan yang tersedia, kedudukan badan tertutup, akses perkhidmatan dan ahli bingkai berdekatan.
Hantar rujukan model, butiran treler, ruang pemasangan yang diukur, lokasi engsel dan pin, gambar atau lukisan, maklumat hidraulik sedia ada dan urutan pengangkatan yang diperlukan.
Untuk sebut harga yang tepat, hantar lukisan treler, ukuran pelekap dan maklumat hidraulik yang tersedia kepada HCIC. Keputusan muktamad hendaklah menggunakan lukisan terkini dan susunan pengangkatan yang lengkap.
Jinan Huachen Industrial Co., Ltd. (HCIC) membangunkan dan mengeluarkan silinder hidraulik dan unit kuasa untuk aplikasi kenderaan dan industri. Untuk projek Model 621, HCIC boleh menyemak maklumat pemasangan yang tersedia dan mengenal pasti butiran teknikal yang diperlukan untuk OEM atau sebut harga penggantian.
Minta semakan model 621 power hoist:
