Pengangkat kuasa Model 516 ialah penyelesaian angkat padat untuk treler pembuangan, dengan dimensi badan 24 inci dan panjang angkat 39.25 inci untuk perancangan pemasangan.
Pengangkat kuasa Model 516 ialah pilihan angkat padat untuk sistem angkat treler dump. Dimensi katalognya menyediakan titik permulaan yang praktikal untuk memeriksa ruang bingkai, geometri engsel dan keperluan pemasangan hidraulik sebelum pesanan dibuat.
Mesin angkat kuasa Model 516 disenaraikan dalam katalog American Power Hoists dengan rujukan tujuh dimensi, dari A hingga G. Pengukuran ini membantu pembina treler atau pembeli gantian membandingkan angkat dengan kawasan pelekap yang tersedia dan bukannya memilih peralatan dengan kapasiti mengangkat sahaja.
| Parameter | Nilai katalog |
|---|---|
| Model | 516 |
| Kategori produk | Pengangkat kuasa |
| Dimensi A | 24.00 dalam |
| Dimensi B | 28.50 dalam |
| Dimensi C | 19.50 dalam |
| Dimensi D | 5.00 dalam |
| Dimensi E | 39.25 dalam |
| Dimensi F | 16.25 dalam |
| Dimensi G | 10.00 dalam |
Ini adalah dimensi katalog. Lukisan hendaklah disemak pada bingkai sebenar pelanggan, titik pangsi dan kaedah pemasangan sebelum kelulusan akhir.
Pengangkat treler dump melakukan lebih daripada memberikan daya angkat. Ia perlu dimuatkan di antara rel bingkai, berfungsi dengan geometri badan pembuangan dan meninggalkan kelegaan yang mencukupi untuk struktur bergerak. Oleh itu, angkat kuasa Model 516 boleh dinilai dalam tiga langkah praktikal.

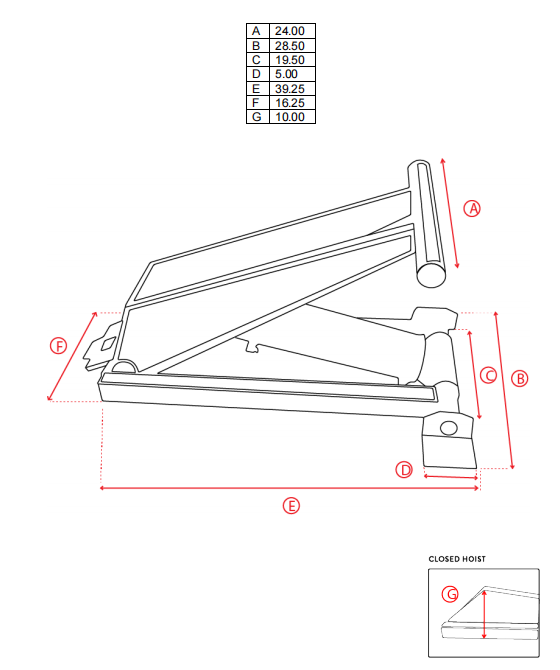

Mulakan dengan dimensi A, B dan C dari lukisan katalog. Bandingkannya dengan ruang bingkai yang tersedia dan kedudukan engsel badan pembuangan. Dimensi yang kelihatan boleh diterima di atas kertas masih boleh mencipta gangguan apabila badan berputar, jadi laluan pergerakan penuh harus diperiksa.
Dimensi D, F dan G membantu pembeli menyemak hubungan pelekap hoist dengan bingkai treler dan kurungan sokongan. Plat pelekap yang betul, pusat pin dan butiran tetulang bergantung pada reka bentuk treler. Mereka tidak sepatutnya meneka dari nombor model sahaja.
Dimensi E disenaraikan sebagai 39.25 inci untuk Model 516. Pengukuran ini penting apabila angkat mesti diletakkan di bawah badan pembuangan panjang terhad. Ia perlu disemak bersama-sama dengan kedudukan tertutup, sudut badan dan ruang yang diperlukan untuk akses perkhidmatan.
Menggunakan nombor model yang tepat menjadikan pertanyaan OEM atau penggantian lebih mudah untuk diproses. Ia memberikan pembekal titik rujukan yang jelas manakala pembeli mengesahkan struktur treler, susunan pelekap dan keperluan operasi.
Untuk permintaan penggantian, pembeli hendaklah menghantar plat model atau rujukan katalog, gambar pemasangan sedia ada, dimensi pelekap yang tersedia dan susunan mengangkat treler. Jika unit asal telah diubah suai, dimensi yang dikemas kini lebih berguna daripada nombor model lama dengan sendirinya.
Pengangkat kuasa Model 516 bertujuan untuk perbincangan sistem angkat treler dump di mana susun atur angkat padat dan kesesuaian dimensi adalah penting. Kesesuaian akhir bergantung pada badan treler, beban, kedudukan engsel, litar hidraulik dan reka bentuk struktur. Dimensi katalog tidak dengan sendirinya menetapkan penarafan kapasiti angkat.
Untuk meminta semakan kesesuaian untuk angkat kuasa Model 516, sediakan:
- Jenis treler dan dimensi badan
- Ruang pemasangan yang tersedia
- Lokasi engsel dan pin pelekap
- Komponen hidraulik sedia ada, jika ini adalah pengganti
- Urutan mengangkat yang diperlukan
- Foto atau lukisan berdimensi pemasangan semasa
- Persekitaran operasi dan kitaran tugas yang dijangkakan
Maklumat ini membolehkan HCIC menyemak permohonan tanpa menganggap butiran yang tidak ditunjukkan dalam katalog.
Pengangkat kuasa Model 516 dinilai terbaik sebagai sebahagian daripada susunan mengangkat treler dump yang lengkap. Dimensi katalognya—terutamanya dimensi A 24.00 inci, dimensi E 39.25 inci dan dimensi G 10.00 inci—memberi pembeli asas yang jelas untuk memeriksa ruang pemasangan. Untuk sebut harga yang tepat, hantar lukisan treler dan maklumat pelekap terukur kepada HCIC.
