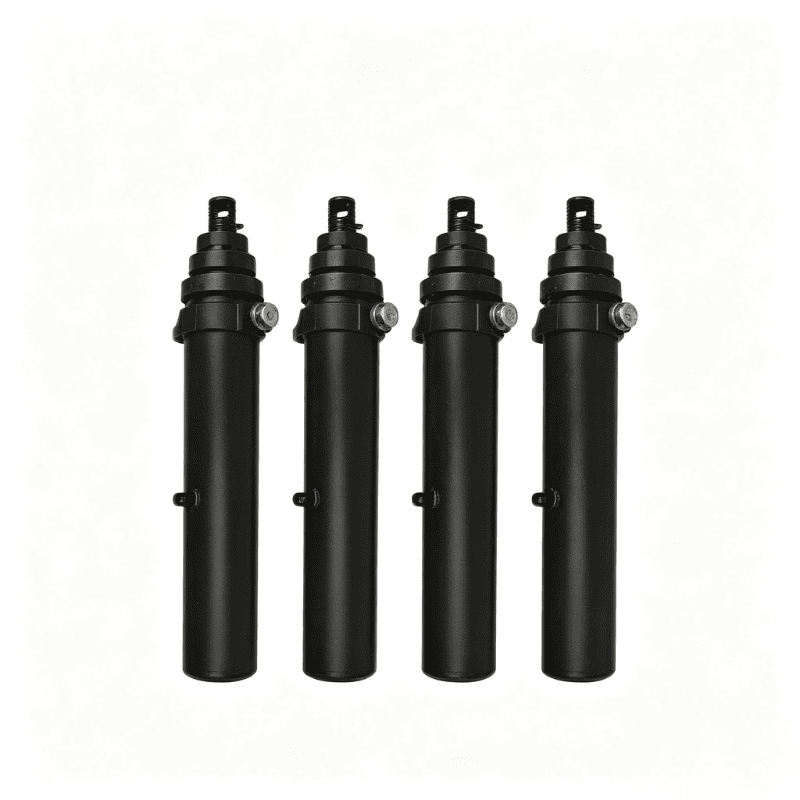

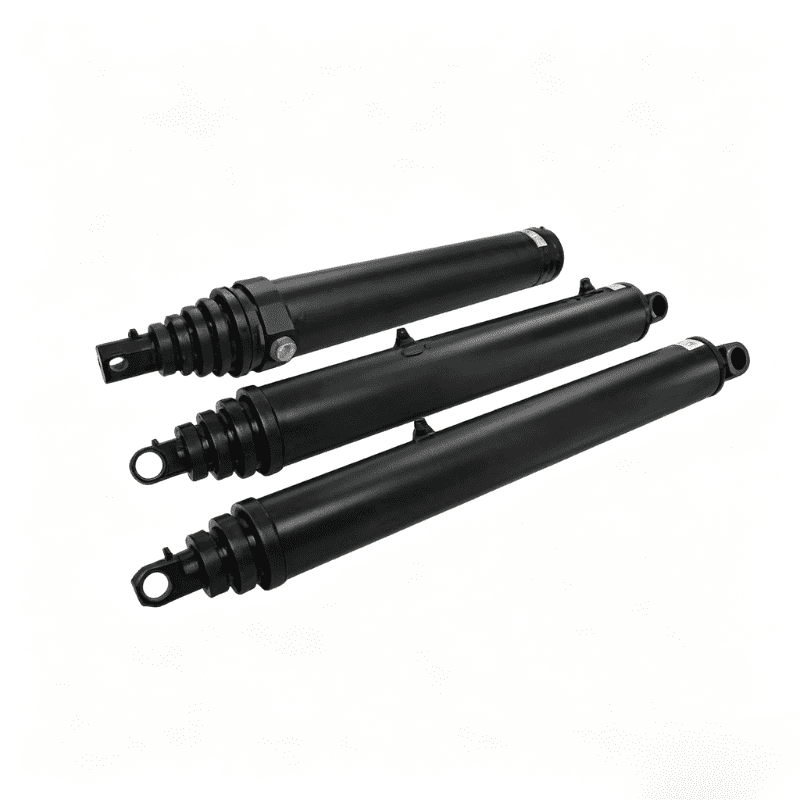

HCIC 63-4402-104 ialah silinder penghujung pin-pin untuk treler, dengan panjang lanjutan 108.56 inci, port 3/4 NPTF dan set pengedap yang boleh diservis.
Hydraulic port:
3/4 NPTFOil volume listed:
Isi 1.8 gal / 7.3 gal lanjutanListed weight:
208 lb63-4402-104 ialah silinder tipping pin-pin Siri 4000 untuk treler. Format pelekap pin-ke-pin membolehkan silinder menyambung antara dua titik pelekap mesin tanpa memerlukan susunan pelekap bebibir atau kaki yang berasingan.
Katalog menyenaraikan dimensi lanjutan 108.56 in (2757 mm), dimensi tertutup 71.94 in (1827 mm) dan port NPTF 3/4. Silinder juga menggunakan reka bentuk pendarahan sendiri, pembungkusan V pra-muat dan panjang galas yang lebih panjang bertujuan untuk menyokong operasi yang stabil dalam susunan pelekap yang ditunjukkan dalam katalog.
Artikel ini merangkumi model 63-4402-104 sahaja.
| Parameter | 63-4402-104 Spesifikasi |
|---|---|
| Siri produk | Siri 4000 |
| Gaya pemasangan | Pemasangan pin-pin |
| Dimensi A | 71.94 in / 1827 mm |
| Dimensi B | 36.62 in / 930 mm |
| Dimensi C | 108.56 in / 2757 mm |
| Dimensi D | 1.50 in / 38 mm |
| Dimensi E | 2.06 in / 52 mm |
| Dimensi F | 2.00 in / 51 mm |
| Dimensi G | 7.00 in / 178 mm |
| Dimensi J | 2.06 in / 52 mm |
| Dimensi K | 19.50 in / 495 mm |
| Dimensi M | T/A dalam jadual katalog |
| Pelabuhan hidraulik | 3/4 NPTF |
| Isipadu minyak disenaraikan | Isi 1.8 gal / 7.3 gal lanjutan |
| Berat tersenarai | 208 lb |

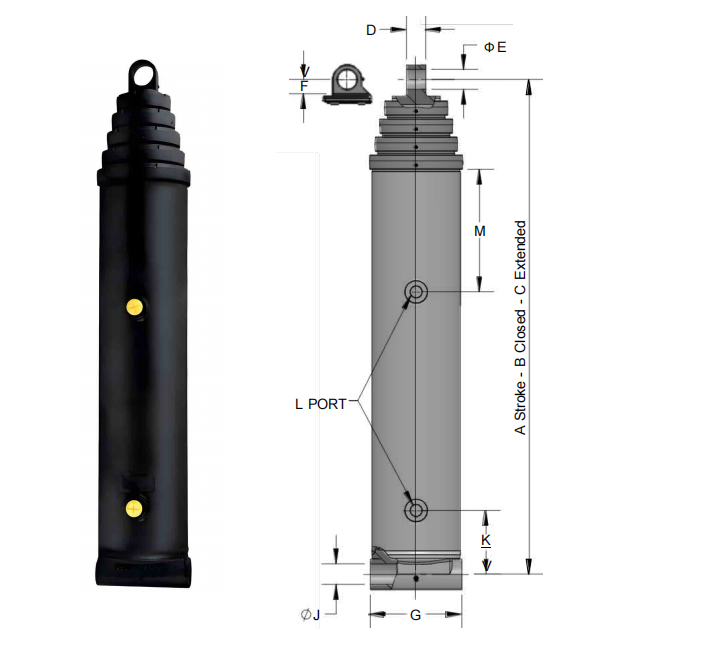

Huruf A hingga M merujuk kepada lukisan dimensi dalam katalog HCIC. Sahkan lukisan pemasangan penuh, dimensi pin, tekanan kerja dan keperluan litar hidraulik sebelum membuat pesanan.
Silinder hidraulik pin-pin dipasang di antara dua mata clevis atau lug. Badan silinder dan sambungan hujung rod memindahkan beban mesin melalui pin. Susun atur ini adalah perkara biasa di mana penggerak mesti mengikut pergerakan badan tipping, pautan atau struktur artikulasi lain.
Kesesuaian ditentukan oleh lebih daripada dimensi tertutup dan lanjutan. Pembeli hendaklah menyemak:
- Jarak pusat-pin pada kedua-dua hujung
- Diameter pin dan lebar galas yang tersedia
- Pembersihan dan penjajaran Clevis
- Arah pelabuhan hidraulik
- Pergerakan hos melalui strok lengkap
- Kelegaan mekanikal di sekeliling kepala dan hujung batang
63-4402-104 hendaklah dipilih daripada lukisan dimensi yang diluluskan dan bukannya daripada panjang keseluruhan sahaja.
Katalog mengenal pasti reka bentuk pendarahan sendiri. Dalam kerja pemasangan praktikal, ini boleh membantu mengurangkan jumlah udara terperangkap yang kekal di dalam silinder semasa pentauliahan. Litar mesin masih perlu diisi dan dibersihkan mengikut prosedur pengeluar peralatan.
Susunan pengedap yang disenaraikan menggunakan pembungkusan V pra-muat dengan penjana tenaga spring gelombang laras sendiri. Katalog juga mengenal pasti pakej meterai "Z" bertenaga sebagai pilihan. Konfigurasi pengedap akhir hendaklah disahkan untuk cecair hidraulik, julat suhu dan keadaan kerja aplikasi.
Headnut berulir disenaraikan sebagai ciri untuk kekuatan tambahan dan pelarasan meterai medan. Ia juga menyediakan antara muka perkhidmatan praktikal apabila pemeriksaan atau pelarasan meterai diperlukan. Sebarang pelarasan medan hendaklah mengikut prosedur penyelenggaraan yang diluluskan dan tidak seharusnya menggantikan pengasingan tekanan dan amalan pembongkaran yang selamat.
Katalog menyenaraikan panjang galas yang lebih panjang untuk kestabilan. Dalam pemasangan pin-pin, bimbingan adalah penting kerana penggerak mengikut struktur yang bergerak. Penjajaran yang betul dan keadaan pin yang betul tetap diperlukan; panjang galas yang lebih panjang tidak menjadikan silinder sesuai untuk beban sisi yang tidak terkawal.
63-4402-104 menukar tekanan hidraulik kepada pergerakan linear. Apabila minyak memasuki port yang sesuai, tekanan bertindak pada kawasan omboh dan memacu rod ke luar atau ke dalam. Pin hujung rod dan hujung penutup memindahkan pergerakan itu ke mekanisme tipping yang disambungkan.
Pergerakan yang boleh digunakan ditakrifkan oleh dimensi tertutup dan lanjutan dalam katalog. Injap hidraulik, aliran pam, perlindungan pelepasan dan geometri mesin menentukan kelajuan dan daya sebenar yang tersedia dalam perkhidmatan.
Silinder tidak boleh dianggap sebagai alat angkat bebas. Pemilihannya mesti sepadan dengan litar hidraulik dan struktur mekanikal yang disematkan.
- Pemasangan pin-pin untuk peralatan hidraulik bersuara
- Dimensi lanjutan tersenarai katalog 108.56 in / 2757 mm
- Port hidraulik 3/4 NPTF
- Reka bentuk pendarahan sendiri yang disenaraikan oleh HCIC
- Pembungkusan V pra-muat dengan pegas pegas gelombang laras sendiri
- Pakej meterai "Z" bertenaga pilihan yang disenaraikan dalam katalog
- Headnut berulir untuk kekuatan tambahan dan pelarasan meterai medan
- Panjang galas yang lebih panjang untuk kestabilan
- Dimensi tertutup dan lanjutan tersedia dalam kedua-dua unit inci dan milimeter
Katalog meletakkan silinder pin-pin 4000 Siri di bawah penyelesaian tipping hidraulik. 63-4402-104 boleh dipertimbangkan untuk peralatan di mana silinder mesti dipasang di antara dua pin dan sampul pemasangan yang tersedia sepadan dengan dimensi katalog.
Sebelum mengesahkan kesesuaian, semak semula pergerakan mesin yang lengkap. Silinder mesti mempunyai kelegaan yang mencukupi pada penarikan balik dan lanjutan penuh, dan pin mesti kekal sejajar apabila struktur tipping bergerak. Penghalaan hos juga perlu diperiksa supaya sambungan 3/4 NPTF tidak terdedah kepada berpusing atau bengkok melebihi had pengeluar hos.
Hantar maklumat berikut dengan pertanyaan anda:
1. Jenis mesin dan fungsi silinder
2. Dimensi pusat pin sedia ada
3. Diameter pin dan lebar clevis
4. Diperlukan panjang tertutup dan panjang
5. Tekanan kerja dan aliran pam
6. Cecair hidraulik dan suhu operasi
7. Orientasi pelabuhan dan penghalaan hos
8. Pilihan meterai yang diperlukan
9. Kuantiti dan destinasi penghantaran
10. Lukisan silinder sedia ada atau gambar yang jelas
Lukisan adalah penting terutamanya apabila silinder gantian mesti sesuai dengan mekanisme tipping sedia ada.
HCIC mengeluarkan silinder hidraulik dan unit kuasa hidraulik untuk aplikasi perindustrian. Laman web rasmi syarikat membentangkan penyelesaian hidraulik standard, dibuat khusus dan tersuai.
Untuk pertanyaan penggantian atau OEM, hantar lukisan mesin dan dimensi silinder yang lengkap. HCIC boleh menyemak keperluan pemasangan sebelum mengesahkan spesifikasi akhir.
Untuk model 63-4402-104, hantar lukisan silinder sedia ada, dimensi pin, keadaan kerja dan kuantiti yang diperlukan kepada HCIC untuk semakan teknikal.
