Anda mempunyai silinder mati pada mesin. Mesin sedang turun. Anda perlukan pengganti, cepat.
Pesan tanpa mengukur dan anda berjudi: silinder baharu mempunyai lubang yang betul tetapi lejang yang salah — ia berakhir sebelum kerja selesai. Atau mata pin adalah suku inci terlalu kecil. Atau port adalah benang yang salah. Mesin kekal mati dua minggu lagi manakala bahagian yang salah kembali.
Pengukuran yang teliti mengambil masa empat puluh minit. Ia bertukar "Saya rasa ia lebih kurang sebesar ini" menjadi lukisan yang boleh dibina oleh kilang. Setiap jam yang anda habiskan untuk mengukur adalah satu jam yang anda tidak habiskan menunggu pengganti yang tidak sesuai.
Panduan ini merangkumi enam ukuran yang anda perlukan: gerek, rod, lejang, panjang keseluruhan, pemasangan dan port.
- Angkup (angkup digital 6 inci yang murah boleh digunakan)
- Pita pengukur atau pembaris keluli
- Pen dan kertas (atau telefon anda)
- Sebuah kamera
- Kain bersih — lap rod dan port sebelum mengukur
Tiada yang eksotik. Lantai kedai mempunyai semua ini.
Lubang ialah diameter dalam tong — bahagian omboh meluncur masuk. Ia menentukan daya silinder.
Luas Omboh = π × (Lubang/2)²
Dua contoh untuk menunjukkan mengapa ia penting:
- Lubang 3" pada 2000 PSI → 14,137 lbs daya tolakan
- 4" lubang pada 2000 PSI → 25,133 lbs daya tolakan
Tekanan yang sama, 78% lebih daya. Itulah sebabnya lubang adalah nombor pertama yang diminta oleh kilang.
Cara mengukur:Jika silinder dibuka, caliper bahagian dalam tong terus. Jika ia masih dipasang, jangan paksa - gerek selalunya dicop pada tong atau pada plat data. Cari cap seperti "3.00 BORE" atau nombor model. Hantarkan kepada kami gambar sebarang setem; kita boleh membaca lubang daripada model.

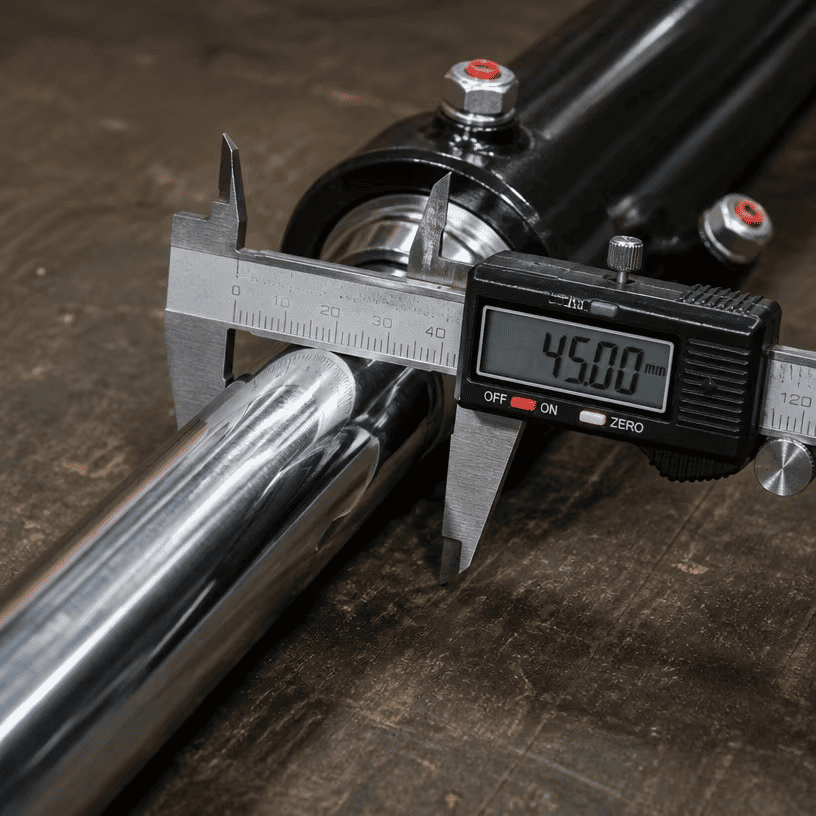

Diameter rod penting kerana dua sebab: kekuatan dan kesesuaian pengedap.
Cara mengukur:Caliper batang di tempat yang bersih — berhampiran kelenjar, bukan di hujung tempat ia boleh dipakai. Bersihkan dahulu. Batang berdebu berukuran lebih besar daripada ukurannya.
Semak untuk memakai. Jika joran menunjukkan markah yang berat, pitting, atau langkah yang haus di mana anjing laut menunggang, nyatakan demikian dalam pertanyaan anda. Rod yang haus bermakna mesin mungkin mengalami masalah salah jajaran — silinder baharu akan haus dengan cara yang sama jika puncanya tidak diperbaiki.

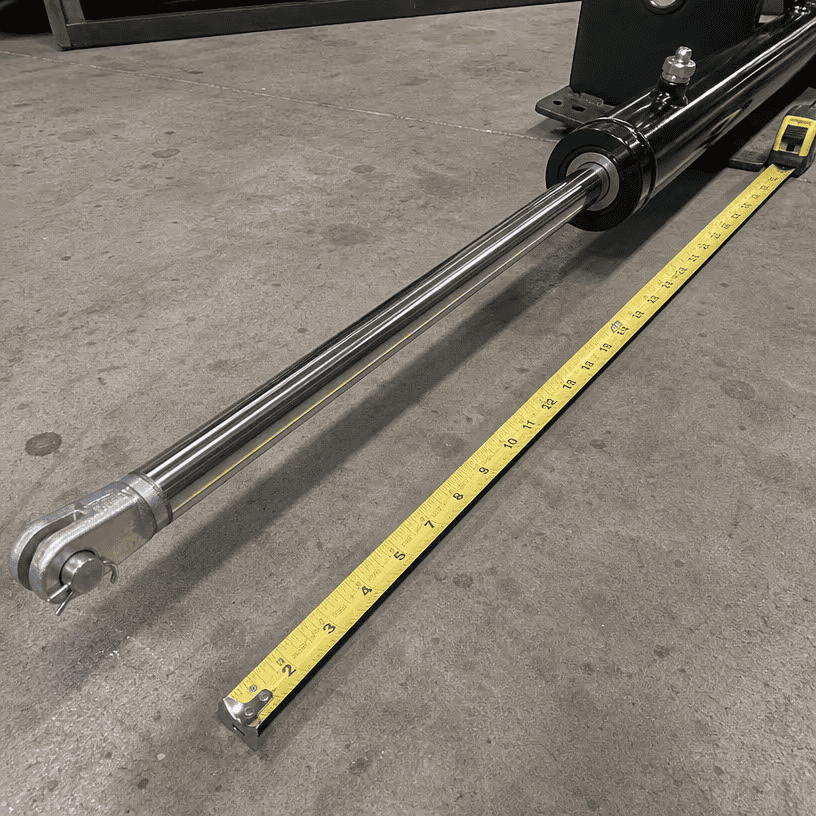

Lejang ialah jarak yang dilalui oleh rod, daripada ditarik balik sepenuhnya kepada dilanjutkan sepenuhnya. Di sinilah kebanyakan kesilapan pengukuran berlaku.
Cara yang salah:Meneka dari rod terdedah apabila silinder dimatikan mesin.
1. Ukur silinder ditarik balik sepenuhnya — hujung ke hujung, pin pusat ke pusat pin. Panggil ini R.
2. Ukur silinder dilanjutkan sepenuhnya — hujung ke hujung, pusat pin ke pusat pin. Panggil ini E.
3. Lejang = E − R(untuk silinder piawai, perjalanan rod sama dengan perbezaan panjang keseluruhan antara dilanjutkan dan ditarik balik).
Contoh: ditarik balik 24 inci, dilanjutkan 60 inci → lejang 36 inci.
Jika silinder berada pada mesin, anda boleh mengukur lejang di tempatnya: tandakan rod pada kelenjar, panjangkan sepenuhnya, ukur rod terdedah — panjang yang terdedah ialah lejang.
Jangan sekali-kali mencampurkan unit. Ukur semuanya dalam inci atau semuanya dalam milimeter. Silinder yang dipetik dengan lejang 36" dan lejang 900 mm bukanlah silinder yang sama.

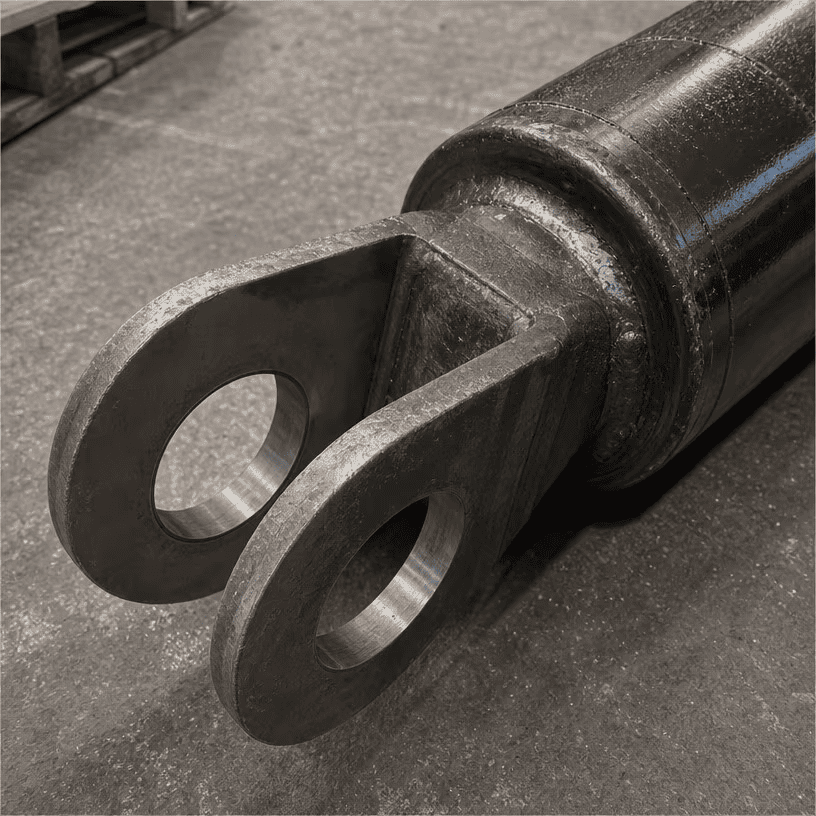

Pemasangan ialah cara silinder melekat pada mesin. Ini adalah sumber kedua yang paling biasa bagi pesanan yang salah.
Mata pin (clevis): Ukur diameter lubang pin dan lebar antara telinga. Perhatikan juga jarak dari pusat lubang pin ke hujung tong/batang — kilang dibina dari dimensi ini.
Tiub silang: Ukur diameter luar tiub dan jarak antara hujung tiub.
Bebibir atau trunnion: Perhatikan corak lubang bolt, saiz bolt dan ketebalan bebibir. Untuk trunnion, diameter pin dan kedudukan trunnion di sepanjang tong.
Paling penting: pusat pin. Apabila anda memberikan panjang keseluruhan (ditarik balik dan dilanjutkan), berikan pusat pin ke pusat pin — itulah dimensi yang sebenarnya dilihat oleh mesin. Mengukur ke bahagian luar mata menambah ketebalan mata pin dua kali dan penggantian anda akan terlalu panjang.

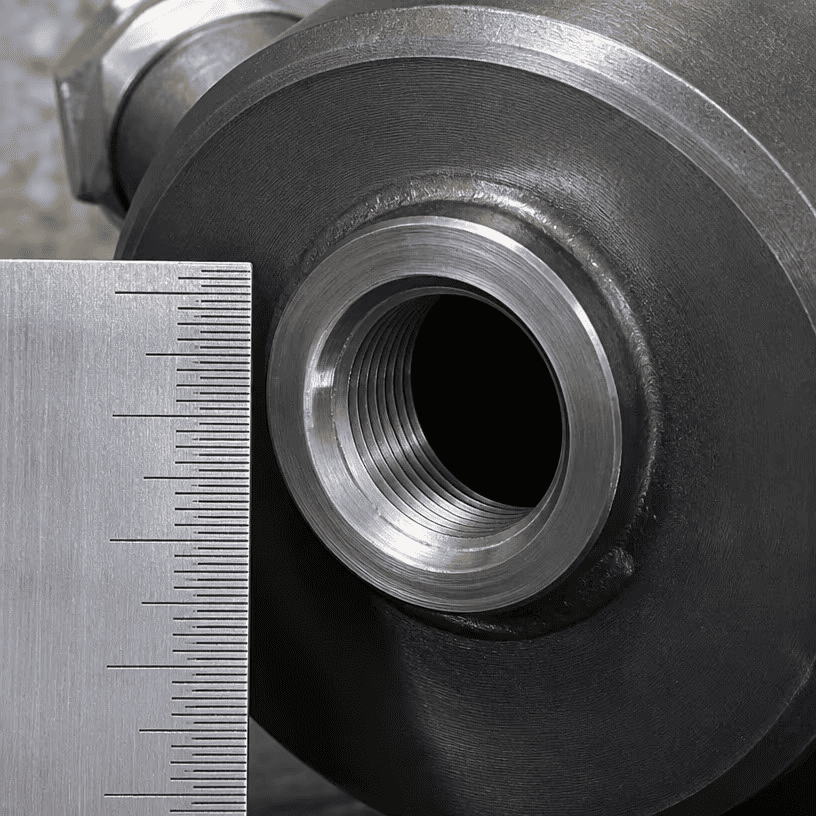

Pelabuhan adalah tempat hos bersambung. Silap benang dan tiada yang sesuai.
Empat standard biasa: SAE (benang UNF), NPT (paip tirus), BSP (selari British) dan metrik.
Cara mengukur: Angkupkan diameter port, kemudian hitung benang melebihi satu inci (untuk inci) atau 10 mm (untuk metrik). Bandingkan
| Benang | Saiz biasa pada silinder | Nota |
|---|---|---|
| Cincin O-SAE (gaya JIC) | #6, #8, #10 | Lurus, cincin O menutup muka |
| NPT | 1/4", 3/8", 1/2" | Tirus, mengelak pada benang |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Standard British selari atau tirus |
| Metrik | M18×1.5, M22×1.5 | Benang metrik lurus |
Tidak pasti? Fotograph pelabuhan dengan pembaris di sebelahnya dan hantar foto. Kami mengenal pasti benang daripada gambar — lebih pantas dan selamat daripada meneka.
1. Mengukur strok salah — meneka dan bukannya mengukur panjang yang ditarik balik dan dilanjutkan.
2. Mengukur panjang keseluruhan ke bahagian luar mata — sentiasa gunakan pusat pin ke pusat pin.
3. Mencampurkan inci dan milimeter — satu silinder disebut dalam dua sistem unit.
4. Mengukur joran haus — joran lebih nipis di tempat yang dipakai; bersihkan dan ukur di hujung kelenjar.
5. Melupakan diameter pin — lubangnya betul, lubang pelekap salah, dan silinder tidak akan tersemat.
6. Tiada foto — foto silinder, plat data, pelekap dan port menjawab separuh soalan sebelum anda menghantar nombor.
Isikan ini dan hantar dengan pertanyaan anda:
| Pengukuran | Nilai | Unit (dalam / mm) |
|---|---|---|
| membosankan | ||
| Diameter batang | ||
| Strok | ||
| Panjang ditarik balik (pin tengah ke pusat pin) | ||
| Panjang lanjutan (pin tengah ke tengah pin) | ||
| Jenis pemasangan (mata pin / clevis / tiub silang / bebibir / trunnion) | ||
| Diameter lubang pin (jika mata pin) | ||
| Benang port (SAE / NPT / BSP / metrik) | ||
| Saiz port | ||
| Foto dilampirkan? (silinder, plat data, pemasangan, port) |
Hantar lembaran kerja, tambah:
1. Foto silinder — pandangan sisi, hujung pelekap, port, plat data
2. Sebarang cop atau nombor bahagian pada tong
3. Buatan dan model mesin, jika diketahui
Kami membina penggantian daripada ukuran anda, atau kami merujuk silang nombor bahagian dengan katalog kami — yang mana memberikan anda silinder yang betul lebih cepat. Jika sesuatu dalam ukuran anda tidak bertambah, jurutera kami akan bertanya sebelum kami memotong keluli. Kami tidak meneka.
Jinan Huachen Industrial Co., Ltd. Diasaskan 1998. Jinan, Shandong, China. Tiga kilang. 300+ pekerja. 25+ jurutera. Eksport ke 50+ negara. Kami membina silinder hidraulik dan unit kuasa — teleskopik, tie-rod, dikimpal, trak sampah, treler pembuangan dan penggantian tersuai yang dibina mengikut ukuran anda. ISO 9001:2015. Mengasah dalaman, rawatan QPQ, dan ujian tekanan.
David Song — Jabatan Eksport
- WhatsApp / Telefon: +86 153 7619 8599
- E-mel: davidsong@mail.huachen.cc
- Laman web: http://jnhcic.com/
- Alamat: Bangunan A9, Bandar Biologi Antarabangsa Yinfeng, No. 1177 Chunlan Road, Zon Berteknologi Tinggi, Bandar Jinan, Wilayah Shandong, China
Hantar lembaran kerja dan foto anda. Kami membalas dengan semakan kelengkapan dan sebut harga dalam masa 24 jam pada hari bekerja.
