Tekanan nominal silinder hidraulik tidak ditetapkan sewenang-wenangnya. Ia dikira secara menyeluruh berdasarkan kekuatan hasil bahan tong silinder, struktur ketebalan dinding dan had galas pengedap. Tekanan nominal model am standard mengambil 16MPa sebagai nilai reka bentuk asas.
Parameter ini sepadan dengan had galas selamat tong silinder keluli karbon biasa, pengedap poliuretana standard dan struktur panduan konvensional, dan juga berfungsi sebagai standard pemilihan yang paling biasa untuk jentera pembinaan dan sistem hidraulik treler. Dalam operasi sebenar, tekanan hentaman serta-merta dibenarkan melebihi tekanan nominal secara ringkas, manakala tekanan kerja berterusan jangka panjang tidak boleh melebihi 85% daripada nilai undian. Ini adalah prinsip reka bentuk teras untuk mengelakkan kebocoran dalaman, penuaan meterai dipercepatkan dan ubah bentuk tong silinder.
Di bawah keadaan tekanan lebihan jangka panjang, dinding dalam tong silinder akan menghasilkan sedikit ubah bentuk anjal, dan jurang padanan antara lengan pemandu dan rod omboh akan beralih, merosakkan toleransi tepat asal 0.02–0.03mm.
Dengan jurang yang diperbesarkan, aliran sisi minyak hidraulik bertambah kuat dan gelang omboh menanggung daya yang tidak sekata, yang membawa kepada kehausan separa secara beransur-ansur. Pada peringkat seterusnya, kerosakan biasa seperti kebocoran dalaman, daya angkat yang tidak mencukupi dan penyelesaian beban yang cepat akan berlaku, yang juga merupakan punca utama kegagalan hidraulik yang kerap dalam peralatan di tapak.
Suhu ambien 20℃–30℃ ialah julat padanan optimum untuk reka bentuk bahan meterai. Pengedap getah poliuretana dan nitril mengekalkan nilai standard dalam kekerasan, mampatan elastik dan rintangan minyak.
Di bawah keadaan ini, bibir pengedap padan sama rata dengan dinding silinder dan mengekalkan pramuat berterusan, mengekalkan prestasi pengedap minyak yang stabil untuk masa yang lama tanpa haus dan ubah bentuk yang tidak normal.

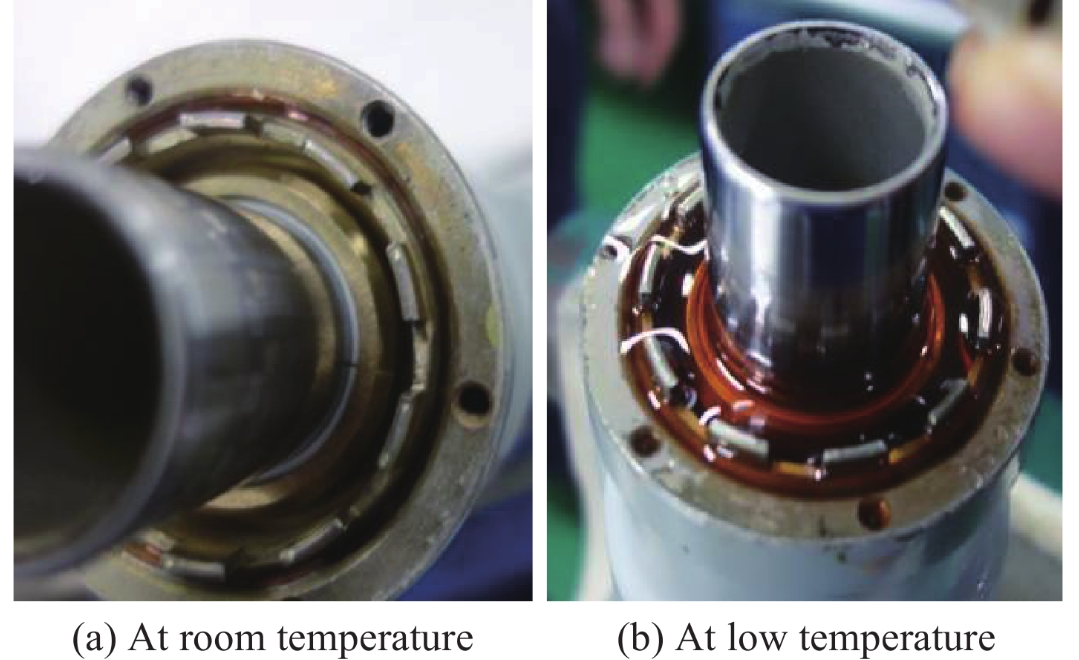

Apabila suhu jatuh di bawah -15 ℃, aktiviti molekul bahan pengedap berkurangan dengan kekerasan yang lebih tinggi dan keliatan yang lebih rendah. Fleksibiliti pemasangan bibir pengedap menjadi lemah dan tidak dapat mengimbangi jurang kecil secara adaptif, yang merupakan punca utama kebocoran suhu rendah.
Operasi jangka panjang melebihi 40 ℃ akan mempercepatkan pengoksidaan minyak hidraulik dan menghasilkan kekotoran koloid. Sementara itu, pengedap menua dan mengeras lebih cepat dengan keanjalan yang berkurangan, menyebabkan kebocoran sedikit berterusan secara beransur-ansur dan menjejaskan kestabilan operasi keseluruhan.

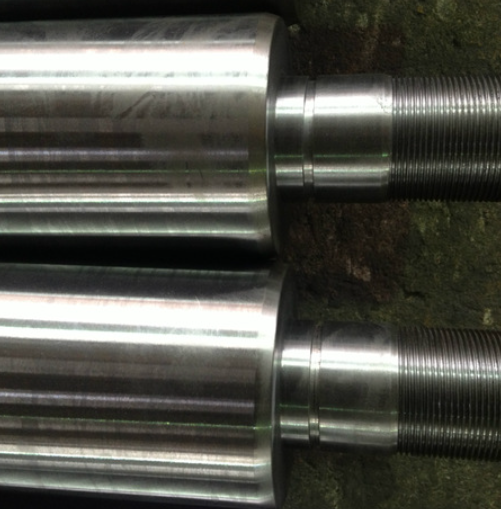

Penyaduran krom keras pada rod omboh ialah proses perlindungan industri standard. Untuk produk keluaran besar-besaran rasmi, ketebalan penyaduran dikawal ketat dalam lingkungan 0.08mm–0.12mm.
Penyaduran yang terlalu nipis gagal memberikan rintangan yang mencukupi kepada geseran pasir dan kakisan, mengakibatkan calar dan bintik karat dalam masa yang singkat di bawah keadaan kerja luar. Penyaduran yang terlalu tebal akan meningkatkan tekanan permukaan dalaman dan menyebabkan pengelupasan, merosakkan kelicinan permukaan dan mempercepatkan kehausan pengedap.
Kekasaran permukaan rod omboh siap dikawal pada Ra0.2–Ra0.4μm. Ketepatan ini memenuhi permintaan pergerakan teleskopik geseran rendah dan mengelak daripada menggaru bibir pengedap yang disebabkan oleh burr mikro pada permukaan.
Kekasaran yang terlalu tinggi akan berterusan memakai meterai oleh protrusi mikroskopik; manakala permukaan yang terlalu licin mengurangkan kapasiti penyimpanan minyak dan menjadikannya sukar untuk membentuk filem minyak yang stabil, meningkatkan risiko geseran kering dan memendekkan hayat perkhidmatan komponen pengedap.

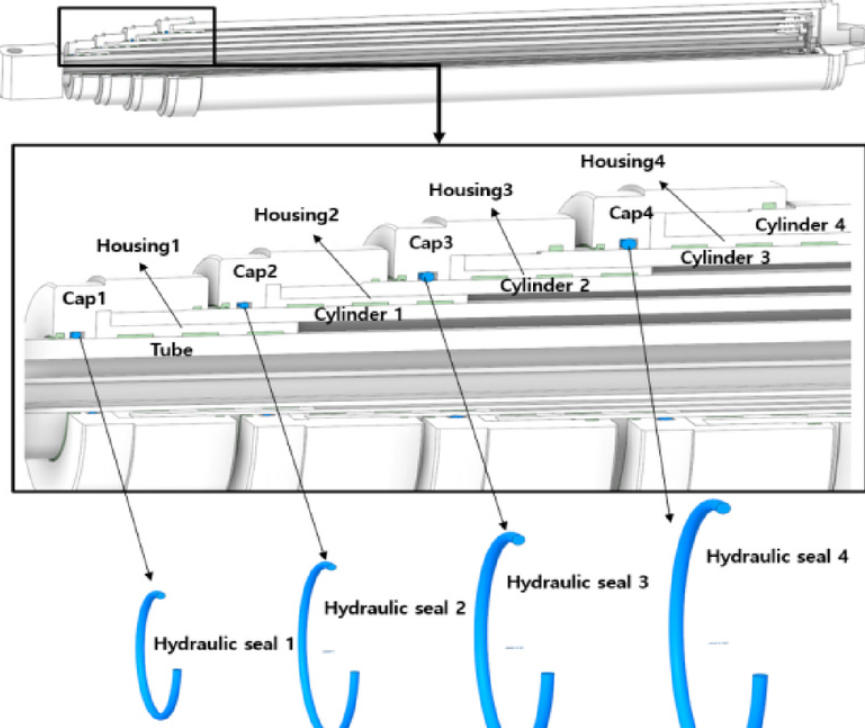

Silinder hidraulik pelbagai peringkat mempunyai perbezaan struktur yang wujud dalam lejang, kawasan bertindak berkesan dan diameter laluan minyak setiap peringkat. Model tanpa reka bentuk pengoptimuman segerak akan menghasilkan sisihan kedudukan semasa operasi teleskopik lejang penuh.
Keserasian pemesinan, kelegaan lengan panduan dan pengagihan aliran minyak adalah tiga faktor proses teras yang menentukan ketepatan penyegerakan silinder berbilang peringkat.

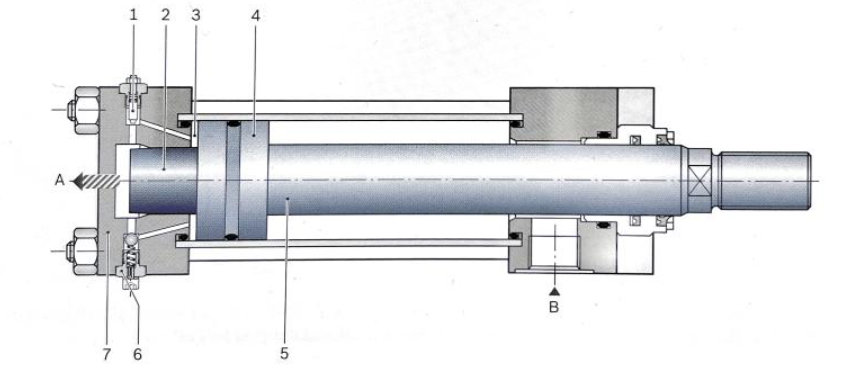

Struktur pendikit penimbal terbina dalam pada kedua-dua hujungsilinder hidraulikmengurangkan kadar aliran minyak hidraulik pada penghujung lejang melalui kesan redaman orifis pendikit, mengelakkan hentaman tegar antara omboh dan penutup hujung.
Reka bentuk penimbal yang munasabah melemahkan impak mula-henti, mengurangkan getaran peralatan keseluruhan dan mengurangkan kerosakan keletihan jahitan kimpalan dan pendakap pelekap. Ia amat sesuai untuk senario permulaan henti frekuensi tinggi seperti mengangkat kenderaan, jentera pelabuhan dan peralatan tugas berat pertanian.
Dalam standard pemasangan ketepatan industri, kelegaan pemasangan antara lengan panduan dan rod omboh dikawal secara stabil pada 0.02mm–0.03mm.
Kelegaan yang terlalu kecil akan menyebabkan kesesakan dan pergerakan teleskopik tidak lancar akibat pengembangan haba apabila suhu meningkat; kelegaan yang berlebihan meningkatkan gegaran jejari rod omboh, membawa kepada beban sipi tertumpu dan haus unilateral, sekali gus memendekkan kitaran penyelenggaraan keseluruhan.
Keserasian pemasangan tong silinder, penutup hujung, lengan pemandu dan rod omboh adalah titik kawalan utama dalam pembuatan dan pemasangan.
Silinder hidraulik dengan sisihan sepaksi yang berlebihan beroperasi di bawah daya sipi untuk masa yang lama, meningkatkan kebarangkalian kehausan pengedap unilateral dan calar dinding silinder tempatan. Ia juga merupakan sebab teknikal yang penting untuk perbezaan hayat perkhidmatan yang jelas antara produk dengan spesifikasi yang sama.
