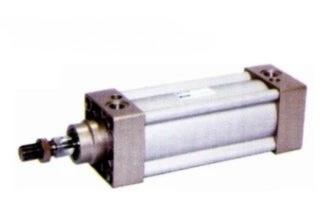

Silinder pneumatik bertindak tunggal hanya menghasilkan tujahan atau daya kerja dalam satu arah. Ia menggunakan spring terbina dalam, atau daya luaran seperti graviti, pemberat atau gerakan mekanikal untuk menarik balik omboh ke tempat permulaannya.
Silinder ini hanya mempunyai satu port masuk udara, yang menyuap udara termampat ke dalam ruang untuk menolak omboh ke kedudukan sasaran.
Silinder pneumatik bertindak tunggal dibina untuk tugas kerja sehala, kegunaan biasa termasuk pengapit, kedudukan bahagian, penandaan, pergerakan lejang pendek dan kerja pemasangan tugas ringan.

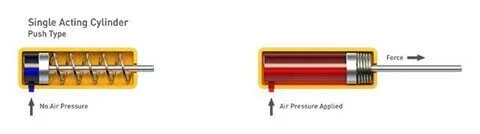

(1). Penggunaan tekanan udara menghasilkan tujahan, dengan itu 'menolak' omboh:

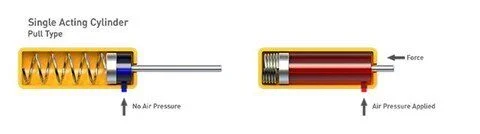

(2). Penggunaan tekanan udara menghasilkan tujahan, dengan itu 'menarik' omboh:
Pembinaan yang ringkas dan mudah
Binaan yang padat dan menjimatkan ruang
Kos yang lebih rendah untuk injap kawalan dan saluran paip udara
Menggunakan separuh udara termampat berbanding silinder bertindak ganda bersaiz sama
Bahagian belakang spring terbuka kepada udara ambien, membiarkan habuk dan serpihan masuk ke dalam, yang menyebabkan kerosakan dan memendekkan jangka hayat silinder
Prestasi musim bunga semakin lemah dari semasa ke semasa, membawa kepada kedudukan hujung strok yang tidak stabil
Diameter gerudi dan panjang lejang dihadkan oleh saiz dan kekuatan spring dalaman
Kejatuhan sedikit dalam daya tolakan, kerana spring menentang pergerakan ke hadapan omboh

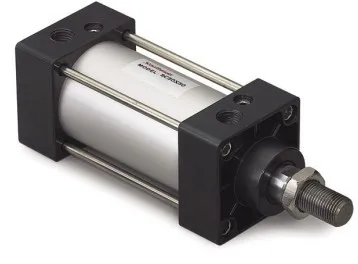

Silinder pneumatik bertindak dua kali menjana daya dalam kedua-dua arah, menolak omboh ke luar dan menariknya kembali ke dalam.
Reka bentuk ini dilengkapi dengan port udara di kedua-dua hujung dan mengalihkan udara tekanan tinggi antara kedua-dua port untuk memacu omboh ke depan dan ke belakang. Ia amat diperlukan untuk tugasan yang memerlukan pergerakan dua hala, seperti membuka dan menutup pintu dan peredam industri.
Silinder bertindak dua kali ialah penggerak linear yang paling banyak digunakan, menyumbang kira-kira 95% daripada silinder yang digunakan dalam sistem kawalan pneumatik.
Ia adalah pilihan optimum untuk operasi tugas berat, lejang panjang dan permintaan daya tinggi yang tidak dapat dipenuhi oleh silinder lakonan tunggal. Model lakonan berganda kecil juga berfungsi untuk kerja yang memerlukan kedudukan hujung tetap yang tepat pada kedua-dua lejang lanjutan dan tarik balik.

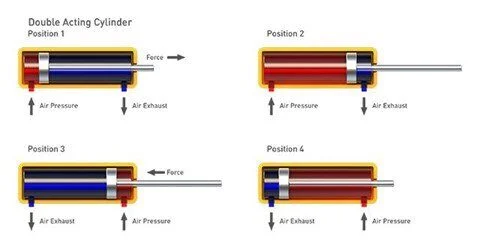

Begini cara mereka berfungsi:
- Hampir semua silinder pneumatik standard ISO menggunakan reka bentuk dua tindakan
- Pelbagai saiz gerudi dan panjang lejang yang lebih luas daripada model lakonan tunggal
- Banyak pengubahsuaian tersuai untuk bingkai dua lakonan asas
- Tiada kunci terbina dalam untuk memegang omboh stabil pada kedudukan pertengahan lejang
- Udara boleh dimampatkan, jadi aplikasi penyusuan memerlukan silinder hamba hidraulik untuk pergerakan yang licin dan mantap
- Unit lejang panjang memerlukan sokongan rod omboh tambahan untuk menghentikan lenturan dan memastikan operasi lancar
