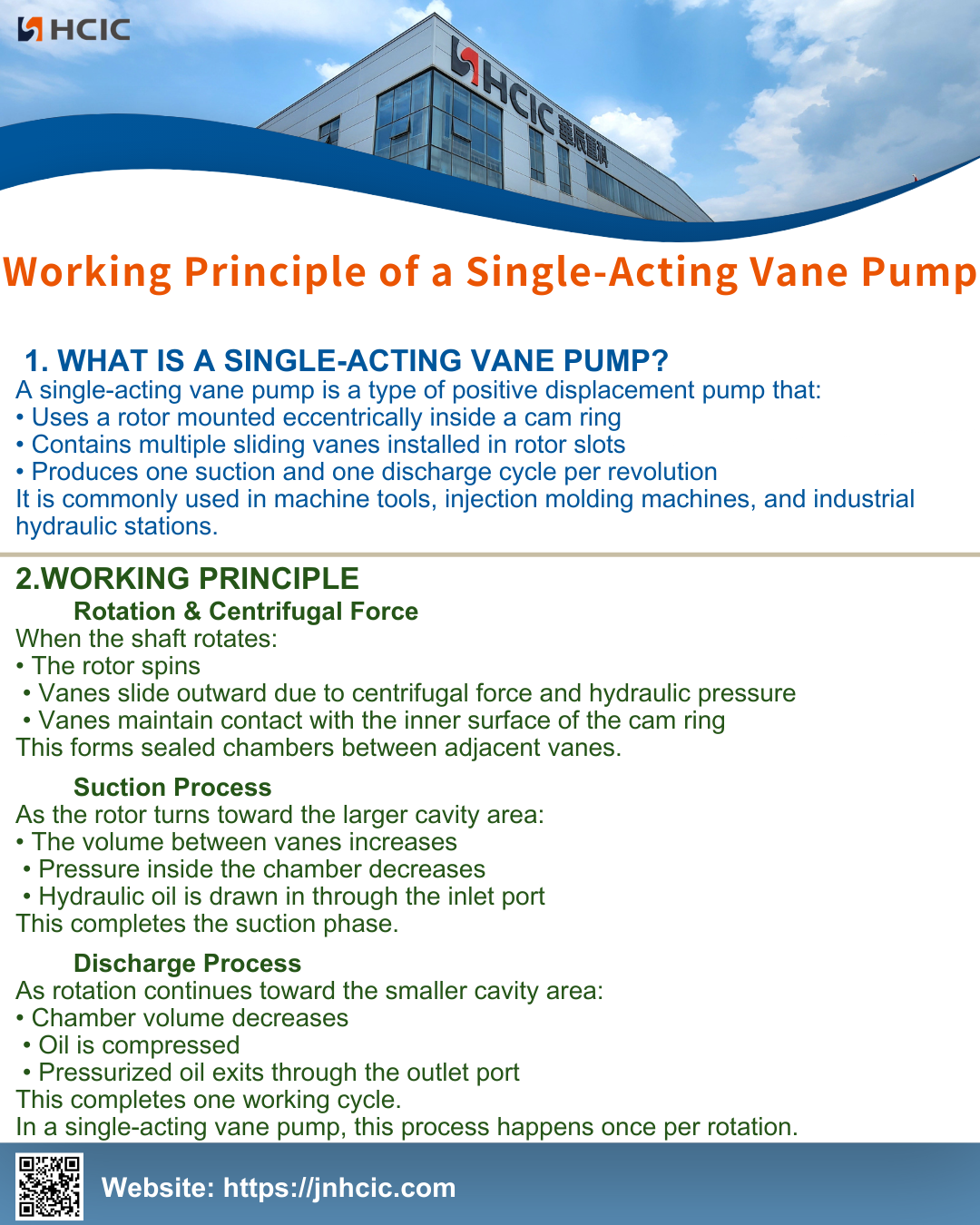

Prinsip Kerja Pam Vane Bertindak Tunggal

Pam ram tunggal bertindak digunakan secara meluas dalam sistem hidraulik tekanan sederhana kerana keluaran aliran lancar dan operasi yang stabil.

Memahami prinsip kerja mereka membantu mengoptimumkan reka bentuk dan penyelenggaraan sistem.

Apakah Pam Vane Bertindak Tunggal?

Pam ram satu bertindak ialah sejenis pam anjakan positif yang:

• Menggunakan rotor yang dipasang secara eksentrik di dalam gelang sesondol

• Mengandungi berbilang baling gelongsor yang dipasang dalam slot rotor

• Menghasilkan satu sedutan dan satu kitaran pelepasan setiap pusingan

Ia biasanya digunakan dalam peralatan mesin, mesin pengacuan suntikan, dan stesen hidraulik perindustrian.

Prinsip Kerja

1. Putaran & Daya Empar

Apabila aci berputar:

• Rotor berputar

• Vanes meluncur ke luar disebabkan oleh daya emparan dan tekanan hidraulik

• Vanes mengekalkan sentuhan dengan permukaan dalaman gelang sesondol

Ini membentuk ruang tertutup di antara ram bersebelahan.

2. Proses Sedutan

Apabila rotor berpusing ke arah kawasan rongga yang lebih besar:

• Isipadu antara ram bertambah

• Tekanan di dalam ruang berkurangan

• Minyak hidraulik disedut masuk melalui port masuk

Ini melengkapkan fasa sedutan.

3. Proses Pelepasan

Apabila putaran berterusan ke arah kawasan rongga yang lebih kecil:

• Isipadu ruang berkurangan

• Minyak dimampatkan

• Minyak bertekanan keluar melalui port alur keluar

Ini melengkapkan satu kitaran kerja.

Dalam pam ram tunggal bertindak, proses ini berlaku sekali setiap putaran.
