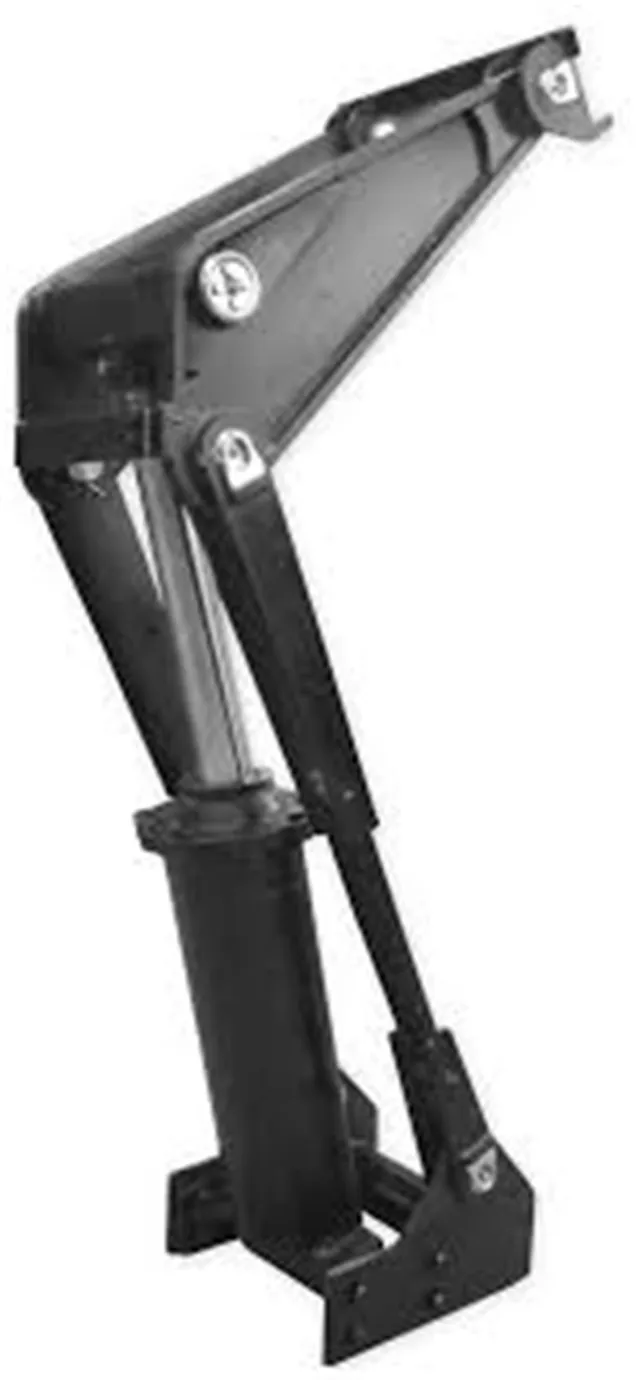

Pengangkat kuasa hidraulik Model 520 untuk sistem pengangkat treler pembuangan ialah komponen pengangkat padat yang disenaraikan dalam katalog American Power Hoists yang dibekalkan. Bagi pembina treler pembuangan atau pembeli gantian, soalan pertama bukan semata-mata sama ada alat angkat boleh diangkat. Ia adalah sama ada angkat sesuai dengan ruang bingkai yang tersedia, susunan pangsi dan laluan pergerakan.

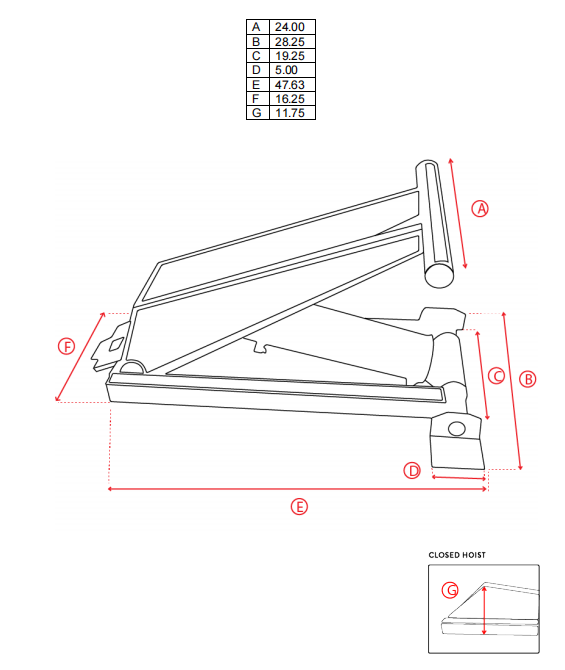

Halaman Model 520 menyediakan rujukan tujuh dimensi, dari A hingga G. Dimensi ini memberikan titik permulaan kejuruteraan untuk memeriksa sampul pemasangan sebelum struktur treler, litar hidraulik dan butiran pelekap dimuktamadkan.
| Parameter | Nilai katalog |
|---|---|
| Model | 520 |
| Kategori produk | Pengangkat kuasa |
| Dimensi A | 24.00 dalam |
| Dimensi B | 28.25 dalam |
| Dimensi C | 19.25 dalam |
| Dimensi D | 5.00 dalam |
| Dimensi E | 47.63 in |
| Dimensi F | 16.25 dalam |
| Dimensi G | 11.75 dalam |
Nilai ini ditranskripsikan daripada halaman katalog Model 520. Lukisan asal dan dimensi treler sebenar pelanggan perlu diperiksa sebelum kelulusan pengeluaran.

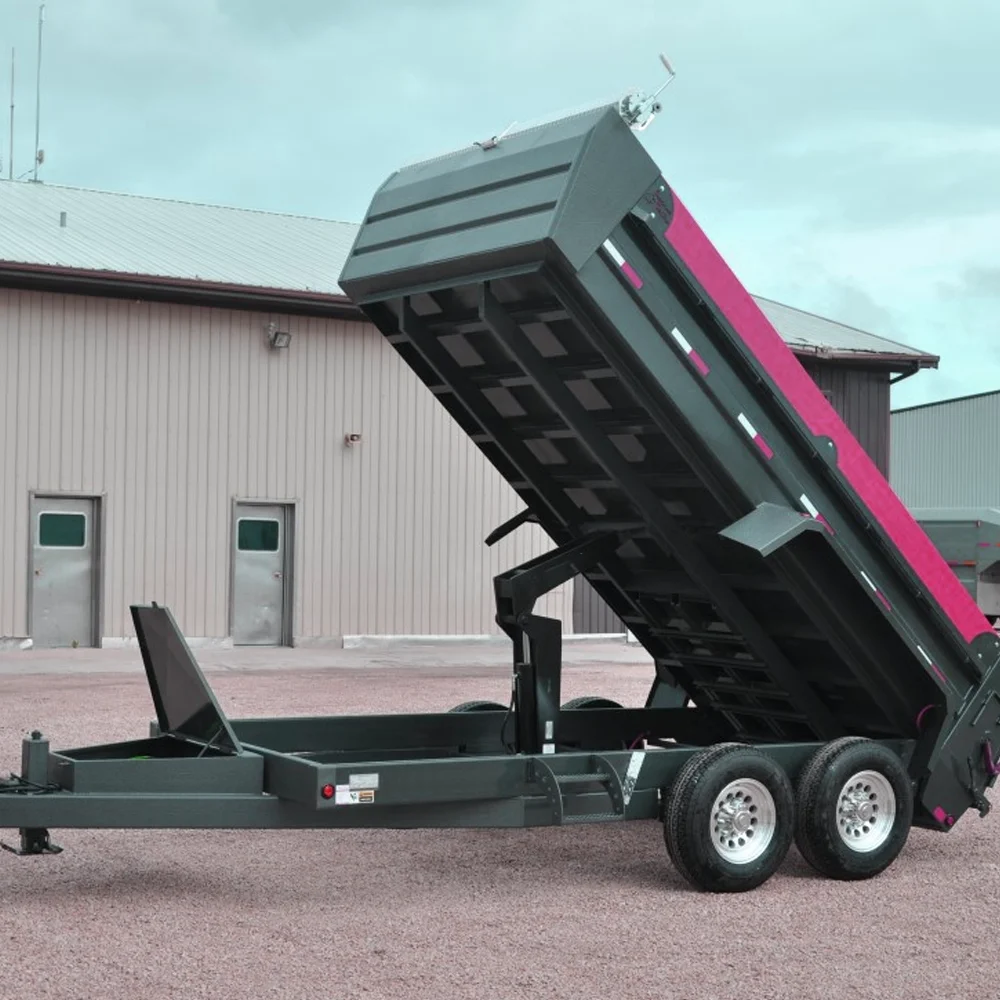

Sistem pengangkat treler dump bergerak melalui sudut yang berubah-ubah. Ruang yang ada apabila badan ditutup tidak semestinya ruang yang sama yang tersedia semasa mengangkat. Pengangkat mesti berada di dalam bingkai, menyambung dengan betul ke struktur sokongan dan kekal bersih dari badan yang bergerak sepanjang kitaran.

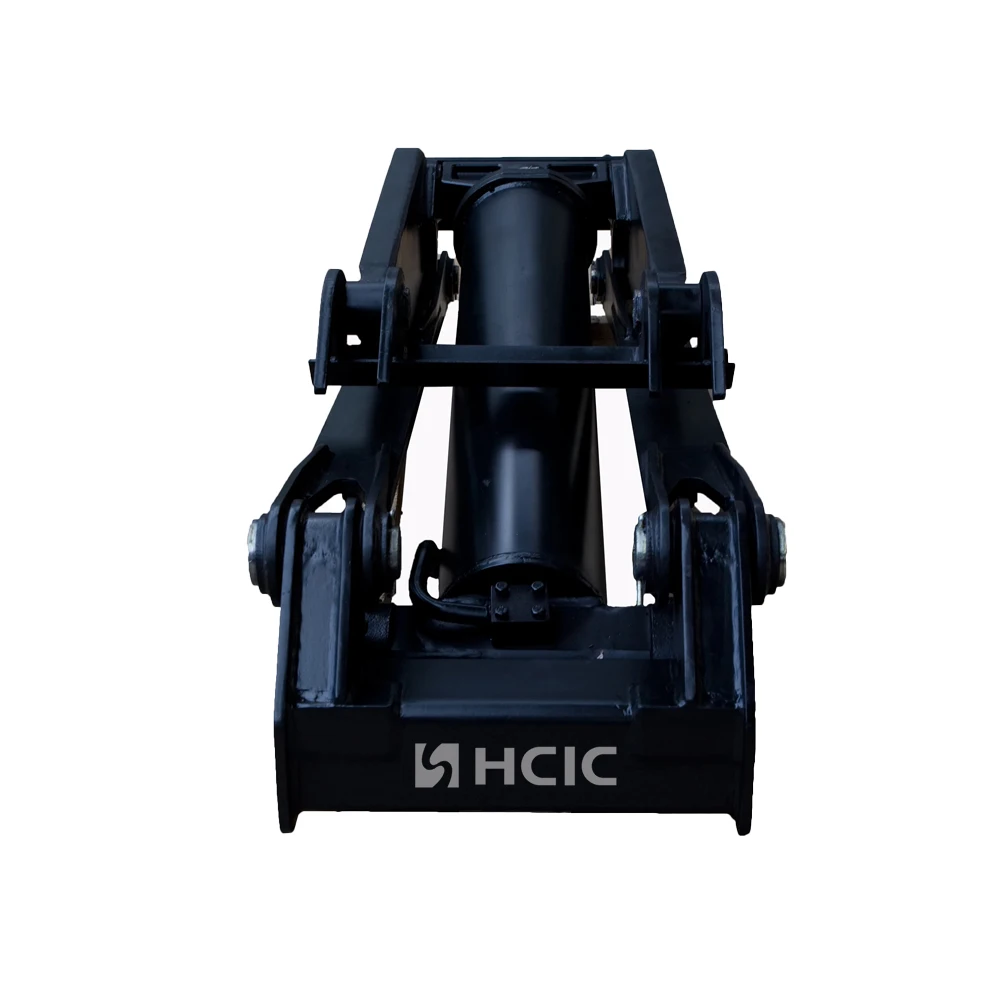

Atas sebab ini, angkat kuasa Model 520 harus dikaji semula sebagai sebahagian daripada susunan pengangkatan yang lengkap dan bukannya sebagai komponen terpencil. Badan treler, engsel belakang, struktur pelekap depan dan sambungan hidraulik semuanya mempengaruhi pemasangan akhir.
Dimensi A, B dan C berguna apabila membandingkan angkat dengan ruang yang tersedia antara bingkai treler dan badan tempat pembuangan. Ukur treler dalam kedudukan tertutupnya dahulu, kemudian periksa laluan pergerakan apabila badan mula condong.
Pengukuran statik sahaja boleh terlepas gangguan pada anggota silang, kurungan, hos atau bahagian bawah badan. Semakan paling selamat menggunakan lukisan berdimensi atau gambar dengan jarak utama ditanda.

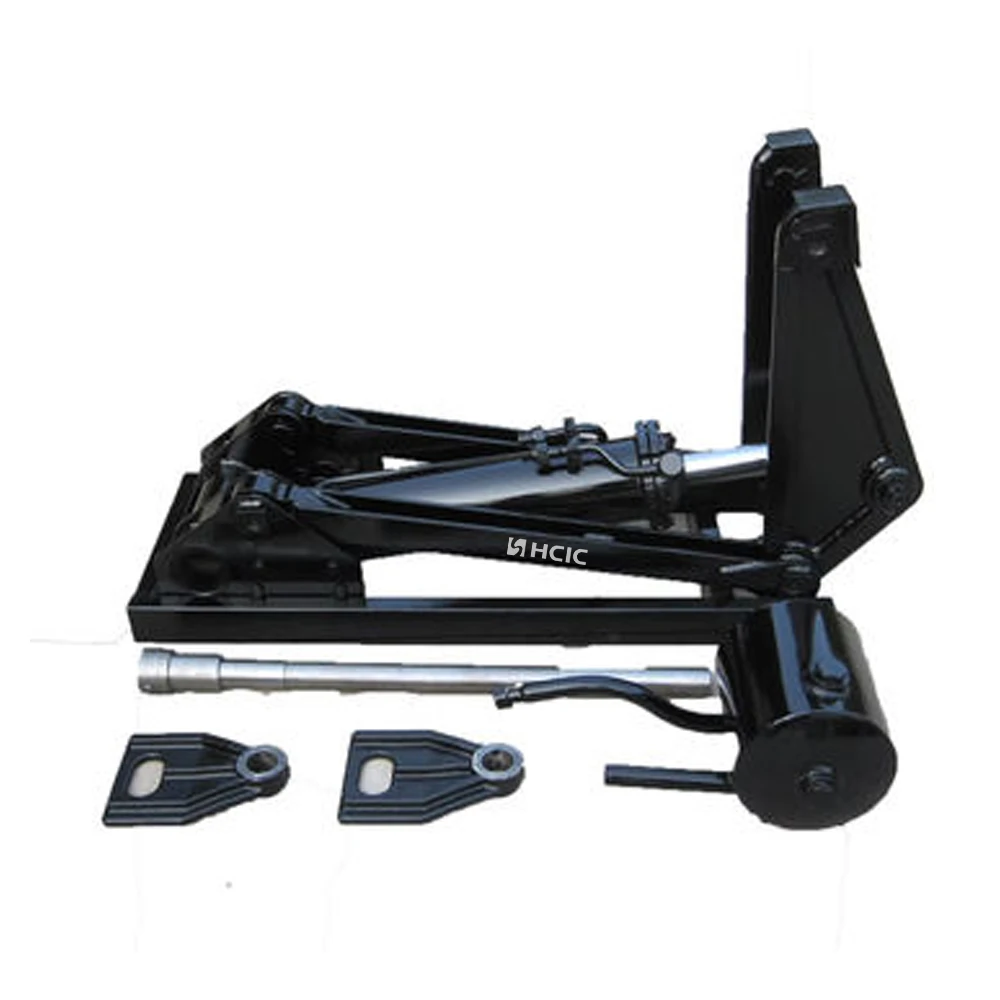

Rujukan D, F dan G membantu pembeli membandingkan angkat dengan plat sokongan yang dirancang, lokasi pin dan tetulang bingkai. Nilai ini tidak boleh digunakan untuk menghasilkan semula reka bentuk pelekap yang lengkap tanpa lukisan asal dan dimensi projek.
Struktur pelekap mesti memindahkan tindak balas mengangkat ke dalam bingkai treler. Oleh itu, ketebalan kurungan, penjajaran pin dan reka bentuk kimpalan memerlukan semakan kejuruteraan yang berasingan.
Katalog menyenaraikan dimensi E sebagai 47.63 inci untuk Model 520. Pengukuran ini penting apabila treler mempunyai panjang pemasangan terhad atau apabila angkat mesti diletakkan di sekeliling anggota bingkai sedia ada.
Semak dimensi ini bersama-sama dengan kedudukan badan tertutup, lokasi engsel dan ruang akses perkhidmatan. Tinggalkan ruang untuk pemeriksaan dan kerja sambungan hidraulik daripada mereka bentuk pemasangan di sekeliling ukuran yang tidak meninggalkan akses praktikal.

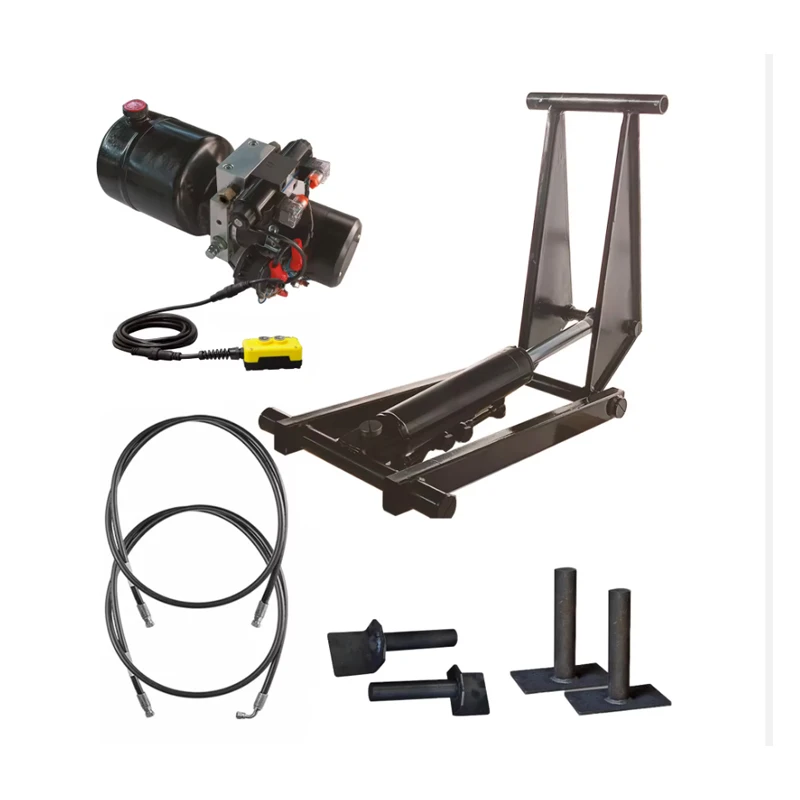

Pengangkat kuasa Model 520 sesuai untuk perbincangan sistem angkat treler dump di mana pembeli memerlukan rujukan katalog yang ditetapkan dan asas dimensi untuk semakan kesesuaian. Ia mungkin dipertimbangkan untuk binaan treler OEM, projek penggantian dan reka bentuk semula sistem, tertakluk kepada pengesahan susunan mekanikal dan hidraulik yang lengkap.
Halaman katalog Model 520 yang dibekalkan menyenaraikan rujukan dimensi tetapi tidak memberikan kapasiti yang disahkan, nilai tekanan kerja, angka hayat perkhidmatan atau pensijilan untuk model ini. Butiran tersebut mesti disahkan untuk projek sebenar dan bukannya disimpulkan daripada nombor model.
Siasatan angkat kuasa Model 520 yang berguna hendaklah termasuk:
- Jenis treler dan dimensi badan tempat pembuangan
- Terdapat ruang antara bingkai dan badan
- Kedudukan engsel belakang dan mata pemasangan hadapan
- Pusat pin dan dimensi kurungan
- Kedudukan tertutup dan berfungsi bagi badan pembuangan
- Pam, injap, hos dan kawalan sedia ada, jika ini adalah pengganti
- Foto atau lukisan berdimensi pemasangan semasa
- Urutan pengangkatan yang diperlukan dan persekitaran operasi
Maklumat ini membolehkan pembekal membincangkan kesesuaian tanpa meneka butiran struktur tersembunyi.
Pengangkat kuasa Model 520 harus dipilih melalui semakan kesesuaian dan bukannya padanan nombor model sahaja. Dimensi katalognya—terutamanya dimensi E 47.63 inci, dimensi A 24.00 inci dan dimensi G 11.75 inci—menyediakan titik permulaan yang berguna untuk menyemak pemasangan treler dump.
Untuk sebut harga yang tepat, hantar lukisan treler, ukuran pelekap dan maklumat hidraulik sedia ada kepada HCIC. Keputusan muktamad hendaklah berdasarkan susunan pengangkatan yang lengkap dan lukisan teknikal terkini.
