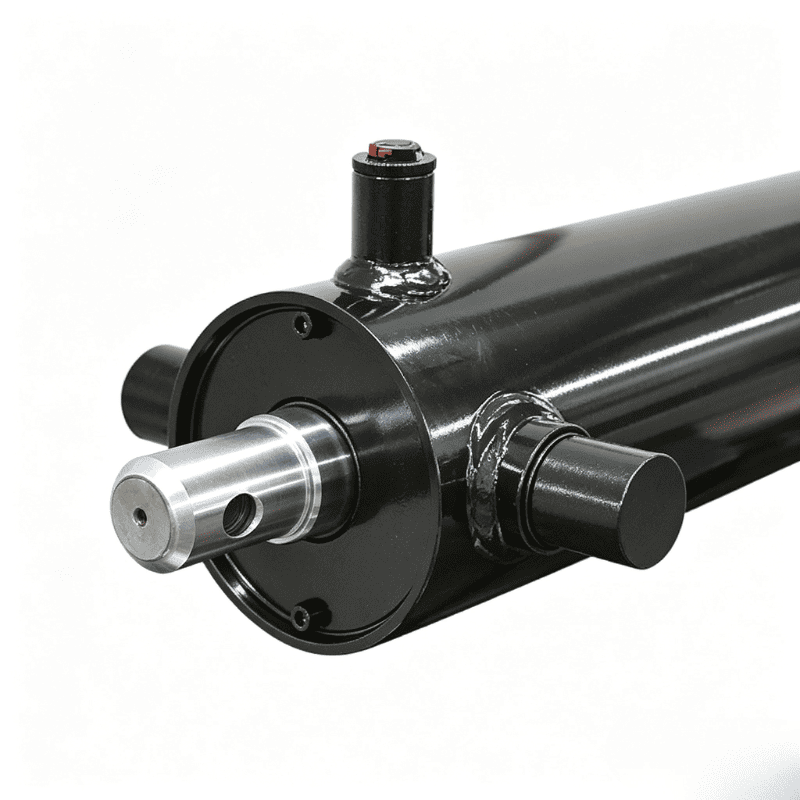

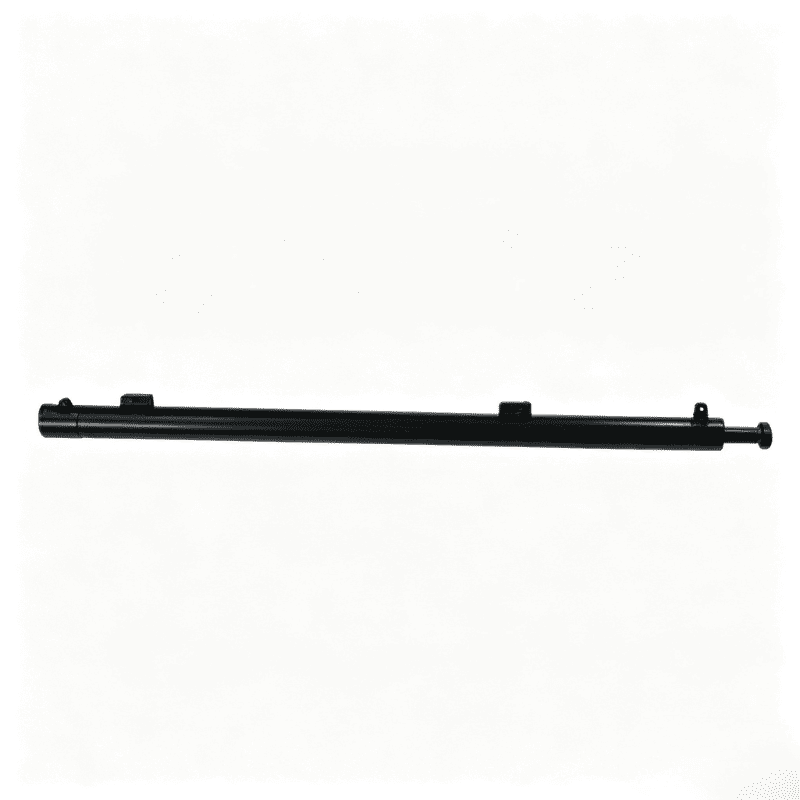

Silinder hidraulik sistem tarp HR4752 mempunyai lubang 2 inci, rod 1.25 inci dan lejang 36 inci untuk aplikasi kenaikan gantri pada sistem penutup trak dan treler.
Bore:
2 dalamRod diameter:
1.25 dalamStroke:
36 dalamSilinder hidraulik HR4752 untuk sistem tarp ialah silinder tersenarai katalog untuk aplikasi kenaikan gantri. Katalog HCIC-2026 mengenal pasti model dengan lubang 2 inci, rod 1.25 inci dan lejang 36 inci. Aplikasi tersenarai ialah silinder gantri menaikkan yang digunakan dalam sistem terpal hidraulik.
Silinder sistem tarp tidak dipilih dengan lejang sahaja. Ia berfungsi dengan gantri, geometri lengan, bahan penutup, mata pelekap dan kawalan hidraulik. Silinder mesti menyediakan pergerakan yang diperlukan semasa memasang ruang yang ada dan mengelakkan gangguan pada bingkai tarp semasa sambungan dan penarikan balik.
| Parameter | Nilai katalog |
|---|---|
| Model | HR4752 |
| Kategori produk | Silinder hidraulik sistem tarp |
| membosankan | 2 dalam |
| Diameter batang | 1.25 dalam |
| Strok | 36 dalam |
| Aplikasi katalog | Silinder naik gantri |
| Sumber | Katalog HCIC-2026, hlm. 8 |
Jadual mengandungi nilai khusus model yang boleh dilihat dalam katalog. Halaman katalog tidak menyediakan angka tekanan kerja, berat, panjang tertutup atau keperluan aliran khusus model untuk HR4752, jadi nilai tersebut tidak dicipta di sini.

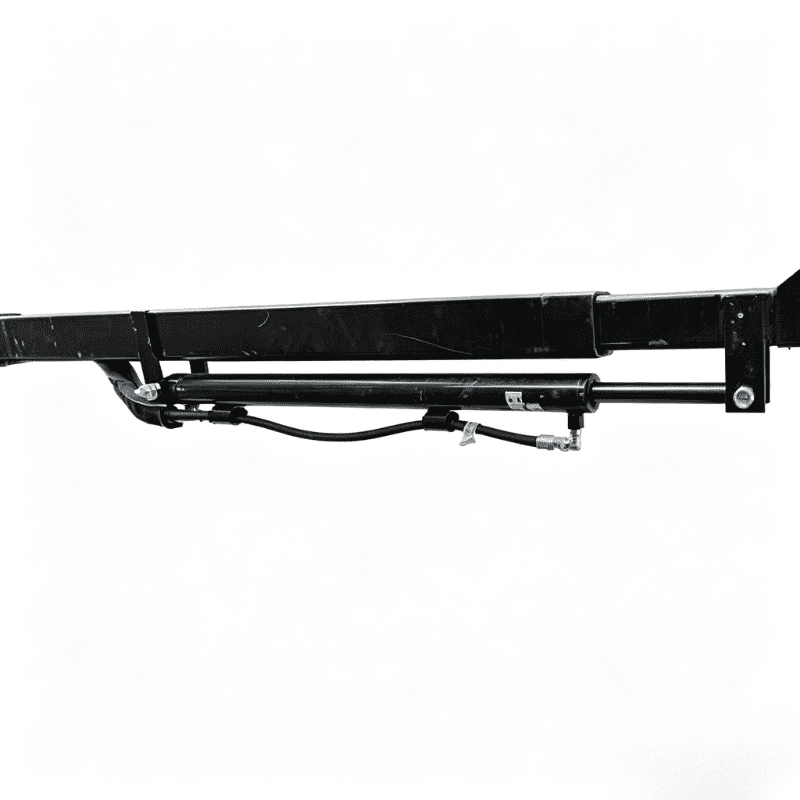

HR4752 digunakan sebagai penggerak dalam mekanisme sistem terpal. Silinder hidraulik menukar tekanan dan aliran kepada pergerakan linear. Pergerakan itu kemudiannya dipindahkan melalui gantri atau struktur lengan untuk menaikkan, meletakkan atau menggerakkan sistem penutup, bergantung pada susunan mesin.
Lejang 36 inci mentakrifkan perjalanan linear silinder. Pergerakan tarp sebenar bergantung pada nisbah pautan, kedudukan pivot dan geometri gantri. Silinder dengan lejang yang betul masih boleh menjadi tidak sesuai jika pusat pelekap atau sudut pergerakannya tidak sepadan dengan bingkai sedia ada.
Lubang 2 inci dan rod 1.25 inci adalah penting untuk pemadanan sistem. Bore berkaitan dengan kawasan tekanan yang tersedia, manakala diameter rod mempengaruhi kawasan sisi rod, bimbingan mekanikal dan geometri sambungan. Pengiraan daya dan kelajuan akhir memerlukan tekanan hidraulik sebenar dan data aliran daripada litar mesin.
Katalog meletakkan HR4752 sebagai silinder naik gantri. Ini memberikan OEM atau pembeli gantian titik permulaan yang lebih jelas daripada perihalan silinder generik, tetapi kelulusan akhir masih bergantung pada pemasangan gantri dan mekanisme tarp sebenar.
Lejang 36-inci menyediakan julat pergerakan linear yang besar untuk penggerak sistem tarp. Pemasang harus memetakan perjalanan ini ke kedudukan dinaikkan dan diturunkan gantri, memeriksa kedua-dua kedudukan hujung dan laluan penuh di antara mereka.
Saiz gerek dan rod menyediakan asas dimensi untuk penggantian silinder dan semakan daya hidraulik. Ia harus diperiksa dengan pin pelekap, kurungan, sambungan hos dan kelegaan yang tersedia daripada dianggap sebagai nombor terpencil.
Nombor model HR4752 dan penerangan aplikasi boleh membantu pasukan penyelenggaraan mengenal pasti keluarga bahagian yang dimaksudkan. Untuk penggantian yang boleh dipercayai, hantar gambar, dimensi pelekap, keperluan lejang dan butiran litar supaya silinder boleh dibandingkan dengan sistem sedia ada.
Sebelum memesan HR4752, semak perkara berikut:
Silinder tidak boleh dipaksa untuk mengimbangi gantri yang bengkok, pangsi yang rosak atau sudut pelekap yang salah. Jika mekanisme tidak diselaraskan, menggantikan penggerak sahaja mungkin tidak menyelesaikan masalah pengendalian.

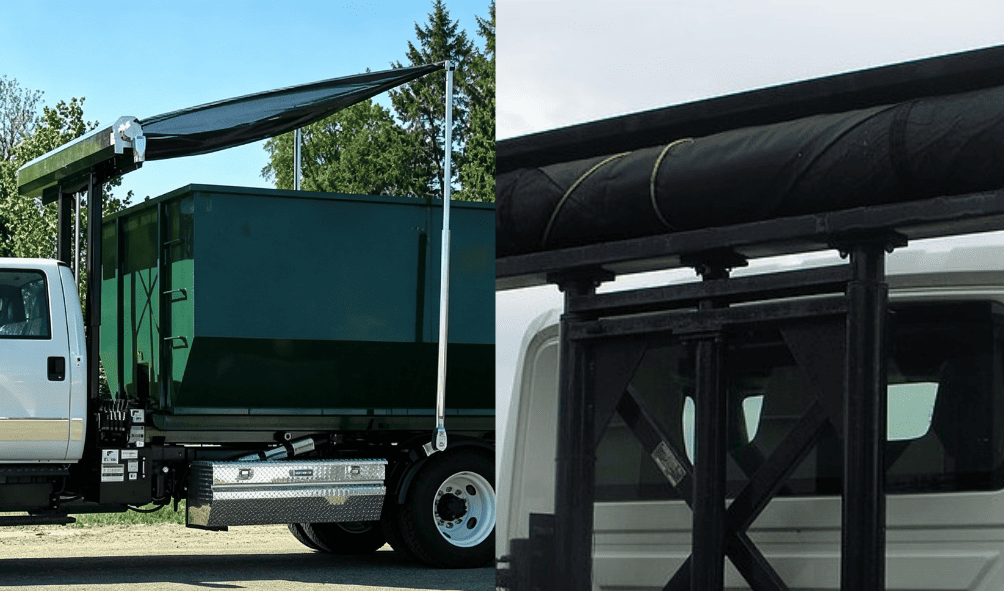

Silinder hidraulik HR4752 untuk sistem terpal bertujuan untuk aplikasi sistem tarp dan gantri yang dikenal pasti dalam katalog HCIC. Sistem ini biasanya digunakan pada peralatan trak dan treler yang memerlukan pergerakan penutup berkuasa, tetapi jenis peralatan sebenar, susun atur bingkai dan mekanisme tarp mesti disahkan untuk setiap projek.
Artikel itu tidak mendakwa bahawa HR4752 sesuai dengan setiap sistem terpal atau setiap model trak. Silinder yang betul bergantung pada geometri pelekap mesin, keperluan gerakan, litar hidraulik dan ruang yang tersedia.
Untuk semakan projek HR4752, sediakan:
Jika silinder sedang diganti selepas kegagalan, sertakan gambar mata pelekap, permukaan rod, tong, pin dan struktur sekeliling. Ini membantu memisahkan soalan pengenalan silinder daripada masalah mekanisme yang lebih luas.
HR4752 ialah penggerak sistem tarp terfokus dengan identiti katalog yang jelas: silinder naik gantri dengan lubang 2 inci, rod 1.25 inci dan lejang 36 inci. Nilai tersebut menyokong penggantian awal atau semakan OEM, tetapi ia tidak menggantikan pemeriksaan geometri pelekap, pautan, penghalaan hos dan kawalan hidraulik.
Hantar HCIC maklumat silinder sedia ada dan lukisan sistem tarp untuk mengesahkan sama ada silinder hidraulik HR4752 untuk sistem tarp sepadan dengan mesin sebenar. Mengkaji silinder bersama-sama dengan gantri adalah laluan yang lebih selamat kepada keputusan penggantian yang boleh dipercayai.
HCIC mengeluarkan silinder hidraulik, unit kuasa hidraulik dan sistem hidraulik untuk aplikasi kenderaan, treler dan industri. Kesesuaian teknikal hendaklah disahkan terhadap reka bentuk peralatan dan keadaan operasi sebenar.
