Penerangan Produk

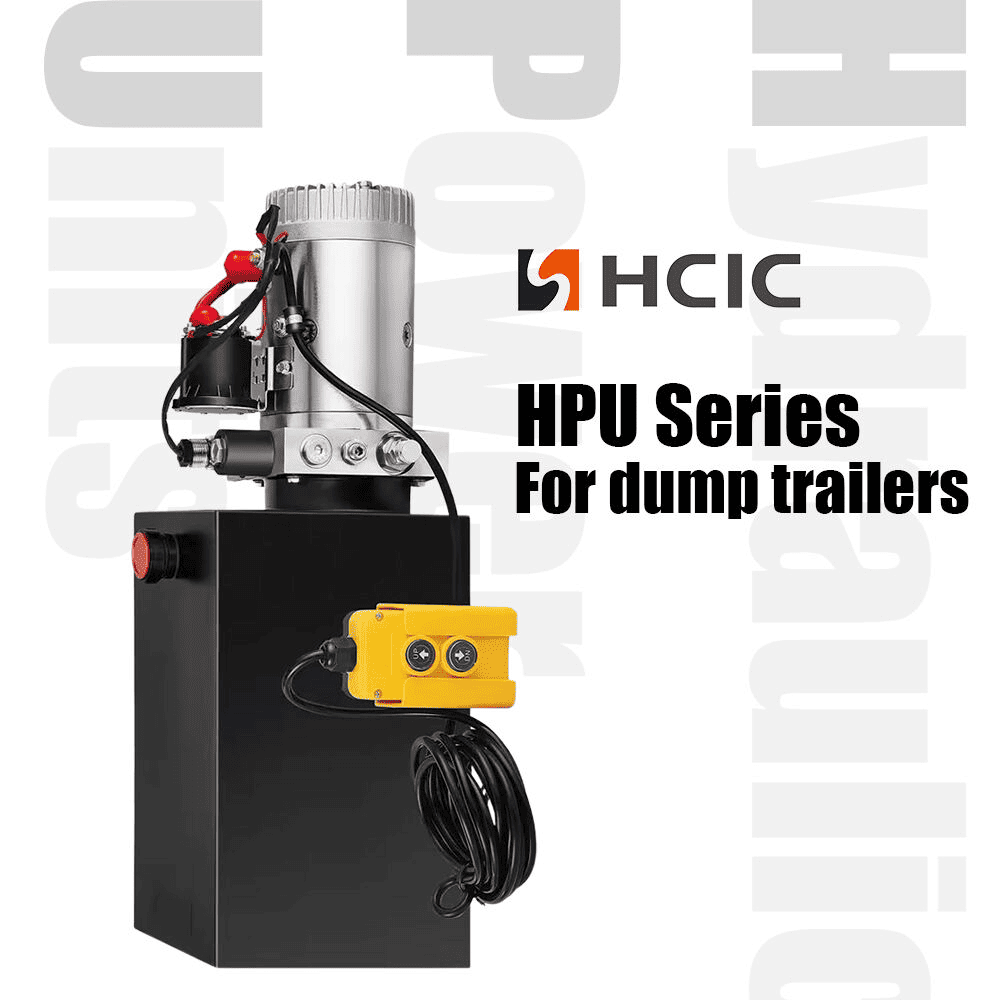

Unit kuasa hidraulik dua tindakan HCPGD untuk treler pembuangan. Katalog menentukan kadar aliran 1.2 GPM, tangki 6 gelen, penarafan tekanan 3,000 PSI dan port SAE #6. Susunan injap 4 hala, 3 kedudukan kendalian solenoidnya bertujuan untuk litar hidraulik yang memerlukan pergerakan berkuasa di kedua-dua arah.

Bagi pembina treler atau pasukan penyelenggaraan armada, perkara penting bukan sekadar saiz motor dan takungan. HPU mesti sepadan dengan silinder, bekalan elektrik yang tersedia, minyak hidraulik, susun atur hos dan pergerakan yang diperlukan. Artikel ini menerangkan maksud spesifikasi HCPGD dan maklumat yang perlu disahkan sebelum pesanan.

power unit

I. Apa yang Unit Kuasa Hidraulik HCPGD Lakukan

Unit kuasa hidraulik menukar kuasa elektrik kepada aliran dan tekanan hidraulik. Pam menghantar minyak ke sisi terpilih silinder dwitindakan. Apabila injap bertukar kedudukan, litar membalikkan aliran minyak supaya silinder boleh memanjang dan menarik balik di bawah kuasa hidraulik.

Oleh itu, unit kuasa hidraulik dua tindakan HCPGD sesuai untuk reka bentuk treler pembuangan yang memerlukan fungsi lanjutan berkuasa dan fungsi tarik balik berkuasa. Pergerakan yang tepat masih bergantung pada isipadu silinder, beban, tetapan pelepasan, saiz hos dan litar kawalan. HPU harus dipilih sebagai sebahagian daripada sistem hidraulik yang lengkap dan bukannya sebagai komponen terpencil.

II. Spesifikasi Katalog untuk HCPGD

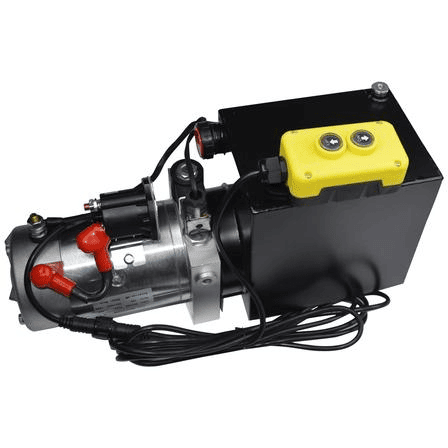

hydraulic power unit

item	Spesifikasi katalog
Model	HCPGD
Jenis produk	Unit kuasa hidraulik dua tindakan
Permohonan disenaraikan dalam katalog	Buang treler
Kadar aliran	1.2 GPM
Saiz port	SAE #6
Saiz tangki	6 gal
Tekanan	3,000 PSI
Injap	Solenoid dikendalikan; 4 hala, 3 kedudukan

Ini ialah nilai HCPGD yang diterbitkan dalam katalog HCIC-2026. Katalog tidak menyediakan arus motor yang lengkap, kapasiti bateri, kitaran tugas, tetapan injap pelega atau gambar rajah pendawaian pengawal untuk model ini. Butiran tersebut hendaklah disahkan terhadap keperluan projek sebelum kelulusan pengeluaran.

III. Injap dan Logik Litar

Injap 4 hala, 3 kedudukan memberikan unit kuasa struktur kawalan arah untuk penggerak hidraulik dua tindakan. Satu port kerja boleh mengarahkan minyak untuk memanjangkan silinder manakala satu lagi mengembalikan minyak ke tangki. Dalam arahan yang bertentangan, laluan aliran terbalik.

Kedudukan tengah adalah perincian reka bentuk yang mesti disahkan dengan spesifikasi litar dan injap akhir. Ia mempengaruhi cara penggerak bertindak apabila arahan elektrik dilepaskan. Pengilang treler tidak boleh menganggap keadaan tengah tanpa menyemak skema hidraulik, keperluan kawalan beban dan kaedah menurunkan selamat.

Sambungan port SAE #6 juga perlu diperiksa terhadap hos, penyesuai dan standard pemasangan yang dipilih. Pengenalpastian benang yang betul dan perkara amalan pengedap kerana kebocoran sambungan kecil boleh memasukkan udara, kehilangan minyak dan membuat pergerakan treler tidak konsisten.

IV. Mengapa Tangki 6-Gelen Penting

HCPGD disenaraikan dengan tangki 6 gelen. Isipadu takungan menyediakan tempat untuk memulangkan minyak dan membantu sistem menguruskan isipadu minyak yang diperlukan oleh silinder. Saiz tangki yang diperlukan tidak ditentukan oleh lubang silinder sahaja. Ia juga bergantung pada lejang silinder, isipadu rod, susunan litar, isipadu hos, aras minyak, ruang pemasangan yang ada dan kitaran pengendalian.

Tangki hendaklah dipasang dengan selamat dan diletakkan supaya talian sedutan, laluan balik dan akses perkhidmatan kekal praktikal. Sebelum membuat pesanan, pemasang hendaklah mengesahkan dimensi takungan sebenar, orientasi pelekap, susunan pengisi dan pernafasan, dan paras minyak yang boleh digunakan dengan HCIC.

V. Aliran, Tekanan dan Kelajuan Operasi Sebenar

Katalog menyenaraikan 1.2 GPM untuk HCPGD dan 3,000 PSI untuk spesifikasi tekanan. Nilai ini tidak boleh ditukar terus kepada masa angkat treler yang dijamin atau kapasiti angkat. Kelajuan sebenar bergantung kepada isipadu silinder dan beban. Tekanan kerja sebenar bergantung pada daya yang diperlukan, geometri mekanikal, geseran, sekatan dan perlindungan pelepasan.

Pemeriksaan pertama yang mudah ialah membandingkan isipadu silinder yang diperlukan dengan aliran yang ada. Silinder yang lebih besar memerlukan lebih banyak minyak untuk melengkapkan lejang yang sama, jadi pergerakannya biasanya akan mengambil masa yang lebih lama pada kadar aliran yang sama. Pereka bentuk sistem juga harus mempertimbangkan aliran balik dari sisi rod silinder dwi-tindakan, panjang hos dan kelikatan bergantung pada suhu minyak hidraulik.

Nilai katalog 3,000 PSI ialah had reka bentuk sistem untuk diperiksa terhadap silinder, hos, kelengkapan dan komponen kawalan. Ia tidak sepatutnya dianggap sebagai janji bahawa setiap treler akan beroperasi pada tekanan itu secara berterusan.

VI. Mata Pemasangan untuk Treler Dump

Sebelum memasang unit kuasa hidraulik dua tindakan HCPGD, sahkan perkara berikut:

1. Keserasian silinder:Sahkan bahawa penggerak yang disambungkan adalah bertindak dua kali dan kedua-dua port dikenal pasti dengan betul.

2. Bekalan elektrik:Sahkan voltan, permintaan semasa, perlindungan fius, saiz kabel dan keserasian suis kawalan.

3. Sambungan hidraulik:Padankan port SAE #6 dengan hos dan penyesuai yang betul. Pastikan laluan sedutan dan kembali bersih.

4. Kedudukan takungan:Tinggalkan ruang yang cukup untuk mengisi, pemeriksaan, pembersihan dan perkhidmatan masa hadapan.

5. Perlindungan tekanan:Sahkan susunan injap pelepasan dan tekanan selamat untuk litar lengkap.

6. Kawalan beban:Semak bagaimana badan tempat pembuangan itu dipegang dan diturunkan jika kuasa elektrik terganggu.

7. Penyingkiran udara:Isikan minyak yang diluluskan, keluarkan litar mengikut reka bentuk sistem dan periksa paras takungan selepas beberapa kitaran terkawal.

HCIC harus menerima susun atur treler, data silinder, voltan bekalan yang diperlukan dan skema hidraulik sebelum konfigurasi akhir diluluskan.

VII. Kesilapan Pemilihan Biasa

Memilih oleh PSI sahaja

Tekanan tidak menentukan prestasi sistem yang lengkap. Daya silinder, leverage mekanikal dan keperluan aliran mesti dipertimbangkan bersama.

Menganggap aliran sebagai kapasiti angkat

Nilai 1.2 GPM berkaitan dengan aliran minyak, bukan secara langsung dengan jisim yang boleh diangkat oleh treler. Kapasiti beban bergantung kepada struktur silinder dan treler serta litar hidraulik.

Mengabaikan bahagian belakang

Sistem dua tindakan memerlukan penghalaan yang betul pada kedua-dua belah penggerak. Pengecaman hos yang salah boleh menyebabkan silinder bergerak ke arah yang salah atau gagal ditarik balik seperti yang dimaksudkan.

Membiarkan fungsi pusat injap tidak ditentukan

Injap 4 hala, 3 kedudukan mesti dipadankan dengan tingkah laku neutral yang diperlukan dan susunan penurunan yang selamat.

VIII. Maklumat Pertanyaan OEM dan Penggantian

Untuk sebut harga unit kuasa hidraulik dua tindakan HCPGD, sediakan:

Jenis treler dan aplikasi yang dimaksudkan

Lubang silinder, diameter rod dan lejang
Diperlukan melanjutkan dan menarik balik tingkah laku
Voltan elektrik dan arus yang tersedia
Masa kitaran sasaran, jika dinyatakan
Jenis minyak hidraulik atau minyak sistem sedia ada
Hos dan standard pemasangan
Ruang pemasangan dan arah pemasangan
Kaedah kawalan dan keperluan kawalan jauh
Kuantiti yang diperlukan dan destinasi penghantaran

Maklumat ini membolehkan konfigurasi HPU disemak terhadap sistem treler yang lengkap dan bukannya dipetik dari satu nombor sahaja.

IX. Soalan Lazim

Adakah HCPGD lakonan tunggal atau dua lakonan?

Katalog HCIC-2026 menyenaraikan HCPGD sebagai unit kuasa hidraulik dua tindakan.

Apakah kadar aliran yang disenaraikan untuk HCPGD?

Katalog menyenaraikan kadar aliran 1.2 GPM.

Apakah saiz tangki yang digunakan oleh HCPGD?

Katalog menyenaraikan tangki 6 galon.

Apakah saiz port yang dinyatakan?

Katalog menyenaraikan saiz port SAE #6.

Adakah katalog mengesahkan setiap butiran elektrik?

Tidak. Jadual model tidak menyediakan arus motor yang lengkap, gambar rajah pendawaian atau spesifikasi kitaran tugas. Mata ini harus disahkan untuk treler yang dimaksudkan.

X. Minta Semakan Konfigurasi HCPGD

Unit kuasa hidraulik dua tindakan HCPGD ialah pilihan HPU treler dump yang ditentukan dengan data aliran, tangki, tekanan dan injap yang disenaraikan dalam katalog. Untuk sebut harga yang boleh dipercayai, hantar HCIC spesifikasi silinder, bekalan elektrik, skema hidraulik dan kekangan pemasangan.

HCIC kemudiannya boleh menyemak sama ada konfigurasi HCPGD sepadan dengan aplikasi lengkap dan mengenal pasti sebarang butiran khusus projek yang memerlukan pengesahan sebelum pengeluaran.

XI .Mengenai HCIC

Jinan Huachen Industrial Co., Ltd. telah diasaskan pada tahun 1998. Katalog HCIC-2026 menggambarkan syarikat itu sebagai pengeluar produk hidraulik yang menumpukan pada silinder hidraulik dan unit kuasa untuk industri termasuk peralatan pengangkutan, jentera pembinaan dan aplikasi industri lain.
