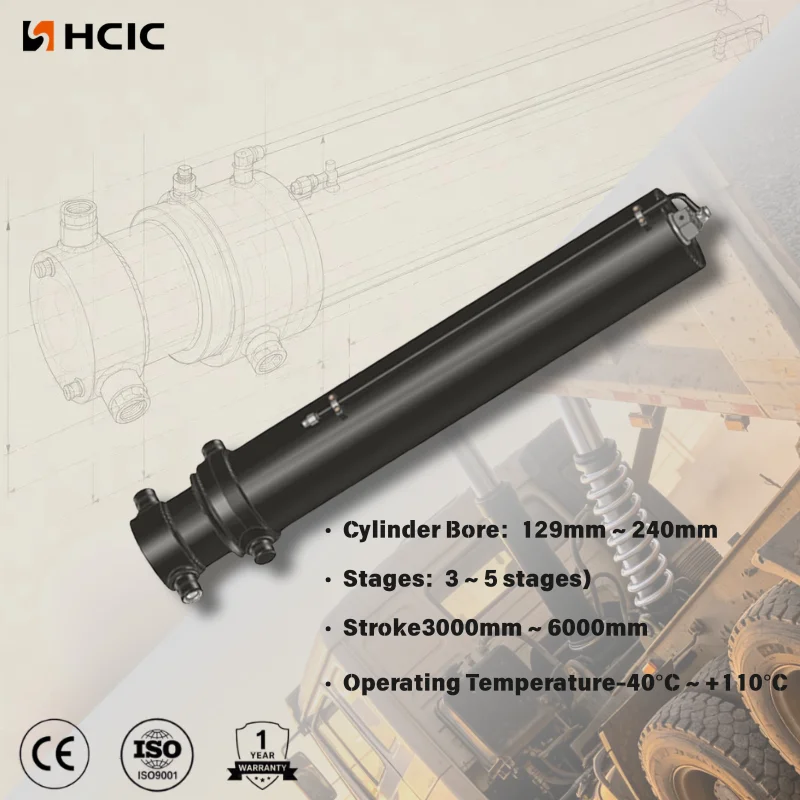

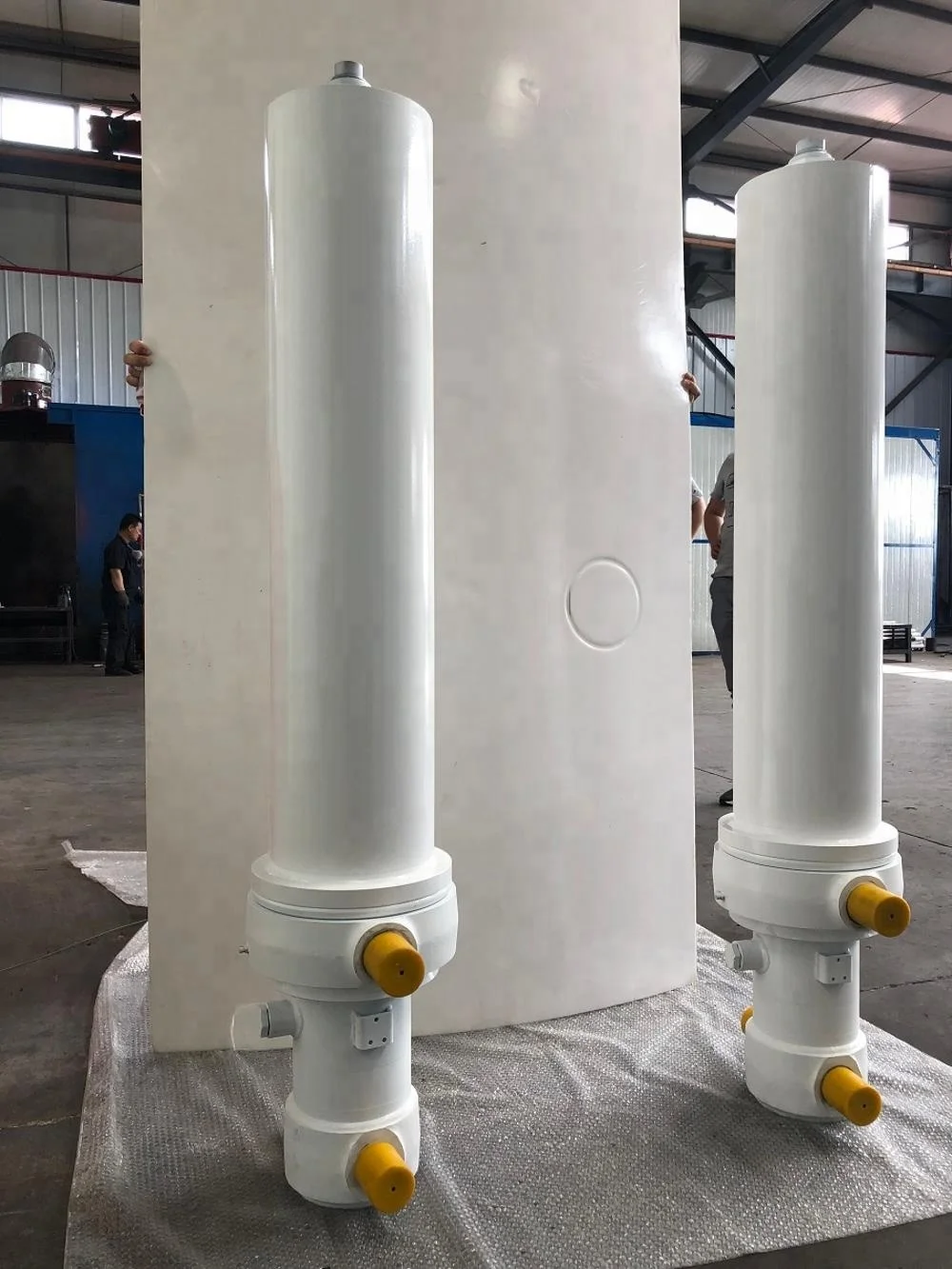

Silinder Hidraulik Tipping Depan

FE-4TG-E169*4280 ialah silinder hidraulik hujung hadapan empat peringkat yang disenaraikan dalam katalog tipping hidraulik HCIC untuk aplikasi kapasiti tipping 49 tan. Pembinaan teleskopiknya menggabungkan julat kerja yang panjang dengan pakej tertutup yang lebih pendek daripada silinder satu peringkat yang biasanya diperlukan.

Model ini bertujuan untuk reka bentuk sistem trak dump hujung hadapan, di mana panjang silinder, geometri pelekap dan beban kenderaan mesti disemak bersama. Katalog menyediakan jujukan gerek utama, tekanan, dimensi pemasangan dan panjang tertutup yang diperlukan untuk perbincangan kejuruteraan awal.

---

I. Spesifikasi Produk

Nilai di atas ditranskripsikan daripada jadual silinder hujung hadapan FE/FC dalam katalog HCIC-2026 yang dibekalkan. Rujukan kapasiti tip ialah nilai aplikasi katalog, bukan jaminan untuk setiap konfigurasi trak.

---

II. Pembinaan Teleskopik Empat Peringkat

FE-4TG-E169*4280 menggunakan empat peringkat bersarang. Jujukan gerek berkurangan daripada 169 mm kepada 115 mm apabila peringkat memanjang. Susunan ini membolehkan silinder memberikan pergerakan mengangkat yang panjang sambil mengekalkan panjang pemasangan tertutup kepada 1,345 mm.

Semasa kitaran bahagian hadapan, tekanan hidraulik bertindak pada kawasan peringkat aktif. Apabila urutan pentas berubah, daya angkat yang ada dan kelajuan pergerakan juga berubah. Atas sebab ini, silinder tidak boleh dipilih hanya dengan lubang terbesarnya atau dengan kapasiti trak nominal. Berat badan, muatan, kedudukan engsel, mata pelekap dan litar hidraulik semuanya mempengaruhi keputusan akhir sistem.

---

III. Dimensi Pemasangan Penting

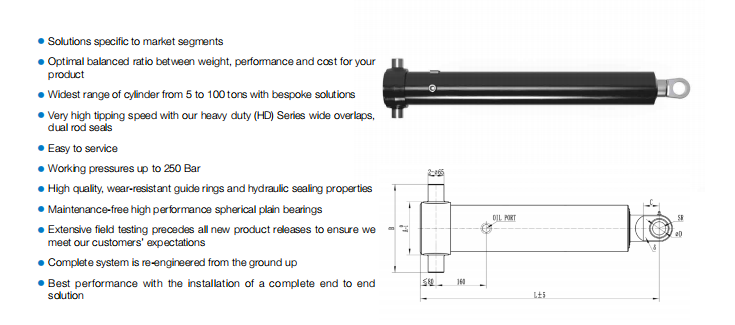

Katalog menyenaraikan dimensi A, B, C, D dan delta untuk FE-4TG-E169*4280. Dimensi ini harus dibandingkan dengan pendakap pelekap depan trak, susunan pangsi, kelegaan bingkai dan kedudukan badan tertutup.

Panjang tertutup 1,345 mm amat penting apabila silinder dipasang di antara casis dan badan hujung hadapan. Pembeli juga perlu menyemak laluan lanjutan penuh, sudut silinder pada permulaan mengangkat dan kelegaan di sekeliling setiap titik pelekap. Silinder yang serupa dari segi dimensi mungkin masih tidak sesuai jika pusat pin atau geometri pendakapnya berbeza.

---

IV. Tekanan dan Semakan Permohonan

Katalog menyenaraikan tekanan kerja 16 MPa dan rujukan kapasiti tipping 49 tan untuk model ini. Angka ini mesti disemak bersama tetapan pam, perlindungan injap, aliran minyak hidraulik dan struktur trak. Ia tidak seharusnya dianggap sebagai kelulusan muatan yang berdiri sendiri.

Sebelum memilih FE-4TG-E169*4280, pembeli harus mengesahkan sama ada rujukan 49 tan sepadan dengan kenderaan sebenar dan badan tipping. Sistem lengkap memerlukan kurungan, pin, talian hidraulik yang serasi dan litar kawalan yang direka untuk beban dan pergerakan yang dimaksudkan.

---

V. Maklumat Pemeriksaan dan Penggantian

Untuk pertanyaan penggantian, hantarkan pengenalan silinder asal, gambar mata pelekap, ukuran tertutup dan lanjutan, dimensi pin, maklumat pelabuhan minyak dan butiran aplikasi trak. Jika unit lama rosak, gambar rod, sambungan pentas dan mata pelekap membantu memisahkan masalah silinder daripada masalah pendakap atau penjajaran.

Maklumat berikut berguna untuk sebut harga OEM:

• Buatan trak, model dan julat muatan yang dimaksudkan
• Dimensi badan hujung depan
• Panjang pemasangan tertutup dan kelegaan yang tersedia
• Diameter pin pelekap dan kedudukan tengah
• Tekanan hidraulik dan aliran pam
• Susunan hos dan port
• Kuantiti yang diperlukan dan status penggantian

---

VI. Kesimpulan

FE-4TG-E169*4280 ialah silinder hidraulik hujung hadapan empat peringkat khusus dengan jujukan lubang 169/158/136/115 mm, tekanan katalog 16 MPa dan panjang tertutup 1,345 mm. Kesesuaiannya bergantung pada sistem trak sampah yang lengkap, bukan pada nombor model sahaja. Hantar lukisan pelekap dan data hidraulik kepada HCIC untuk semakan khusus projek.

---

VII. Mengenai HCIC

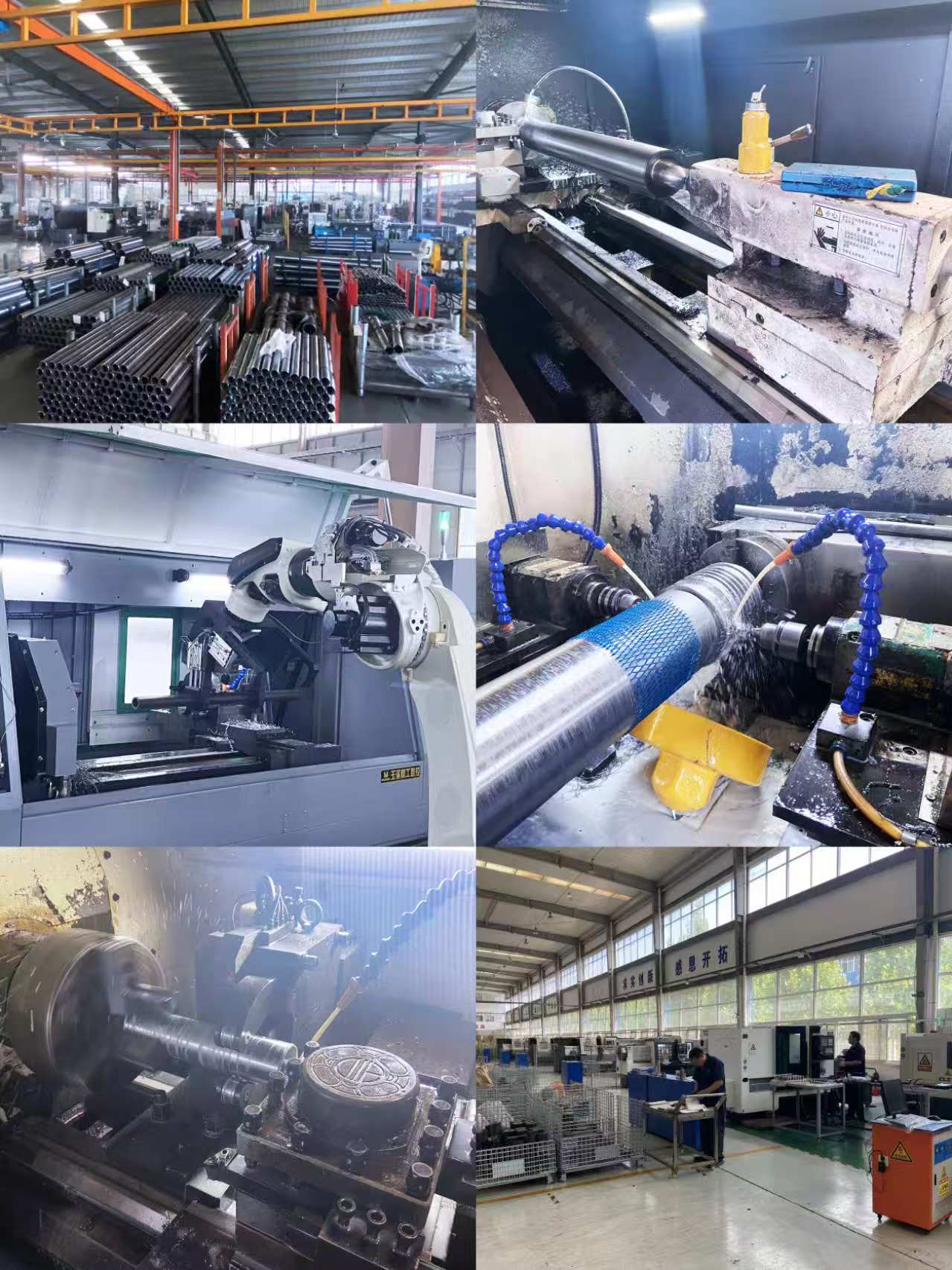

HCIC membangunkan dan mengeluarkan silinder hidraulik dan unit kuasa untuk aplikasi kenderaan dan industri. HCIC menyokong OEM dan pertanyaan penggantian menggunakan lukisan pelanggan, ukuran dan keperluan aplikasi sebagai asas untuk semakan teknikal.

Minta semakan sebut harga FE-4TG-E169*4280:
