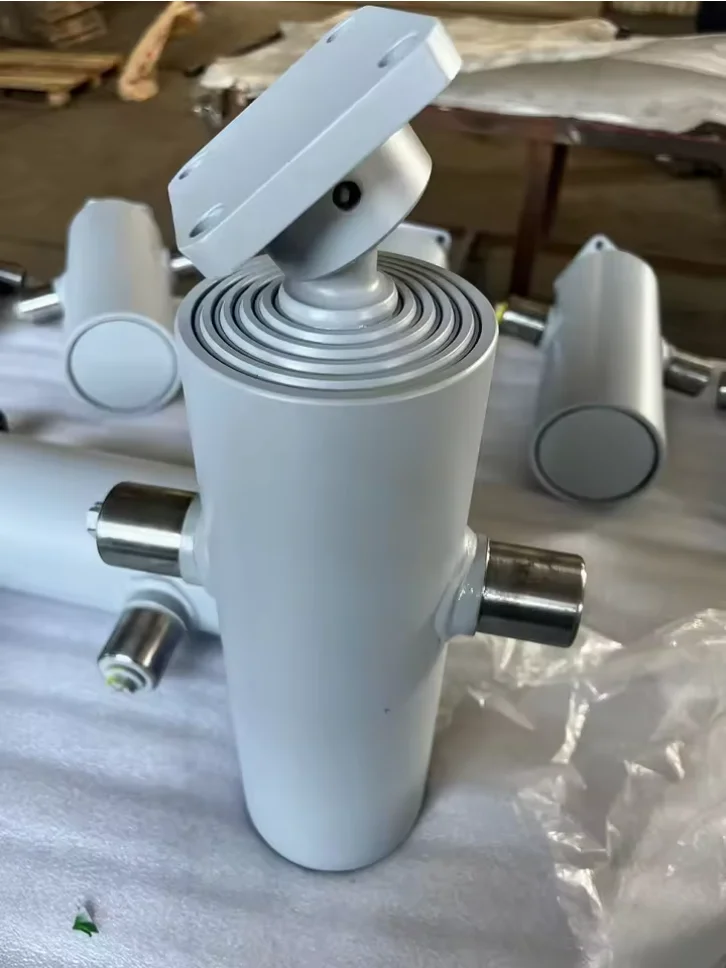

4TG-E130x1307 ialah silinder hidraulik teleskopik bawah badan treler pembuangan empat peringkat dengan lejang 1,307 mm, tekanan kerja maksimum 180 bar dan julat tip katalog 15–25 tan.
Number of stages:
4 peringkatStroke:
1,307 mmMass:
58 kgWorking volume:
13.7 L4TG-E130x1307 ialah treler pembuangan empat peringkat underboby teleskopik silinder hidraulik yang disenaraikan dalam katalog HCIC-2026. Ia adalah sebahagian daripada rangkaian bawah badan ringan untuk treler pembuangan sisi dan tiga hala, di mana lejang panjang mesti muat di bawah badan dan casis.
Model ini menyediakan titik permulaan yang ditentukan untuk semakan OEM atau silinder gantian: empat peringkat, lejang 1,307 mm, tekanan kerja maksimum 180 bar dan julat kapasiti tipping katalog 15–25 tan. Silinder hendaklah dipadankan dengan struktur treler yang lengkap, litar hidraulik dan susunan pelekap sebelum pembelian.
| Parameter | Nilai katalog |
|---|---|
| Model | 4TG-E130x1307 |
| Jenis produk | Silinder hidraulik teleskopik bawah badan |
| Bilangan peringkat | 4 |
| Strok | 1,307 mm |
| Mass | 58 kg |
| Kelantangan kerja | 13.7 L |
| Tekanan kerja maksimum | 180 bar |
| Julat kapasiti tip katalog | 15–25 tan |
| Dimensi L | 545 mm |
| Dimensi A | 216 mm |
| Dimensi B | 329 mm |
| Dimensi C | 132 mm |
| Dimensi D | 92 mm |
| Dimensi E | 58 mm |
Nilai di atas ditranskripsikan daripada jadual Silinder Hidraulik Teleskopik Bawah Badan dalam katalog HCIC-2026 yang dibekalkan, halaman PDF 18. Dalam jadual bercetak, baris untuk 4TG-E130x1307 menunjukkan empat peringkat, lejang 1,307 mm, jisim 58 kg, jisim berfungsi maksimum 13.7 L0.

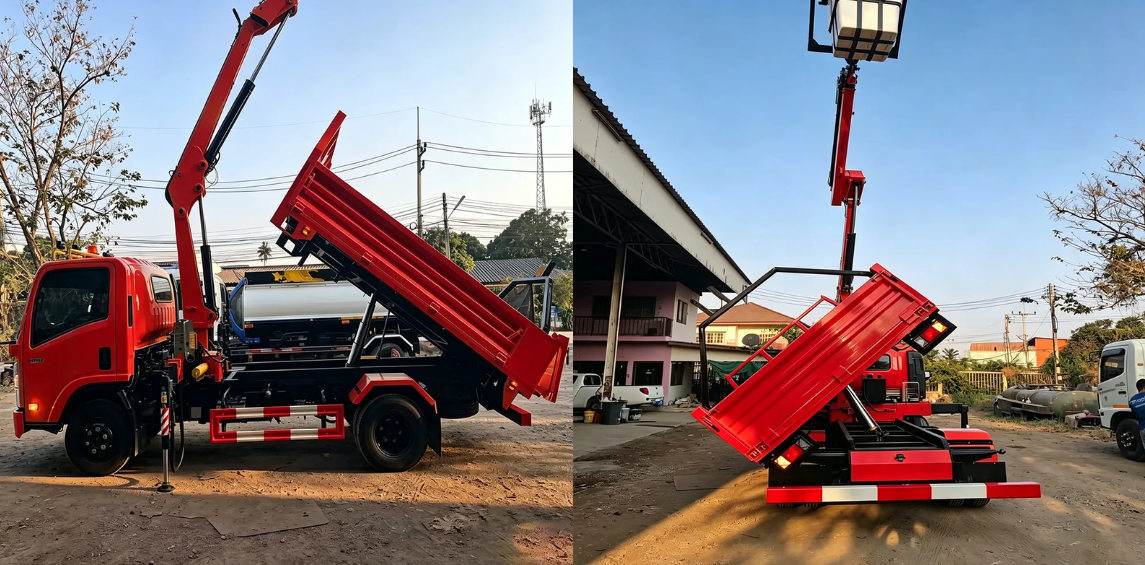

Silinder teleskopik menggunakan peringkat bersarang untuk menghasilkan pergerakan kerja yang lebih panjang tanpa memerlukan panjang lanjutan penuh apabila ditarik balik. Susunan itu berguna pada treler tempat pembuangan sampah di mana ruang yang tersedia di bawah badan adalah terhad tetapi sistem tipping masih memerlukan pergerakan yang mencukupi.
4TG-E130x1307 mempunyai empat peringkat dan lejang 1,307 mm yang disenaraikan. Dimensi 545 mm L menyediakan titik permulaan untuk perancangan ruang tertutup, tetapi pemasangan juga mesti mengambil kira buaian silinder, sambungan pin atau mata, anggota casis, hos dan laluan pergerakan lengkap badan pembuangan.
Silinder tidak menentukan hasil tip dengan sendirinya. Lokasi engsel, berat badan, pengagihan beban, sudut tipping, aliran pam dan perlindungan pelepasan semuanya mempengaruhi daya dan kelajuan yang diperlukan semasa kitaran.
Mulakan dengan dimensi L yang disenaraikan dan dimensi pemasangan A–E. Bandingkannya dengan lukisan treler atau kawasan pelekap yang diukur. Kemudian periksa silinder melalui arka tipping penuh. Silinder boleh mengosongkan casis apabila badan ditutup tetapi menyentuh anggota silang atau pendakap apabila badan naik.

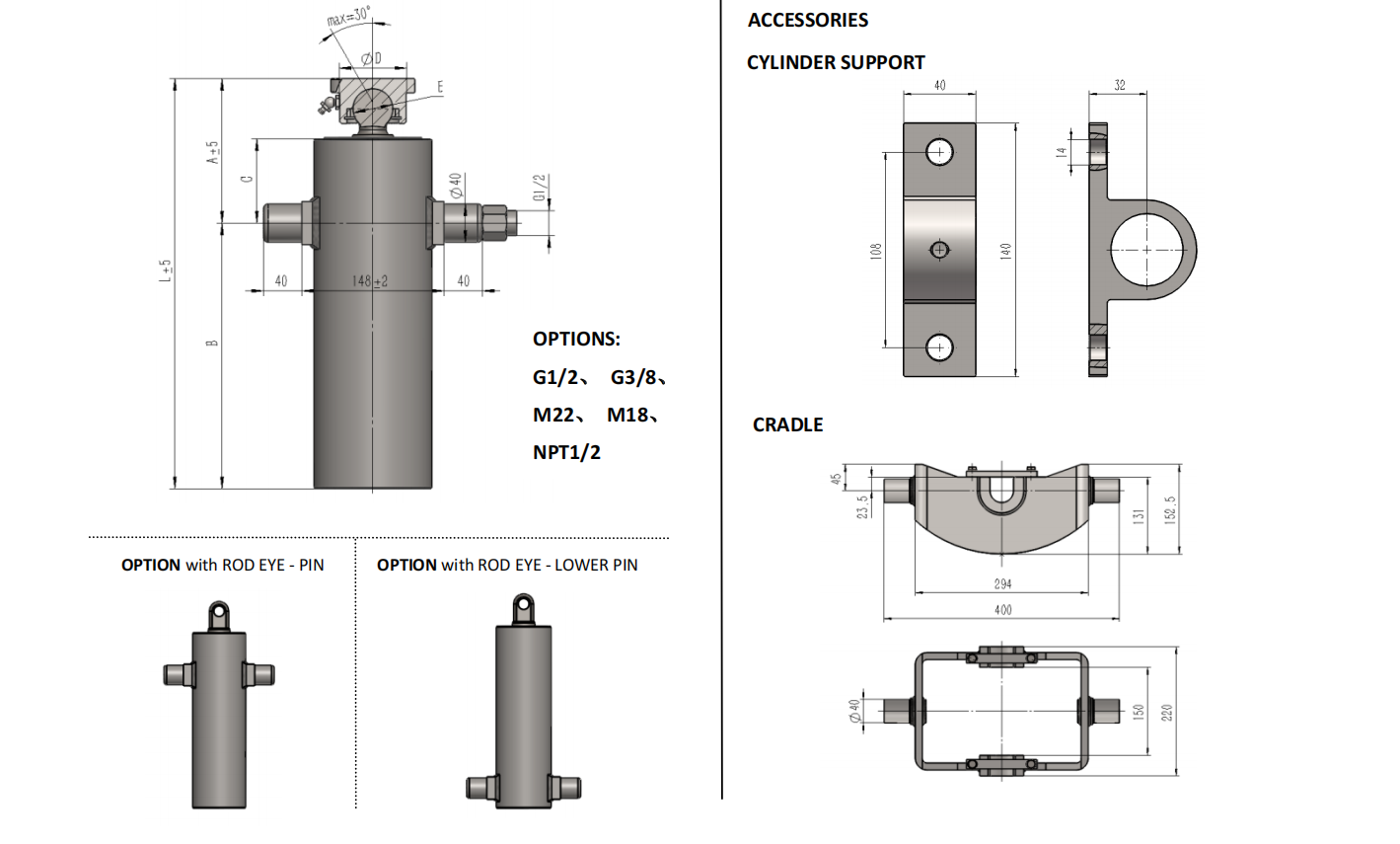

Halaman katalog menunjukkan pilihan rod-eye dan lower-pin untuk julat silinder bawah badan, bersama-sama dengan rujukan buaian sokongan. Sambungan yang tepat dan susunan buaian untuk 4TG-E130x1307 harus disahkan daripada lukisan projek. Jangan menganggap bahawa silinder teleskopik yang kelihatan serupa akan menggunakan jarak pin atau kaedah pelekap yang sama.
Silinder harus disokong dan diselaraskan melalui reka bentuk pelekap treler. Kurungan tidak boleh memaksa silinder ke dalam kedudukan atau mencipta beban sisi semasa sambungan. Periksa pin, buaian, hos dan anggota rangka berdekatan sebelum mengenakan beban.
Katalog menyenaraikan tekanan kerja maksimum 180 bar untuk 4TG-E130x1307. Pam, injap pelega, saiz hos, isipadu minyak dan litar kawalan hendaklah dikaji semula mengikut keperluan tersebut. Tekanan kerja tidak sama dengan kapasiti angkat yang terjamin; daya sebenar bergantung kepada tekanan hidraulik, kawasan berkesan dan geometri mekanikal treler.
4TG-E130x1307 adalah relevan untuk projek treler pembuangan yang memerlukan silinder hidraulik teleskopik bawah badan empat peringkat dengan lejang 1,307 mm. Ia boleh dipertimbangkan untuk susun atur treler dump sisi dan tiga hala apabila ruang pemasangan yang tersedia dan julat aplikasi katalog sepadan dengan projek.
Katalog menyenaraikan julat kapasiti tipping 15–25 tan. Anggap ini sebagai rujukan aplikasi katalog, bukan kelulusan muatan universal. Badan treler, struktur engsel, kekuatan casis, pengagihan beban dan sistem hidraulik mesti dinilai bersama.
Untuk pertanyaan OEM atau penggantian 4TG-E130x1307, hantarkan:
Maklumat ini membantu memisahkan penggantian silinder langsung daripada reka bentuk semula sistem pelekap atau hidraulik.
4TG-E130x1307 memberikan pembangun treler pilihan silinder bawah badan empat peringkat yang ditentukan dengan lejang 1,307 mm, jisim 58 kg, tekanan kerja maksimum 180 bar, volum kerja 13.7 L dan julat tip katalog 15–25 tan.
Hantar lukisan treler, ukuran pelekap dan data hidraulik kepada HCIC untuk semakan kelengkapan sebelum membuat pesanan.
