Semak dimensi silinder hidraulik clevis berkembar 53-4592-106, lejang 106.06 inci, port NPTF 3/4 inci dan berat katalog 208 lb untuk peralatan OEM perjalanan jauh.
Stroke:
2,694 mmClosed length,:
1,219 mmExtended length:
3,913 mmPort:

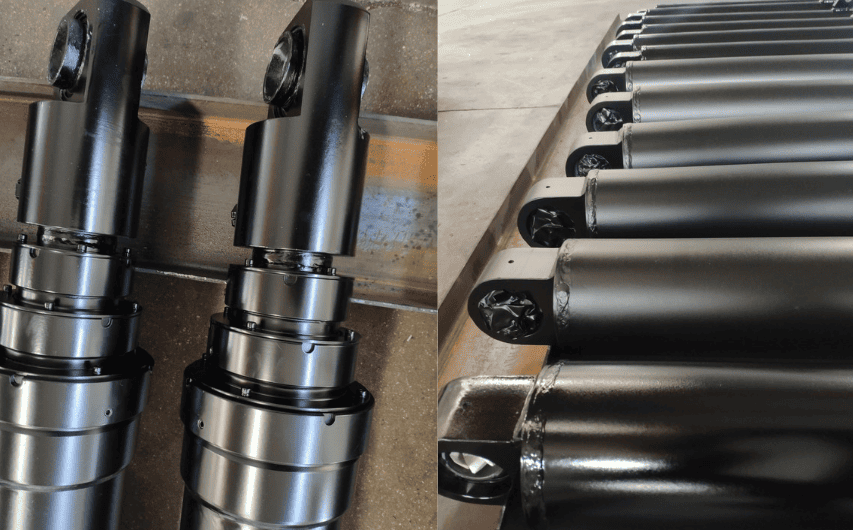

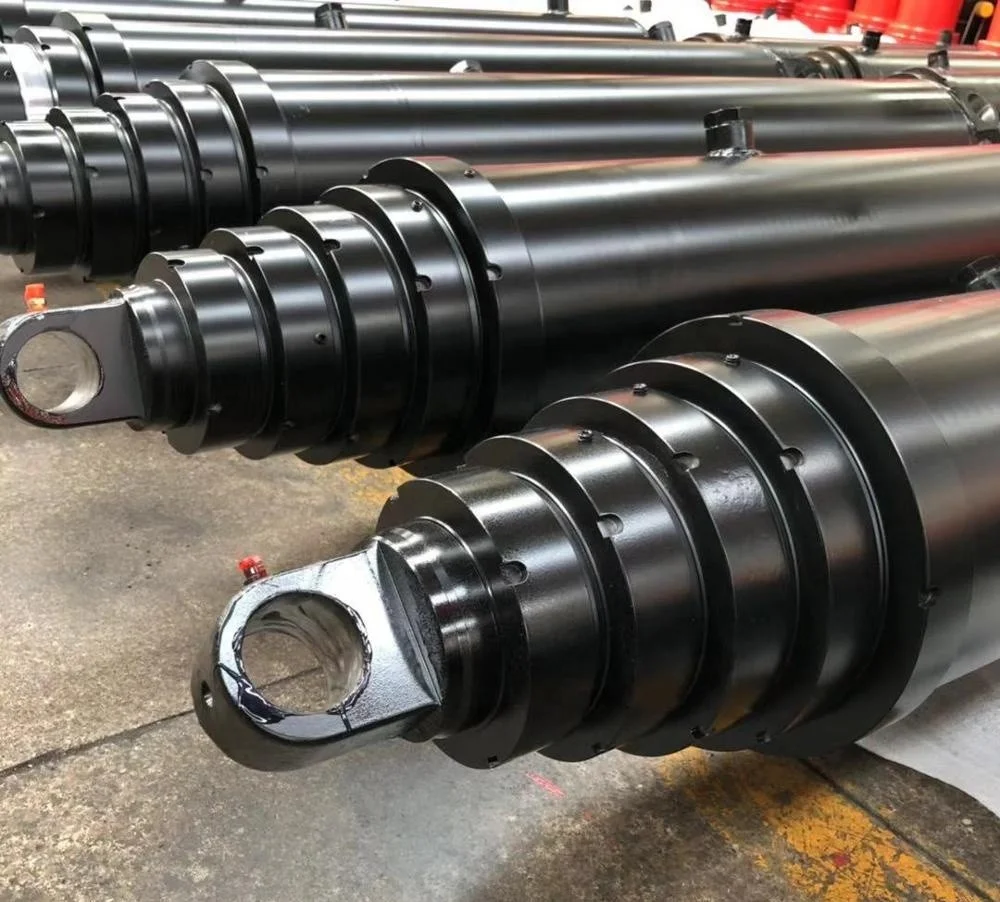

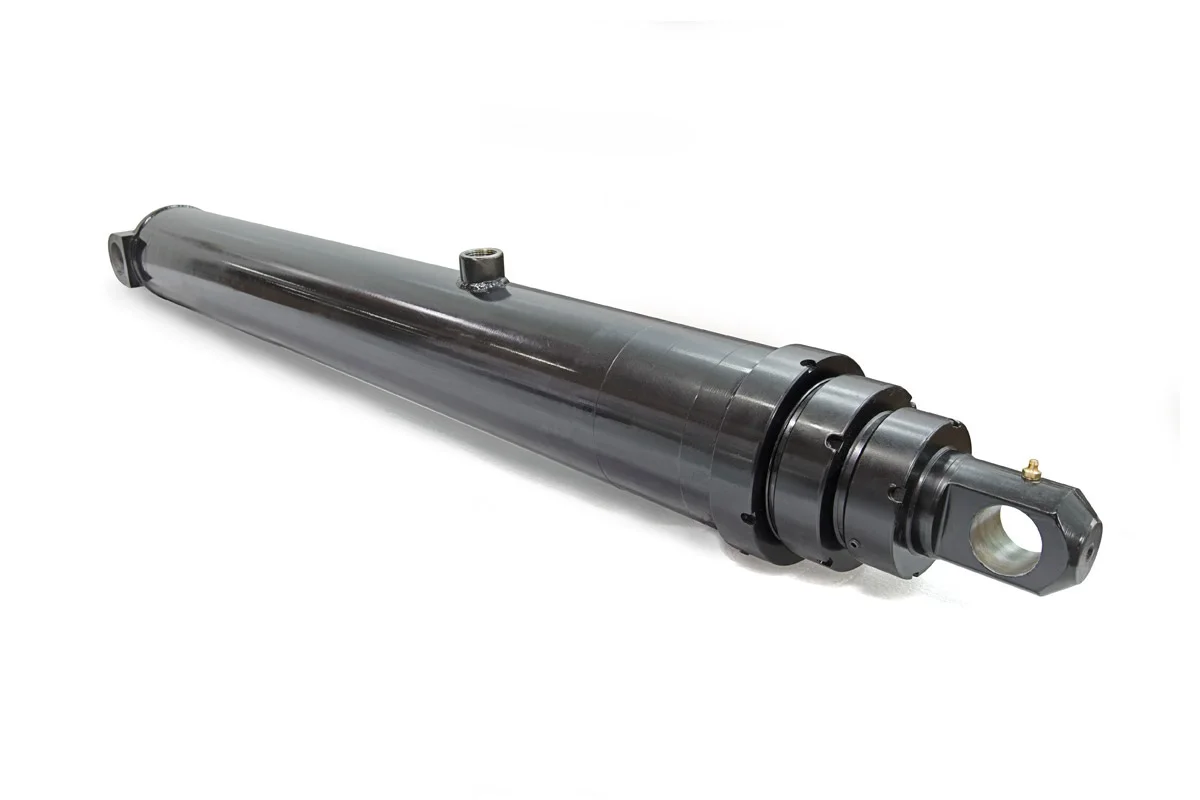

3/4 dalam NPTFSilinder hidraulik clevis berkembar 53-4592-106 ialah model Siri 4000 lejang panjang yang disenaraikan dalam katalog HCIC-2026. Lejang katalognya 106.06 inci meletakkannya dalam perbincangan pemasangan yang berbeza daripada penggerak padat: mesin mesti mempunyai ruang untuk perubahan panjang dalam jarak tengah pin, dan kurungan serta hos mesti kekal dikawal melalui gerakan penuh.
Untuk pembina atau pasukan penyelenggaraan OEM, titik permulaan yang berguna ialah baris dimensi yang lengkap. Ia termasuk lejang, panjang tertutup, panjang lanjutan, dimensi pelekap, port, isipadu minyak dan berat. Nilai ini membantu jurutera membandingkan model dengan silinder sedia ada atau susun atur mesin baharu sebelum meminta sebut harga projek.
| item | Nilai inci | Nilai metrik |
|---|---|---|
| Model | 53-4592-106 | 53-4592-106 |
| Siri | Siri 4000 | Siri 4000 |
| Strok, A | 106.06 dalam | 2,694 mm |
| Panjang tertutup, B | 48.00 dalam | 1,219 mm |
| Panjang lanjutan, C | 154.06 in | 3,913 mm |
| Dimensi D | 1.50 dalam | 38 mm |
| Dimensi E | 2.06 dalam | 52 mm |
| Dimensi F | 2.00 dalam | 51 mm |
| Dimensi G | 7.00 dalam | 178 mm |
| Dimensi J | 2.06 dalam | 52 mm |
| Dimensi K | 19.50 dalam | 495 mm |
| Pelabuhan | 3/4 dalam NPTF | 3/4 dalam NPTF |
Katalog tidak memberikan jaminan tekanan, beban atau hayat perkhidmatan universal untuk 53-4592-106. Pemilihan akhir memerlukan laluan beban sebenar mesin, keadaan hidraulik dan semakan keselamatan.
Silinder pin-ke-pin tidak berfungsi secara berasingan. Pin tetap, pin bergerak dan mekanisme yang disambungkan menentukan gerakan. Untuk 53-4592-106, katalog menyenaraikan 48.00 inci ditutup dan 154.06 inci dilanjutkan. Oleh itu, mesin memerlukan laluan terkawal merentasi perubahan besar dalam jarak pusat pin.
Sebelum pemasangan, petakan dua kedudukan hujung dan beberapa kedudukan pertengahan. Periksa sama ada silinder kekal dalam julat sudut yang dimaksudkan, sama ada kurungan pelekap membawa beban ke arah yang betul dan sama ada struktur sekeliling meninggalkan ruang untuk pergerakan badan, rod, pin dan hos.
Pukulan yang panjang juga menjadikan laluan lebih penting. Hos mesti mengikut pemasangan bergerak tanpa regangan, tersangkut atau bergesel pada bingkai. Pasukan perkhidmatan harus dapat mencapai pelabuhan dan memasang perkakasan tanpa membongkar peralatan yang tidak berkaitan.

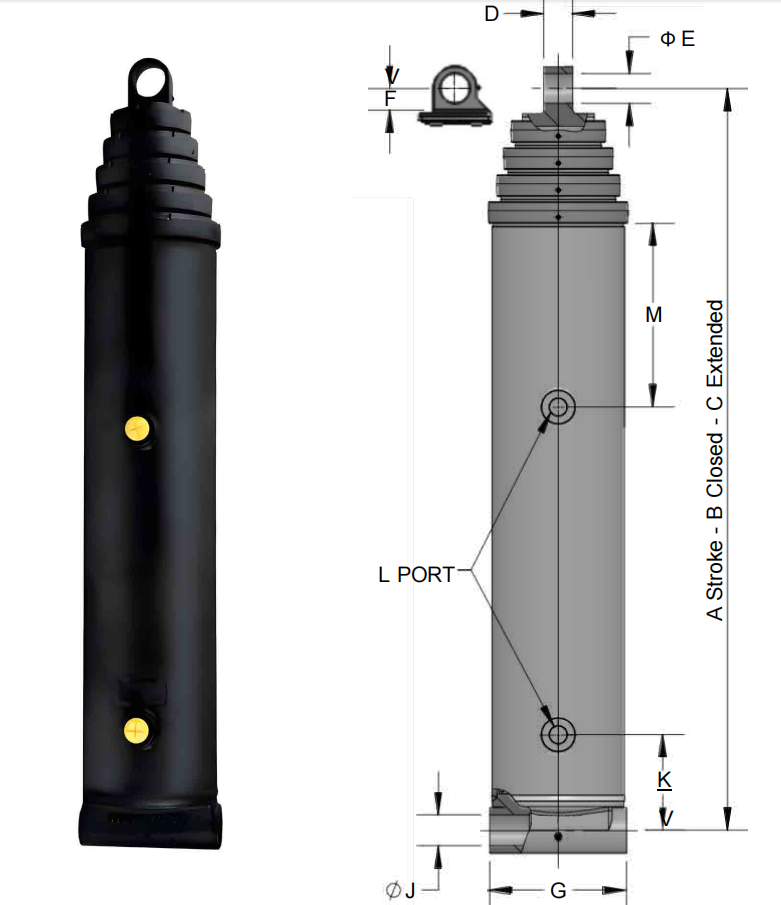

Dimensi katalog D, E, F, G, J dan K menyediakan titik permulaan dimensi untuk susunan pelekap. Bandingkan mereka dengan lukisan mesin dan bukannya menganggap bahawa pukulan panjang adalah satu-satunya keperluan pemasangan.
3/4 dalam port NPTF mesti sepadan dengan paip hidraulik sedia ada dan amalan pemasangan. Sahkan penyesuai, kaedah pengedap, jejari lentur hos dan orientasi port sebelum silinder dipasang di ruang terhad.
Barisan produk menyenaraikan isipadu minyak isi 1.7 gelen dan isipadu minyak lanjutan 6.0 gelen. Sistem hidraulik mesti mempunyai isipadu takungan boleh guna yang mencukupi untuk silinder, hos, blok injap dan kedudukan operasi sebenar. Nilai katalog ini bukanlah pengiraan saiz takungan yang lengkap.
Berat yang disenaraikan ialah 208 lb. Nilai itu penting semasa pengangkutan, perancangan pemasangan dan reka bentuk pendakap. Sediakan kaedah pengangkatan yang selamat dan sahkan bahawa struktur mesin boleh menyokong silinder dan memindahkan beban kerja melalui sambungan pin.
53-4592-106 boleh disemak untuk peralatan OEM perjalanan jauh dan projek penggantian yang menggunakan silinder pin-ke-pin. Ia adalah calon untuk mekanisme di mana titik pelekap tetap dan bergerak berjauhan pada lanjutan penuh, dengan syarat geometri mesin sepadan dengan dimensi katalog.
Sebut harga tidak seharusnya berdasarkan nombor model sahaja. HCIC memerlukan lukisan mesin atau pengukuran medan yang tepat, tekanan operasi, arah beban, kekerapan kitaran, butiran pin dan maklumat sambungan hidraulik untuk menilai aplikasi.
Silinder hidraulik pin-ke-pin 53-4592-106 ialah pilihan Siri 4000 lejang panjang untuk mekanisme yang memerlukan perubahan yang jelas dalam jarak pusat pin. Lejang 106.06 inci, panjang tertutup 48.00 inci, panjang lanjutan 154.06 inci, 3/4 dalam port NPTF, nilai isian 1.7 gelen, nilai lanjutan 6.0 gelen dan berat katalog 208 lb memberikan pasukan OEM asas yang tepat untuk semakan kesesuaian awal.
Hantar geometri gerakan penuh, butiran pelekap, data hidraulik dan pelan pengendalian kepada HCIC sebelum membuat pesanan. Maklumat itu diperlukan untuk menentukan sama ada model perjalanan jauh ini sepadan dengan mesin lengkap.
HCIC, juga dikenali sebagai Jinan Huachen Industrial Co., Ltd., membekalkan silinder hidraulik, unit kuasa hidraulik dan komponen berkaitan untuk kenderaan, pengendalian sisa, pembinaan dan peralatan perindustrian. Kesesuaian produk hendaklah disahkan terhadap reka bentuk mesin yang lengkap dan keperluan keselamatan yang berkenaan.
