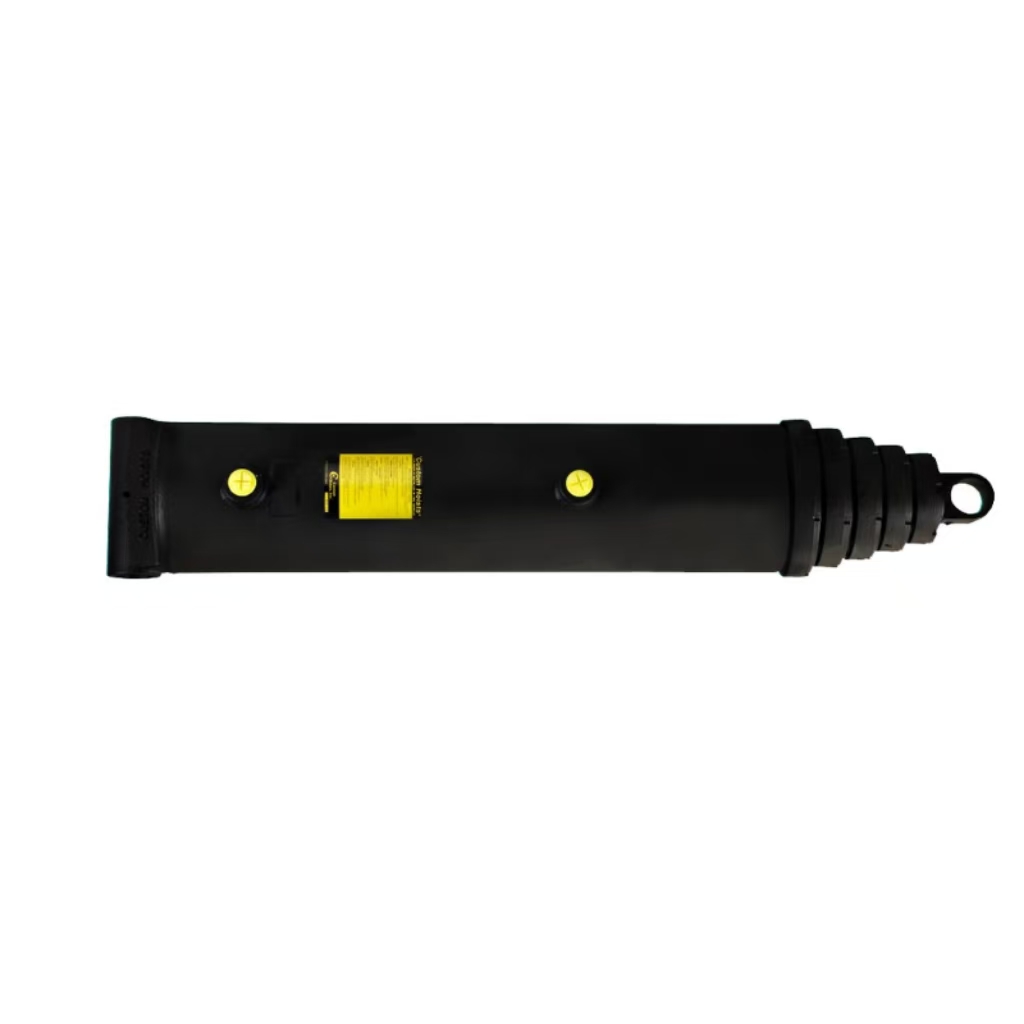

Dibina untuk kekuatan dan servis yang mudah, Silinder Teleskopik Bertindak Tunggal CH ini menampilkan pelekap tiub silang, peringkat keluli yang digilap dan kemasan primer. Pengedap pembungkusan V di bawah tekanan tinggi dan rendah, manakala kacang pembungkusan luaran menambah sokongan dan memudahkan penyelenggaraan.
Body o.d.:
9.5 dalamStroke:
279.25 inPSI:
2000Retracted:
77.5 inPemasangan tiub silang adalah standard
Reka bentuk tersuai dan trunnion tersedia
Boleh dibina semula
V-packing menyediakan pengedap tekanan tinggi dan tekanan rendah
Kacang pembungkusan luaran memberikan sokongan tambahan untuk tiub dan memudahkan servis
Peringkat keluli yang digilap
Primer selesai
Jilid yang disenaraikan adalah pada sambungan penuh
| Berat: | 746.00 LBS |
| lubang: | 8 dalam |
| Strok: | 279.25 in |
| o.d. badan: | 9.5 dalam |
| PSI: | 2000 |
| Rod Dia.: | NA |
| Pin Dia.: | NA |
| ditarik balik: | 77.5 in |
| Dilanjutkan: | 356.75 in |
| Saiz Port: | 1.0 NPTF |
| Muatan Lajur: | 100,520 @ 2000 PSI |
| Pemasangan: | Tiub silang |
| peringkat: |
lima |
Model CH khusus ini mempunyai dimensi gerudi 8 inci yang dipasangkan dengan lejang berkesan terkumpul 279.25 inci, dengan panjang keseluruhan ditarik balik 77.5 inci dan dimensi lanjutan sepenuhnya mencapai 356.75 inci. Tekanan operasi berterusan yang dinilai ditetapkan pada 2000 PSI, dan setiap silinder siap melepasi ujian letusan hidrostatik kilang pada 5000 PSI sebelum penghantaran untuk menghapuskan risiko kebocoran tersembunyi. Dengan berat 746 LBS seunit, tong utama berdiameter luar 9.5 inci menggunakan paip keluli lancar yang menebal untuk melindungi daripada hentaman sisi daripada jalan perlombongan dan pengangkutan luar jalan yang tidak rata. Diameter rod dan diameter pin ditandakan NA kerana reka bentuk teleskopik satu tindakan ini bergantung pada sambungan tong berurutan dan bukannya rod omboh terdedah untuk mengangkat beban.
